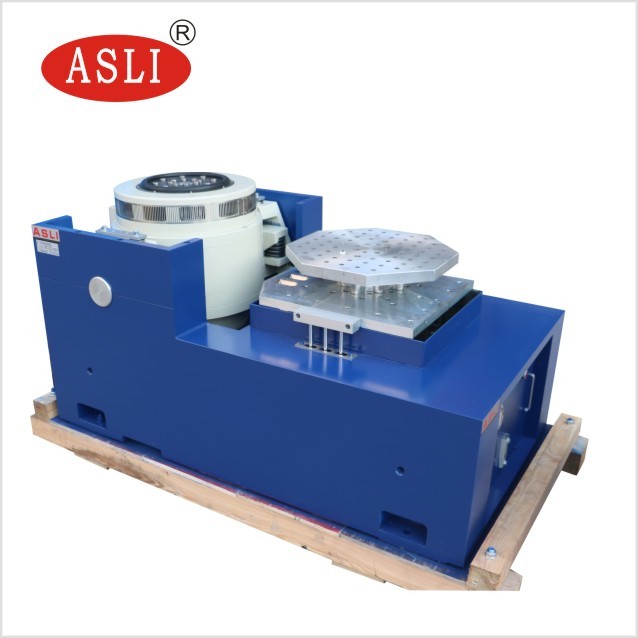

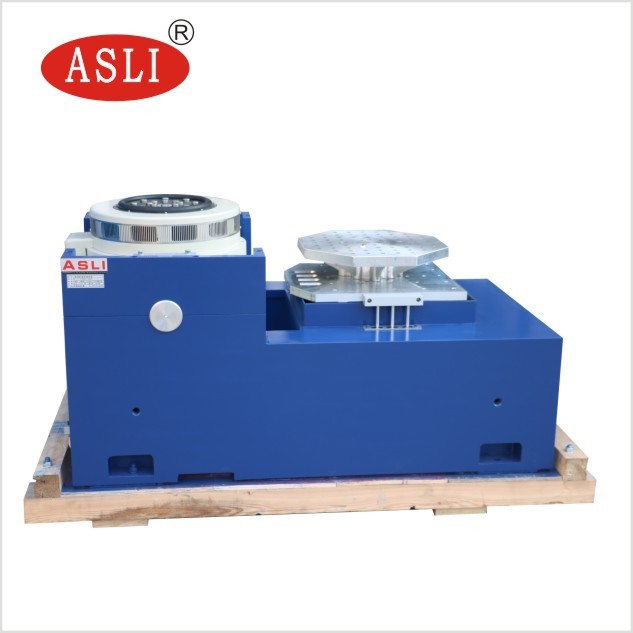

نظام اختبار الاهتزاز الكهروديناميكي 10000N للمختبر مع حمولة 270 كجم
Product Details
| قوة جيبية: | 10000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3000 هرتز |
| تحميل: | 270 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 240 ملم | ||
| إبراز |
نظام اختبار الاهتزاز الكهروديناميكي 10000N,نظام اختبار الاهتزاز الكهروديناميكي للتحميل 270 كجم,شاكر الاهتزاز الكهروديناميكي 10000N |
||
Product Description
نظام اختبار الاهتزاز الكهرومغناطيسي المختبر 10000N هو حل اختبار الاهتزاز ذو الأداء العالي من ثلاثة محاور مصمم لتطبيقات المختبرات والصناعية الصارمة.مع سعة حمولة أقصاها 270 كجم، هذا النظام يوفر اختبار دقيق وموثوق به عبر أنماط الاهتزاز الصيني والعشوائي والصدمة.
جهاز التذبذب عالي التردد يتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة،محامل عجلات وتوجيهات خطية، وعزل trunnion. انها قادرة على الانتهاء من اختبارات الاهتزاز X، Y، و Z ثلاث محاور الاهتزاز الاصطناعي، اختبارات الاهتزاز العشوائي النطاق العريض، اختبارات النبض الكلاسيكية (نصف السين) ،واختبارات طيف استجابة الصدمة.
يستخدم هذا النظام على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية وصناعات الأجهزة المنزلية.
- القوة المسموح بها:قوة الجانبية 10000N؛ قوة عشوائية 10000N؛ قوة الصدمة 20000N
- نطاق التردد:3 هرتز إلى 3000 هرتز يدعم التردد الثابت ، والمسح ذهابا وإيابا ، والحوض ، والصدمة العشوائية
- وضع التردد:خطية، لوغاريتمية، تسحب ذهابا وإيابا، تردد ثابت
- أوقات التردد:من 1 إلى 32767
- وقت التردد:التردد الثابت / واحد 1 ٪ 3600 دقيقة ؛ يمكن عرض منحنيات التردد
- أقصى تسارع1000 م/س2 (غير محمل)
- السرعة القصوى1.8 متر/ثانية
- الحد الأقصى للنزوح:51 ملم p-p (غير محمل) ، ذروة مزدوجة
- تحريك الأثر:51 ملم
- وزن الملف المتحرك:14 كجم
- موجة الاهتزازالجانب العشوائي الصدمة
- قطر الملف المتحرك:Φ240 ملم
- بعد نظام الاهتزاز:W1060 × H750 × D845 مم
- وزن نظام الاهتزاز:960 كجم
- تتضمن الملحقاتالموسع الرأسي 600 ملم × 600 ملم وطاولة الزحف الأفقية 600 ملم × 600 ملم
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحد الأقصى للحمولة (بالكيلوغرام) | الملفات المتحركة (بالكيلوغرام) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
الصف المبرز (ES-10) يشير إلى التكوين الموصوف في قائمة المنتجات هذه.

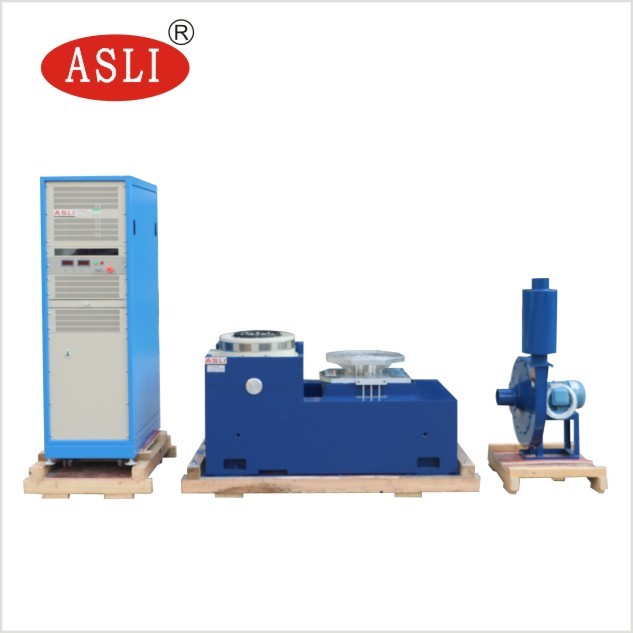

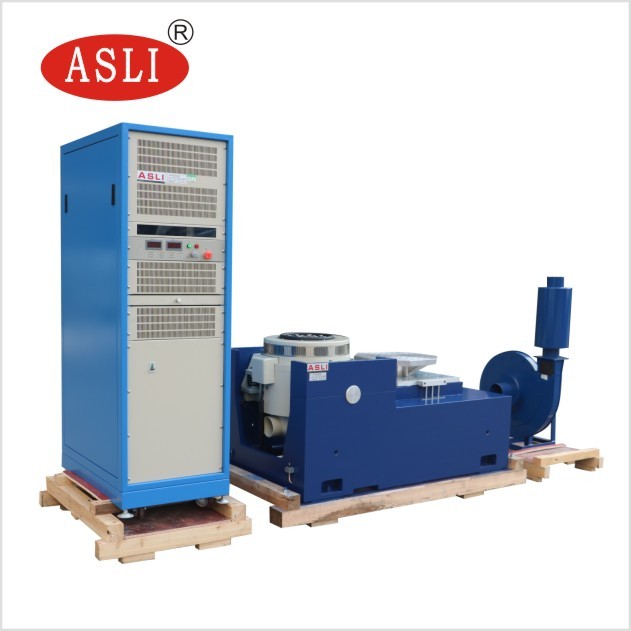

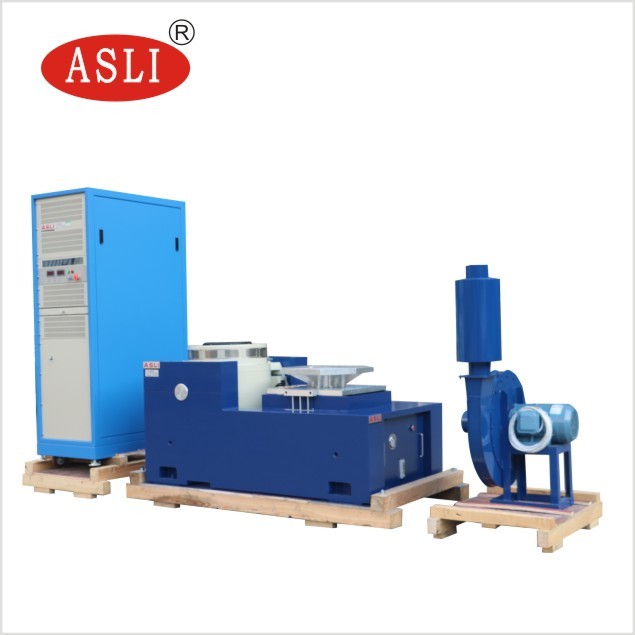

- مولد الاهتزازات 1 مجموعة
- جهاز التحكم في الاهتزازات 1 مجموعة
- غرفة اتصال الاتصالات 1 مجموعة
- مكبر الطاقة DA-10 1 مجموعة
- قوة الإثارة 1 بوصة
- برنامج التشغيل 1 مجموعة
- نظام التبريد 1 مجموعة
- كمبيوتر صناعي 1 مجموعة
- طابعة ملونة 1 مجموعة (اختياري)
- جهاز استشعار التسارع (بما في ذلك خط الخروج) 1 قطعة
- مصعد الاهتزاز 1 مجموعة (اختياري، وفقًا لعينة الاختبار)
جهاز التحكم في الاهتزاز هو أحدث تصميم من قبل شركتنا، واعتماد بنية النظام الموزع المتقدم الدولي.جوهرها هو أحدث سلسلة TMS320 32 بت عبارة عن معالج عالية السرعة من TIيتم إنشاء تقارير الاختبار تلقائيًا بتنسيق Word. أثناء أو بعد الاختبار ، يمكن تحرير التقرير ثم إنشاؤه تلقائيًا أو يدويًا.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة عالية على الحمل الغريب.
- أساس العزل Trunnion مخصص لعزل الاهتزاز، مع تركيب محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع تأثير البالون الصغير ، مما يزيد من قدرة تحميل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
