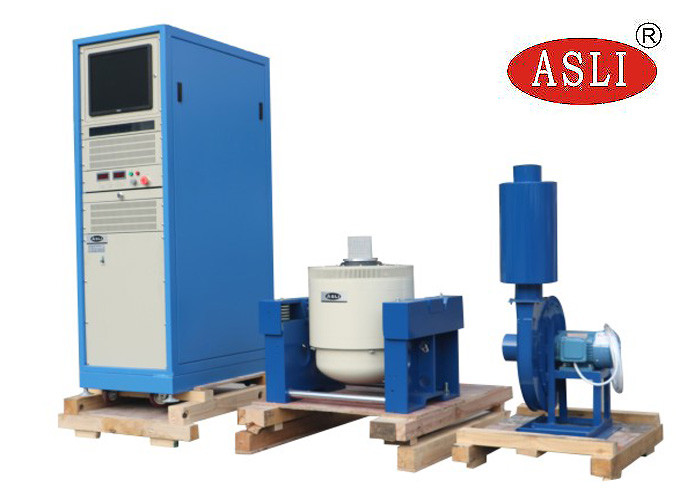

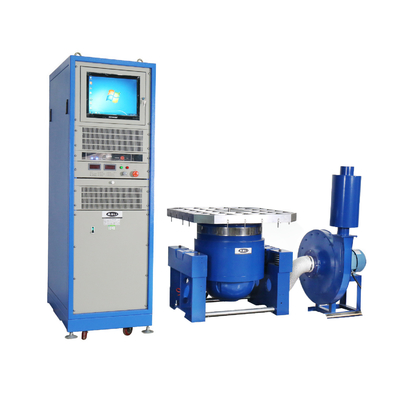

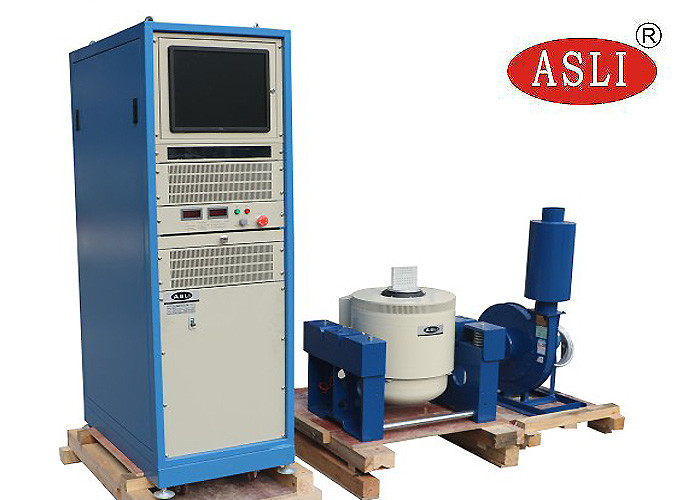

منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة تبريد، طاولة انزلاق، موسع رأسي
وصف التطبيق:
منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة تبريد، طاولة انزلاق، موسع رأسيفي البيئات التعليمية والبحثية والمختبرية. تعتمدهيكل الدائرة المغناطيسية المزدوجة، ودورات عمل الهيكل ذاتية التوليد، والدعم المحمول جواً ومحامل الأسطوانات والتوجيه الخطي، وتقنية حديثة متقدمة لعزل الركيزة وتقنية خاصة، ويمكن إكمالها في اختبار اهتزاز الجيبية ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي عريض النطاق، ليتم إكمالها بواسطة النبض الكلاسيكي (نصف الجيب، شبه المنحرف، موجة سن المنشار) واختبار طيف استجابة الصدمات. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
| الموديل: ES-3 | |
|---|---|
| دفع الجيب | 300 كجم |
| دفع عشوائي | 300 كجم |
| دفع الصدمة | 600 كجم |
| نطاق التردد | 2~2500 هرتز |
| الإزاحة المستمرة | 25 ملم |
| تأثير الإزاحة | 25 ملم |
| السرعة القصوى | 1.8 م/ث |
| الحد الأقصى للتسارع | 981 م/ث2 |
| قطر الملف المتحرك | Φ150 ملم |
| السماح بعزم غريب الأطوار | >196 نيوتن متر |
| نقطة توصيل الحمل | 6 نقاط |
| الكتلة المكافئة للأجزاء المتحركة | 3 كجم |
| حجم برغي أسطح الطاولات (قياسي) | M8 |
| جدول تخطيط البراغي (القطر، المحيط) | 8 على Φ100 ملم، 8 على Φ، 200 ملم. |
| تردد العزل المحوري | <3 هرتز |
| الحمل الأقصى | 120 كجم |
| تسرب التدفق المغناطيسي | <1 مللي تسلا |
| الأبعاد (بدون تغليف) (الطول × العرض × الارتفاع) | 730 ملم × 550 ملم × 650 ملم |
| وزن طاولة الاهتزاز | 450 كجم |

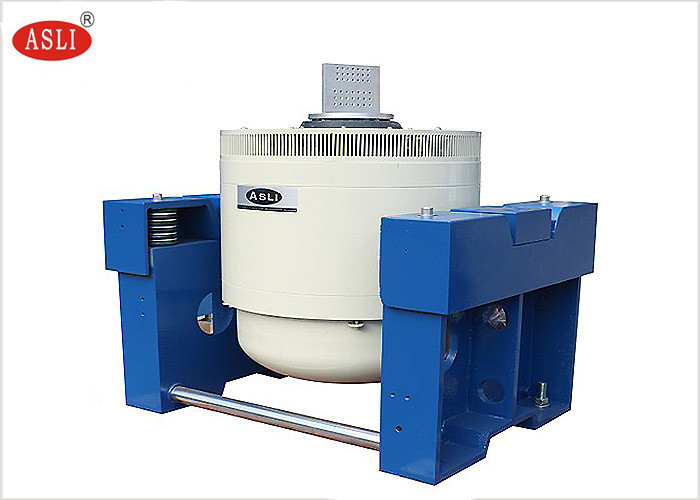

منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة تبريد، طاولة انزلاق، موسع رأسي1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري للمرحلة الأعلى.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3. محامل الأسطوانات ذات القضيب الهزاز مستقيمة وجسم مركب موجه للاستيراد، اتجاه صلابة، قدرة تحميل غريب الأطوار.
4. أساس عزل الركيزة مخصص للاستخدام الهرموني، وتركيب الراحة المتنقلة.
5. تقنية متقدمة تتحرك حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
6. تصميم مجرى هواء جديد وتعزيز تأثير التبريد.
7. الصلابة الثابتة، الصلابة الديناميكية للمحمل بالون صغير، مما يزيد من قدرة تحمل طاولة الاهتزاز، وتحسين أداء التردد المنخفض.
تكوين
معدات اختبار الاهتزاز المختبري لأجزاء مركبات الطاقة الجديدة ISO16750:منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة تبريد، طاولة انزلاق، موسع رأسيميزات الحامل الأفقي:
داخل منضدة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، لتحسين قدرة التحميل وأداء منضدة الجهاز بأكمله.
المنضدة الأفقية ومنضدة الاهتزاز من النوع المتكامل، مع هيكل مثالي، وسهولة التركيب والتعديل.
مسار الضغط الثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة التحميل المنحاز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.

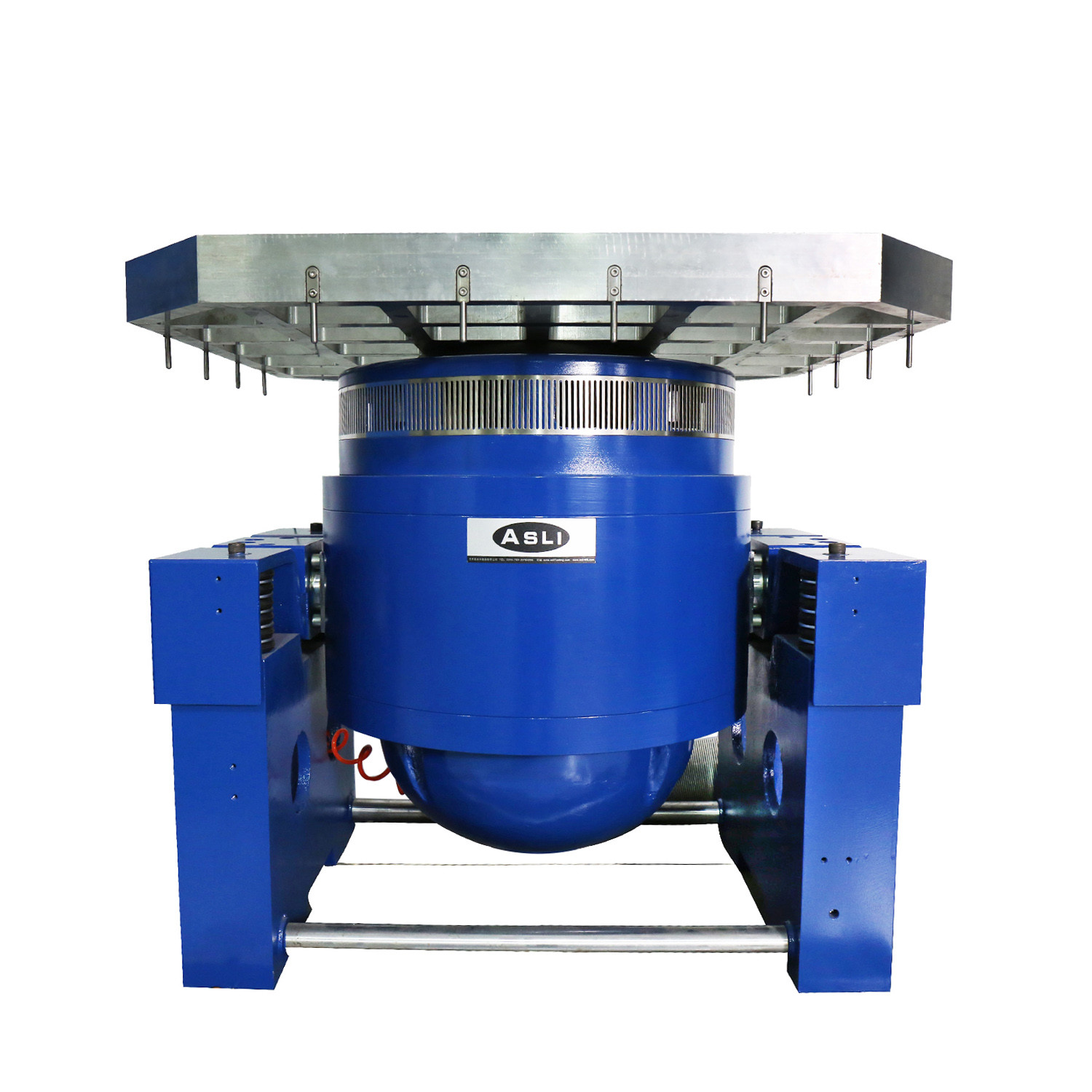

ميزات المنضدة الرأسية الممتدة:
VT منضدة رأسية ممتدة ومشابك محددة، محسوبة بدقة، تصميم متقن، لضمان حصول العميل على أفضل أداء وفقًا للمثالية
