أجهزة الهزاز الكهروديناميكية العمودية عالية التردد مع شهادة ISO CE
يستخدم نظام اختبار الاهتزاز بشكل رئيسي لاختبار محيط الاهتزاز والصدمات للمنتجات ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية.اختبار الاهتزاز الكهرومغناطيسي تماما وفقا لمعيار تصميم الاختبار المتعلق بالبطارية، محاكاة في ظل حالة معينة من اختبار الاهتزاز للبطارية ، يتم تثبيت البطارية أو مجموعة البطاريات على جدول الاهتزاز ، وفقًا للتردد المحدد ،وتسارع ونمط الانتقال على طول عينة البطارية اهتزاز ثلاثة اتجاهات عمودية متبادلة قياس البطارية لا ينبغي أن تسرب، لا تفقد الشجاعة، لا كسر، لا حريق و انفجار.
| محرك الاهتزاز الكهرومغناطيسيالمعلمات: | ||||
| قوة الإثارة القصوى | 300 كيلوغرام في الساعة الذروة | |||
| أكبر قوة اهتزاز عشوائية | 300 كيلوغرام في الساعة | |||
| أكبر قوة اهتزاز صدمة | 600 كيلوغرام في الساعة الذروة | |||
| نطاق التردد | DC ~ 4000 هرتز | |||
| الحد الأقصى للنزوح | 25 ملم p-p ((قيمة من قمة إلى قمة) | |||
| السرعة القصوى | 1.6m/s | |||
| الحد الأقصى للتسارع | 100G ((980 m/s2) | |||
| تردد الرنين الأول | 2500 هرتز | |||
| الحد الأقصى للحمل والتسارع:F=M.A | ||||
| 5G ((49m/s2) | 10G ((98m/s2) | 20G ((196m/s2) | 30G ((294m/s2) | |
| 57 كجم | 27 كجم | 12 كجم | 7 كجم | |
| الحمولة القصوى | 120 كجم | |||
| تردد عزل البراسيون | 2.5 هرتز | |||
| قطر الملف المتحرك (قطر الميزا العامل) | قطر 150 ملم | |||
| جودة الملفات المتحركة | 3 كجم | |||
| الحمولة القصوى | 50 كجم | |||

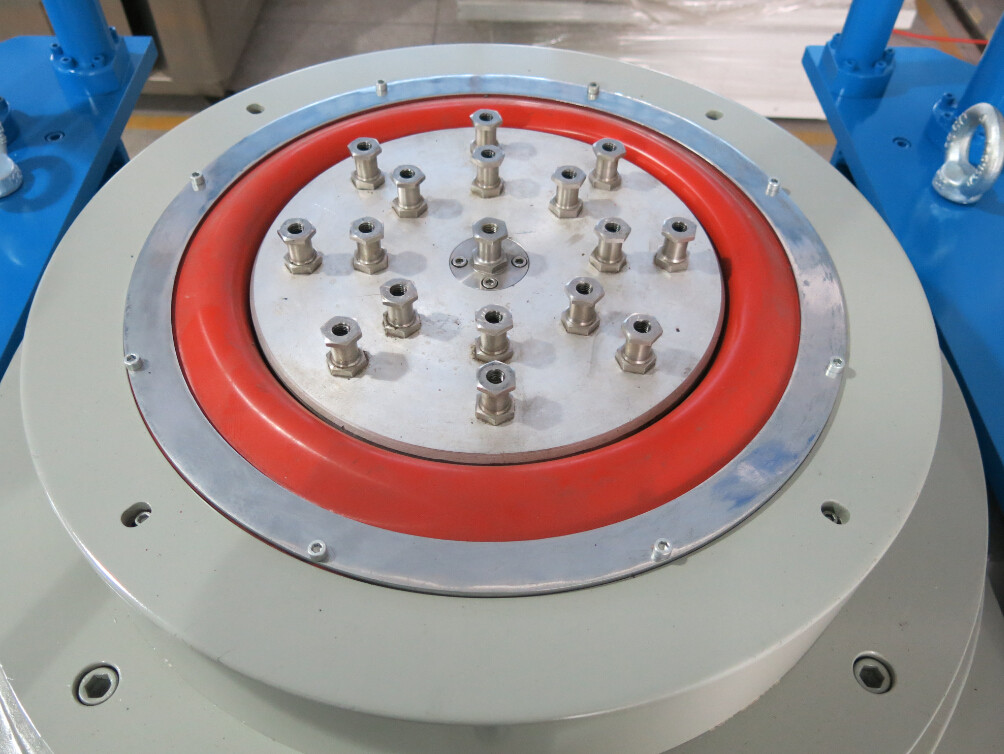

| طاولة المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | < 10 غاوس | |||
| البعد | 750 ملم × 560 ملم × 670 ملم ((آلة عمودية) | |||
| الوزن | حوالي 460 كيلوغرام | |||
| DA-3 مكبر طاقة التبديل الرقمي | ||||
| الطاقة الخارجة | 4KVA | |||
| الجهد الخارجي | 100 فولت | |||
| تيار الخروج | 30A | |||
| SNR ((نسبة الإشارة إلى الضوضاء) | ≥ 65 ديسيبل | |||
| تشويه هارموني ((حمل المقاومة) | <1.0% | |||
| خطأ الجهد الخارجي للقياس | ≤ 5% | |||
| خطأ قياس تيار الخروج | ≤ 5% | |||
| عامل قمة التيار الخارجي | ≥3 | |||
| استقرار العدسة | الاندفاع الصفري لا يزيد عن نهاية الخروج 50mv / 8h | |||
|
استجابة التردد 5-3500 هرتز |
± 3dB | |||
| حجم مكبر الطاقة | 720ملم × 545ملم × 1270ملم | |||
| حجم ثقيل | 230 كجم | |||
| نظام الخدمة | ||||
| الوظيفة | درجة الحرارة، ضغط الهواء، الانتقال، فوق الجهد، فوق التيار، إدخال تحت الجهد، خطأ خارجي، إمدادات الطاقة التحكم، المنطق، عدم وجود مدخل متساو. | |||
معيار الاختبار:
UL 1642:2012 معيار للبطاريات الليثيومية
UL 2054: 2012 البطاريات المنزلية والتجارية
UN38.3 (2012) الجزء الثالث: مقترح لنقل البضائع الخطرة - اختبار ودليل قياسي
معيار IEC62133-2012 متطلبات السلامة للبطارية ومجموعة البطاريات التي تحتوي على مادة كهربائية قاعية أو حمضية
IEC 62281: 2004 متطلبات السلامة في نقل بطارية الليثيوم والبطارية
IEC 60086: 2007 الخلية الغالفانية الجزء 4 متطلبات الأمان للبطاريات الليثيوم أيون
GJB150، GJB360، GJB548، GJB1217، MIL-STD-810F، MIL-STD-883E الخ.

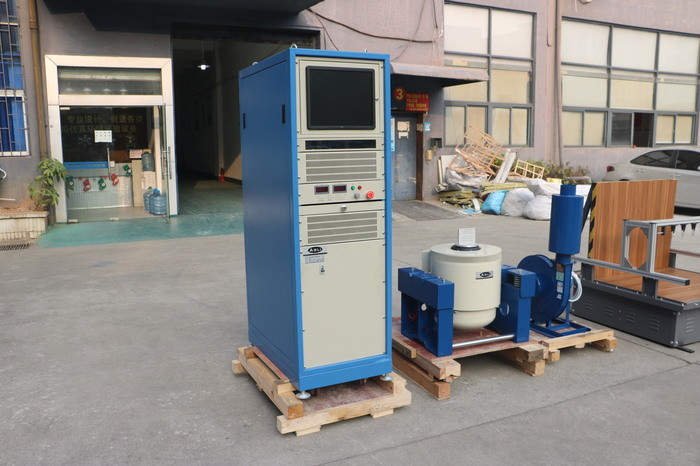

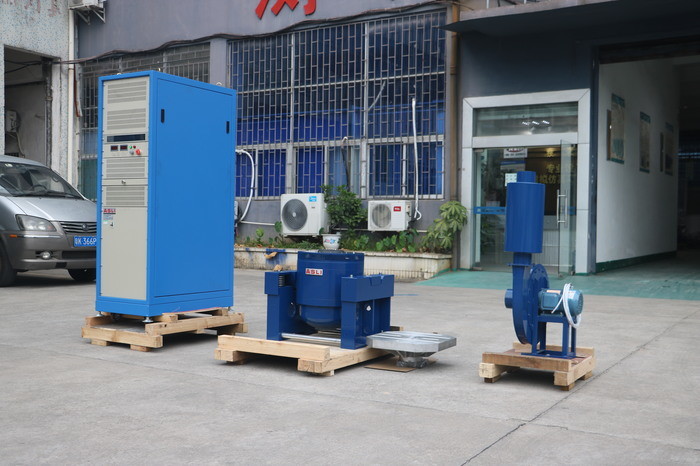

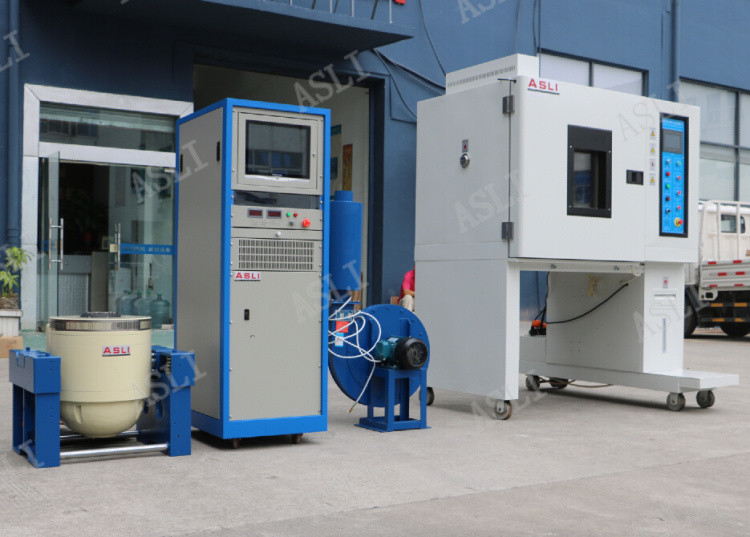

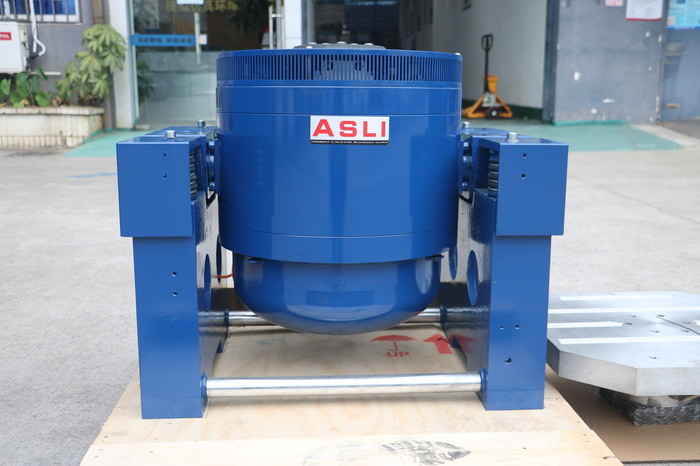

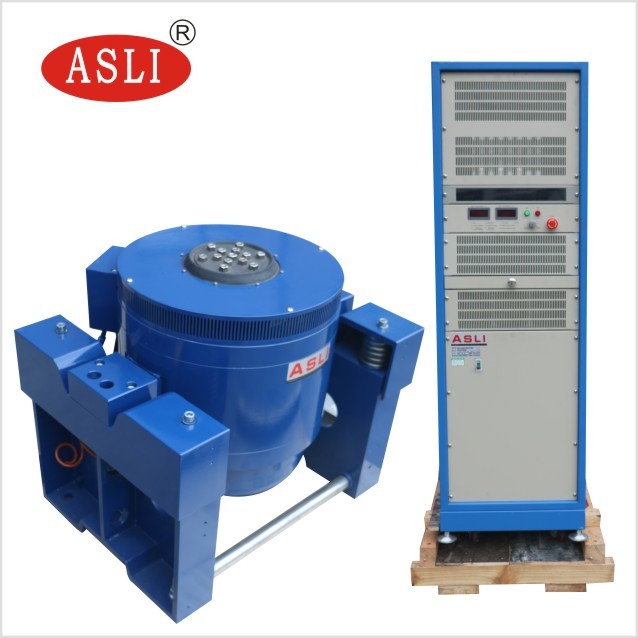

الصور للإشارة:
