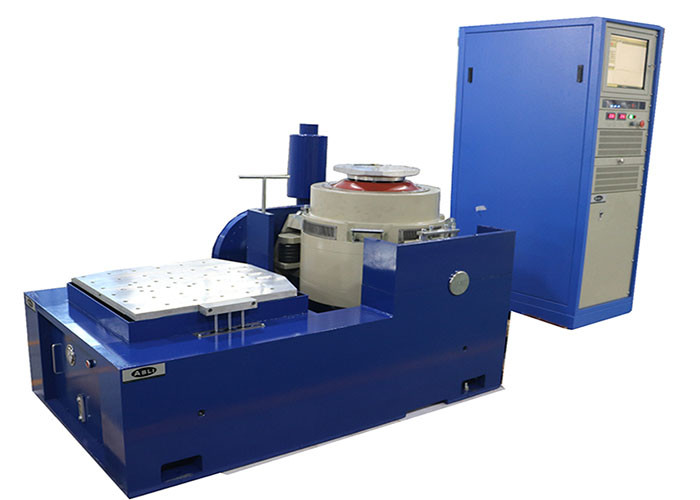

شاكر اهتزاز كهروديناميكي عالي التردد 50000N معيار IEC60068
Product Details
| قوة جيبية: | 50000n | سرعة: | 2.0m/s |
|---|---|---|---|
| النزوح: | 100 ملم | تكرار: | 1 ~ 3500Hz |
| تحميل: | 750 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 450 ملم | ماركة: | أسلي |
| حجم الجدول: | 800x800 ملم | ||
| إبراز |
أجهزة الهزاز الكهرومغناطيسية عالية التردد,معدات اختبار الجدول الاهتزازية 50000N,أيه سي 60068 الاهتزاز القياسية الهزاز |
||
Product Description
نظام EC60068 عالية التردد الالكتروديناميكي يقدم إمكانات اختبار عشوائي، الصين، والصدمة في منصة متكاملة واحدة. تم تصميمها لتلبية معايير IEC60068 الصارمة،هذا النظام يستخدم على نطاق واسع في الدفاعصناعات الطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية.
تم تصميم هذه المعدات للكشف المبكر عن الأخطاء، محاكاة حالة العمل الفعلية، واختبار قوة الهيكل.نطاق تطبيقها الواسع ونتائج الاختبار الموثوقة تجعلها أداة لا غنى عنها في التحقق من صحة المنتج.الجهاز يدعم موجة الصين ، FM ، مسح ، قابلة للبرمجة ، مضاعف التردد ، اللوغاريتم ، الحد الأقصى للتسارع ، تعديل النطاق ،وأوضاع التحكم في الزمن كل ذلك يتم إدارته من خلال تحكم الكمبيوتر بكامل وظائفه مع خيارات تسارع ثابتة بسيطة / نطاق ثابت.
كل وحدة تخضع لاختبار التشغيل المستمر الخالي من الفشل لمدة 3 أشهر ، مما يضمن الأداء المستقر والجودة الموثوقة.
| المعلم | القيمة |
|---|---|
| ذروة الجانب السيني (Pk) | 5000 كجم.ف ذروة (50 KN) |
| عشوائي (RMS) | 5000 Kg.f r.m.s (50 KN) |
| الصدمة (Pk) | 10000 كغ.ف الذروة (100 KN) @ 6 ms |
| التردد القابل للاستخدام | 1 ️ 2500 هرتز |
| الحد الأقصى للنزوح (p-p) | 100 مم (4 بوصة) ، 76 مم (3 بوصة) متواصلة |
| السرعة القصوى | 2 متر/ثانية |
| أقصى تسارع | الجانب السيني: 100 غرام (980 م/ث) ، عشوائي: 62 غرام (600 م/ث) |
| دعم الحمل الرأسي | 500 كجم |
| تعليق الجسم التردد الطبيعي (محور الدفع) | أقل من 2.5 هرتز |
| قطر الدرع | ف440 ملم |
| وزن الدرع | 59 كجم |
| تردد الرنين الأساسي (جدول عاري) | 2400 هرتز (اسمياً) ± 5% |
| نقاط ربط الحمولة (المعيار) | 16 إدراجات من الفولاذ المقاوم للصدأ M10 |
| كثافة التدفق الضال | < 10 غاوس |
| أبعاد المزلق | 1670 ملم L × 1150 ملم D × 1300 ملم H |
| وزن المزلق | حوالي 4600 كجم |
| الطلب على الهواء المضغوط | 0.6 مبا |
يوضح الجدول التالي مجموعة كاملة من النماذج المتاحة لاختبار بطارية السيارات بموجب المعايير EN50604 و IEC62133 و UN38.3.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

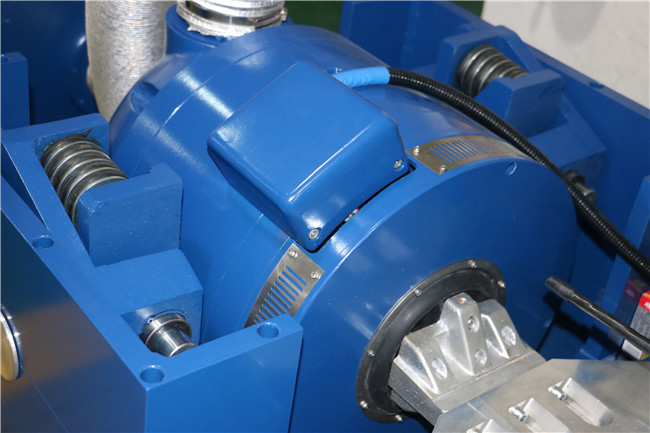

- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- يضمن تصميم الدائرة المغناطيسية المزدوجة تسرب التدفق المغناطيسي المنخفض والبنية المدمجة والتخطيط العقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة تحميل غريبة ممتازة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، وتوفير تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد للعمل المستمر.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل يزيد من القدرة على تحمل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
Product Highlights
يتوافق شاكر الاهتزاز الكهروديناميكي ASLI 50000N مع IEC60068 بحمل 750 كجم، و1-3500 هرتز، وتسارع 100 جم، وإزاحة 100 مم. مثالية لاختبارات الدفاع والسيارات والإلكترونيات. يتميز بدائرة مغناطيسية مزدوجة، وتسرب منخفض التدفق، وأداء مستقر بعد اختبار مستمر لمدة 3 أشهر.
