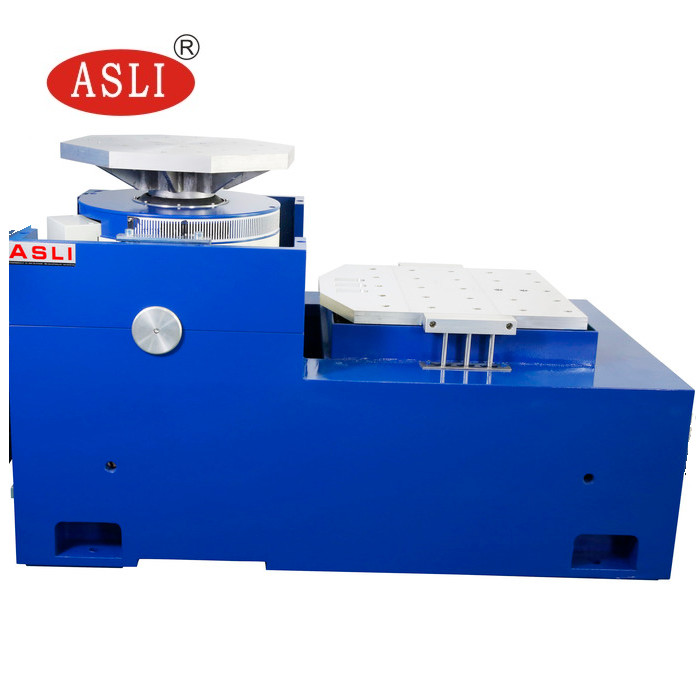

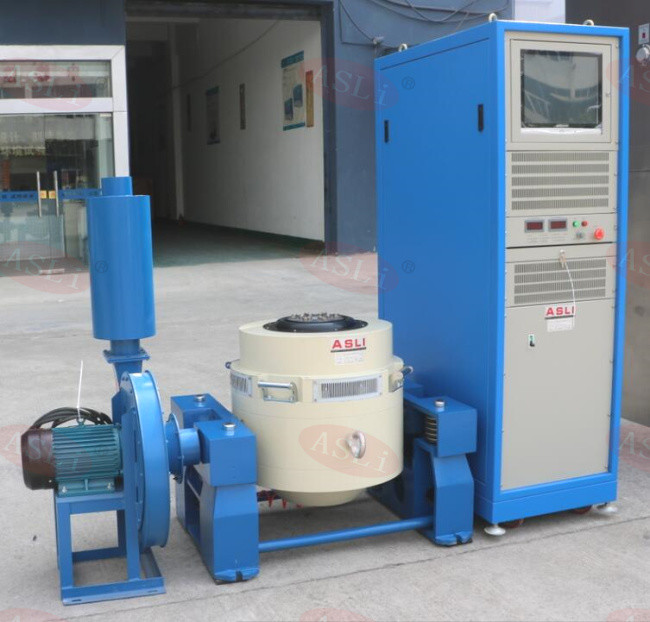

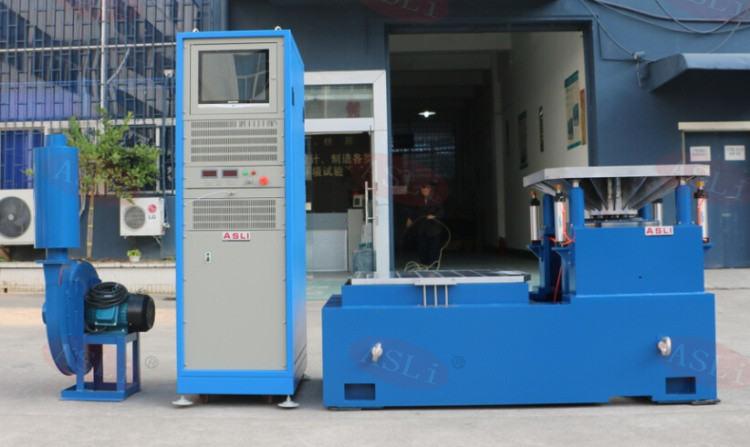

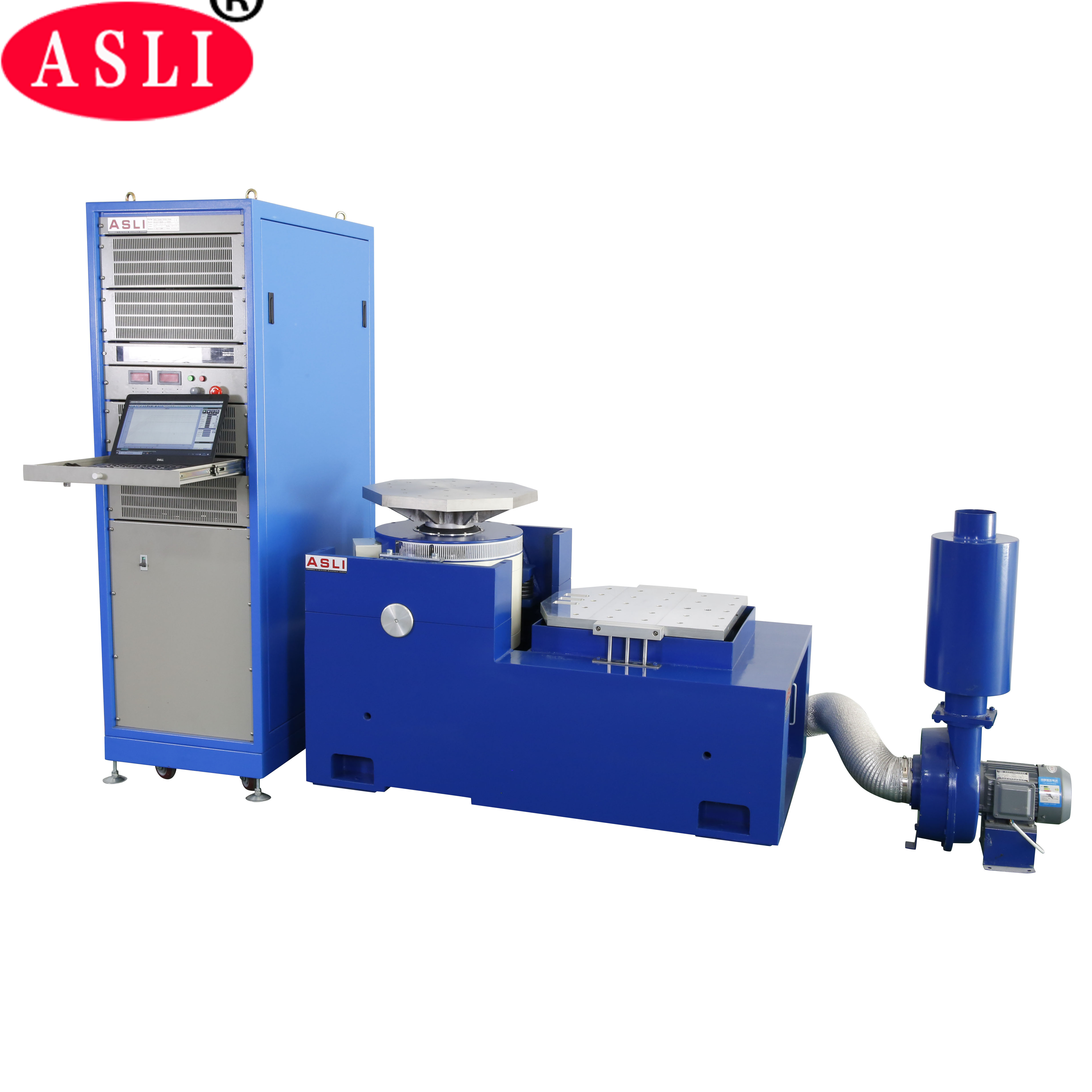

السيارات لوحة الدوائر نظام اختبار الاهتزاز الكهروديناميكي
نظام اختبار الاهتزاز الكهروديناميكييستخدم على نطاق واسع في الدفاع والطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات. يتم استخدام هذا النوع من المعدات لاكتشاف الأخطاء المبكرة، ومحاكاة حالة العمل الفعلية واختبار قوة الهيكل، وتطبيق المنتج واسع، وعرض التطبيق واضح، وتأثير الاختبار رائع وموثوق. موجة جيبية، FM، اكتساح، قابل للبرمجة، مضاعف التردد، اللوغاريتم، أقصى تسارع، تعديل السعة، التحكم في الوقت، التحكم الكامل بالكمبيوتر، تسارع ثابت بسيط/سعة ثابتة. المعدات من خلال الفشل المستمر لتشغيل 3 أشهر من الاختبار والأداء المستقر والجودة الموثوقة.
المواصفات القياسية
| غرض | وصف |
| قوة جيبية | 5.88 كيلو نيوتن |
| قوة الصدمة | 11.76 كيلو نيوتن |
| نطاق التردد | 5 ~ 3000 هرتز |
| النزوح | 51 ملم |
| الأعلى. سرعة | 2 م / ث |
| الأعلى. تسريع | 981 م/ث² (بدون تحميل) |
| قطر المحرك | 200 ملم |
| عزم الحمل المسموح به | >300 ن.م |
| كتلة المحرك الفعالة | 6 كجم |
| الأعلى. سعة التحميل | 100 كجم |
| التسرب المغناطيسي | ≥1 طن متري |
| تردد عزل الاهتزاز المحوري | <3 هرتز |
| تحميل المرفق | 16 قطعة من الفولاذ المقاوم للصدأ M8 |
| البعد (الطول * العرض * الارتفاع) | 850*665*760 مللي متر |
| تقريبا. وزن | 990 كجم |
مواصفة
| اسم | بطارية السيارة EN50604 IEC62133 UN38.3 منضدة اختبار الاهتزاز للاختبار المعملي | ||||||||
| نموذج | قوة الجيب المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ث2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى. التحميل (كجم) | لفائف متحركة (كجم) | أبعاد الملف المتحرك (مم) |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
