معدات اختبار طاولة اهتزاز ثنائي الفينيل متعدد الكلور 3000 كجم.F 2.0 م/ث لمختبر آلة الاختبار

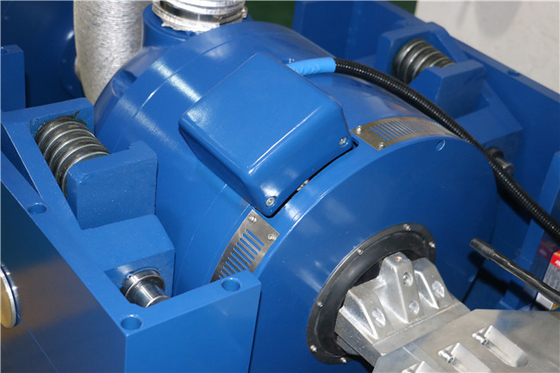

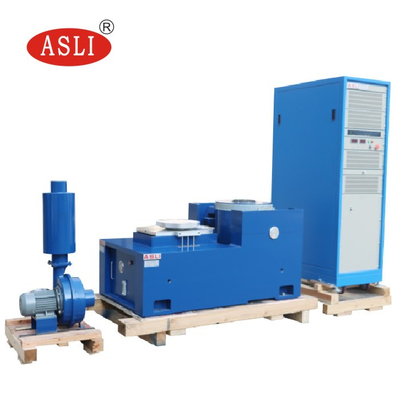

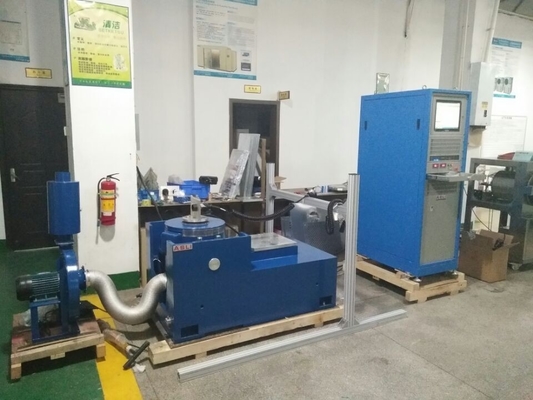

نظام اختبار الاهتزاز الديناميكي الكهربائي
تستخدم طاولة الاهتزاز الكهرومغناطيسي على نطاق واسع في الدفاع والطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات. يستخدم هذا النوع من المعدات لاكتشاف الأعطال المبكرة، ومحاكاة حالة العمل الفعلية واختبار قوة الهيكل، وتطبيق المنتج واسع، وعرض التطبيق واضح، وتأثير الاختبار ملحوظ وموثوق به. موجة جيبية، FM، مسح، قابل للبرمجة، مضاعف التردد، لوغاريتم، أقصى تسارع، تعديل السعة، التحكم في الوقت، التحكم الكامل في وظائف الكمبيوتر، تسارع ثابت بسيط / سعة ثابتة. المعدات من خلال الفشل المستمر للتشغيل لمدة 3 أشهر من الاختبار، والأداء المستقر، والجودة الموثوقة.
ورقة بيانات الأداء
| الهزاز (30000) | ||
| قوة الجيبية (الذروة) | 30 كيلو نيوتن | |
| قوة الصدمة (الذروة) | 60 كيلو نيوتن | |
| نطاق التردد | 0 هرتز،~2،600 هرتز | |
| الإزاحة (مستمرة) | 100 ملم | |
| السرعة القصوى | 1.8 م/ث | |
| أقصى تسارع | 75G | |
| قطر المسلح | 445 ملم | |
| 1stتردد الرنين من الدرجة | 2،400 هرتز | |
| العزم اللامركزي المسموح به | >500 نيوتن متر | |
| وزن المسلح | 40 كجم | |
| أبعاد برغي HE/ST | M10(متري) | |
| تردد عزل الاهتزاز المحوري | <3 هرتز | |
| الحد الأقصى.Payload | 500 كجم | |
| تسرب التدفق المغناطيسي | ≤1 مللي تسلا | |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 1,330x860x1,250 ملم | |
| الوزن (غير معبأ) | 2,500 كجم | |
| التركيب | حصيرة مطاطية (مطلوب مسامير تثبيت) | |
| مضخم الطاقة | ||
| إخراج مكبر الصوت | Φ320 ضغط الهواء المضغوط | |
| SNR | >65 ديسيبل | |
| الجهد الناتج المقنن | 120 فولت RMS | |
| كفاءة مكبر الصوت | >90% | |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 800x900x2,100 ملم | |
| الوزن (غير معبأ) | 500 كجم | |
| المنفاخ (رقم الموديل#PBL-W30) | ||
| حجم الهواء | 0.46م3/ث | |
| الطاقة | 7.5 كيلو واط | |
| قطر مجرى الهواء | 200 ملم | |
| ضغط الهواء | 8.8 كيلو باسكال | |
| التركيب | قادر على الاتصال بالسقف (ما يصل إلى انحناءين 90 درجة)، بحد أقصى 20 قدمًا | |

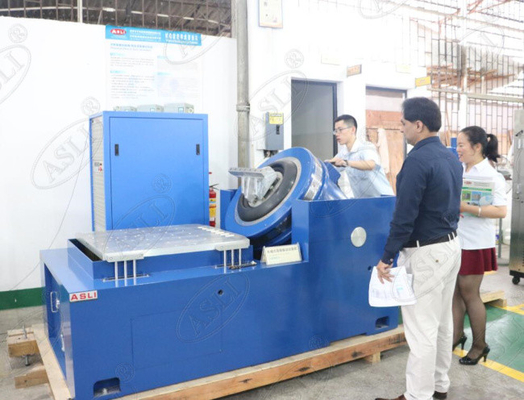

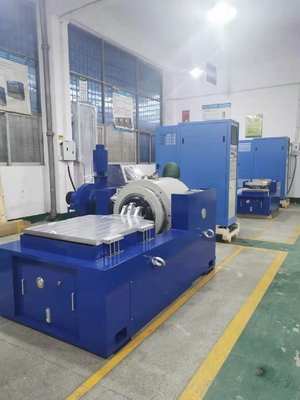

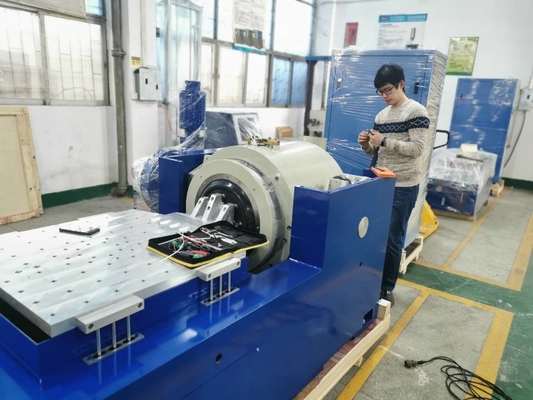

| طاولة انزلاق أفقية | ||
| الأبعاد | 600x600 ملم | |
| السماكة | 45 ملم | |
| الترددlimit | 2,000 هرتز | |
| فعالmass | 54 كجم | |
|
ملحوظة: 1. يستخدم محمل غشاء الزيت عالي الضغط لتحسين التوحيد. |
||
| الاهتزازوحدة التحكم ومقياس التسارع | ||
| وحدة التحكم في الاهتزاز | مع الجيبية والعشوائية والصدمات والمعايرة الذاتية.مقياس التسارع | |
| 100mV/g، النطاق: 50g، تردد العمل: 1-10 كيلو هرتز، الوزن: 11 جرام، مع كابل ضوضاء منخفض 10 أقدام | الوظائف/الملحقات الأخرى المدعومة | |
| غرف بيئية | ||
| مدعوم | الأجهزة المحمولة | |
| قابلة للتخصيص | بيئة عمل النظام | |
| قابلة للتخصيص | بيئة عمل النظام | |
| قابلة للتخصيص | بيئة عمل النظام | |
| نطاق درجة الحرارة | ||
| 0-40 درجة مئوية | نطاق الرطوبة | |
| 0~ | 90%، بدون تكثفمتطلبات الطاقة | |
| 38 | 0 فولت/3 فاز/50 هرتز،40Φ450ضغط الهواء المضغوط | |
| 0.6 ميجا باسكال | تخصيص | |
اسم
| مقعد اختبار اهتزاز بطارية السيارة EN50604 IEC62133 UN38.3 لاختبار المختبر | نموذج | ||||||||
| القوة الجيبية المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقنن (م/ث2) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (p-p) ملم | الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) | بعد الملف المتحرك (ملم) | ES-6 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | 1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى. |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | 1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى. |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى. |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى. |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | 1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى. |
