يستخدم نظام اختبار الاهتزاز بشكل رئيسي لاختبار بيئة اهتزاز المنتجات والصدمات، واختبار فحص الإجهاد البيئي، واختبار الموثوقية. اختبار الاهتزاز الكهرومغناطيسي تمامًا وفقًا لمعايير تصميم الاختبار المتعلق بالبطارية، والمحاكاة في ظل ظروف معينة لاختبار اهتزاز البطارية، يتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز، وفقًا للتردد المحدد، ووضع التسارع والإزاحة على طول اهتزاز عينة البطارية لثلاثة اتجاهات متعامدة متبادلة، يجب ألا تتسرب البطارية، ولا تفقد القلب، ولا تنكسر، ولا حريق أو انفجار. اختبار الاهتزاز لنطاق التطبيق واسع للغاية، من لوحة الدوائر والبطارية والطائرة والسفن والصواريخ والقذائف والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
معايير الاختبار
GB/T 31241-2014 المنتجات الإلكترونية المحمولة المزودة ببطاريات ليثيوم أيون ومتطلبات سلامة البطارية
GB/T 18287-2013 مواصفات الهاتف الخلوي تستخدم بطارية ليثيوم أيون. متطلبات ماس كهربائى خارجي
GB/T 8897.4-2008 الخلايا الجلفانية الجزء 4 المتطلبات الأمنية لبطاريات الليثيوم أيون
YD/T 2344.1-2011 حزمة بطارية ليثيوم أيون فوسفات الحديد للاتصالات الجزء 1: البطارية المدمجة
GB/T 21966-2008 المتطلبات الأمنية لبطارية الليثيوم وبطارية النقل
بطارية ليثيوم أيون MT/T 1051-2007 تستخدم لمصباح عامل المنجم
YD 1268-2003 المتطلبات الأمنية وطرق اختبار بطارية الليثيوم والشاحن المستخدم في الهاتف المحمول
GB/T 19521.11-2005 حزمة بطارية ليثيوم أيون للبضائع الخطرة والميزات الخطرة وفحص معايير السلامة
YDB 032-2009 حزمة بطارية ليثيوم أيون من النوع الاحتياطي للاتصالات
يو ال 1642:2012 معيار لبطاريات الليثيوم
يو ال 2054: 2012 البطاريات المنزلية والتجارية
UN38.3 (2012) الجزء 3: اقتراح نقل البضائع الخطرة - الاختبار والدليل القياسي
IEC62133-2012 متطلبات السلامة للبطارية ومجموعة البطاريات التي تحتوي على إلكتروليت قلوي أو حمضي
IEC 62281: 2004 متطلبات السلامة في نقل بطارية وبطارية الليثيوم
إيك 60086: 2007الخلية الجلفانية الجزء الرابع المتطلبات الأمنية لبطاريات الليثيوم أيون
GJB150,GJB360,GJB548,GJB1217,ميل-ستد-810ف,ميل-ستد-883E الخ.

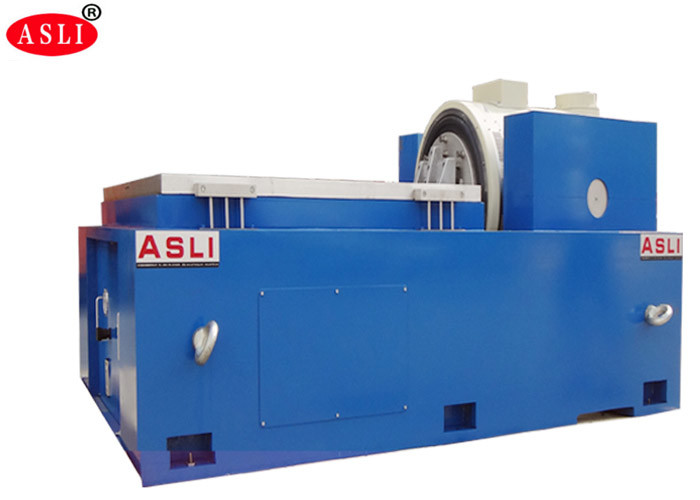

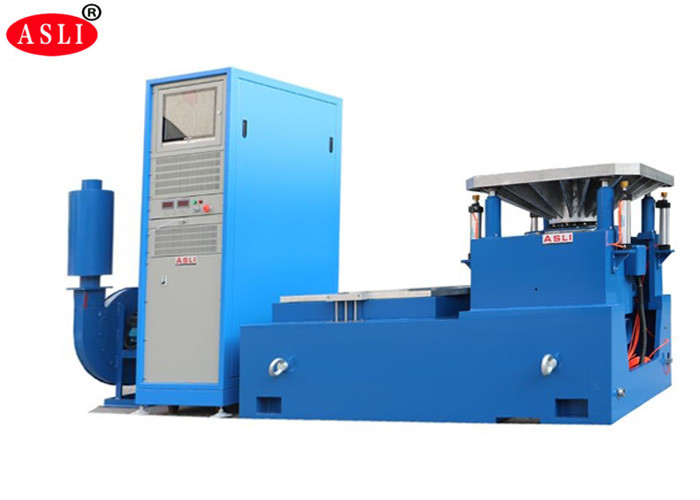

| معلمات مولد الاهتزاز الكهرومغناطيسي: | ||||
| أقصى قوة الإثارة الجيبية | 5000Kg.f الذروة | |||
| أكبر قوة اهتزاز عشوائية | 5000Kg.f r.ms | |||
| أكبر قوة اهتزاز الصدمة | 10000Kg.f الذروة | |||
| نطاق التردد | تيار مستمر ~ 4000 هرتز | |||
| الحد الأقصى للنزوح | 75 مم ص (قيمة الذروة إلى الذروة) | |||
| السرعة القصوى | 1.8 م / ث | |||
| أقصى تسارع | 100 جرام (980 م/ث2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| الحمولة القصوى | 750 كجم | |||
| قطر الملف المتحرك (قطر ميسا العمل) | قطر 450 ملم | |||
| نوعية الملف المتحرك | 50 كجم | |||
| الحمولة القصوى | 750 كجم | |||
| ميسا من المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | <10جاوس | |||
| البعد | 800 مم × 800 مم × 800 مم (آلة عمودية) | |||
| وزن | حوالي 1500 كجم | |||
| نظام السيرفو | ||||
| وظيفة | درجة الحرارة، ضغط الهواء، الإزاحة، الجهد الزائد، التيار الزائد، انخفاض الجهد المدخل، الخطأ الخارجي، التحكم في مصدر الطاقة، المنطق، عدم وجود مدخلات متساوية. | |||
| جهاز التحكم بالاهتزاز الرقمي | ||||
| تكوين الأجهزة | 2 قناة الإدخال، 1 قناة الإدخال | |||
| التحكم بالكمبيوتر | شاشة الكريستال السائل (مع لوحة المفاتيح/الماوس الضوئي) | |||

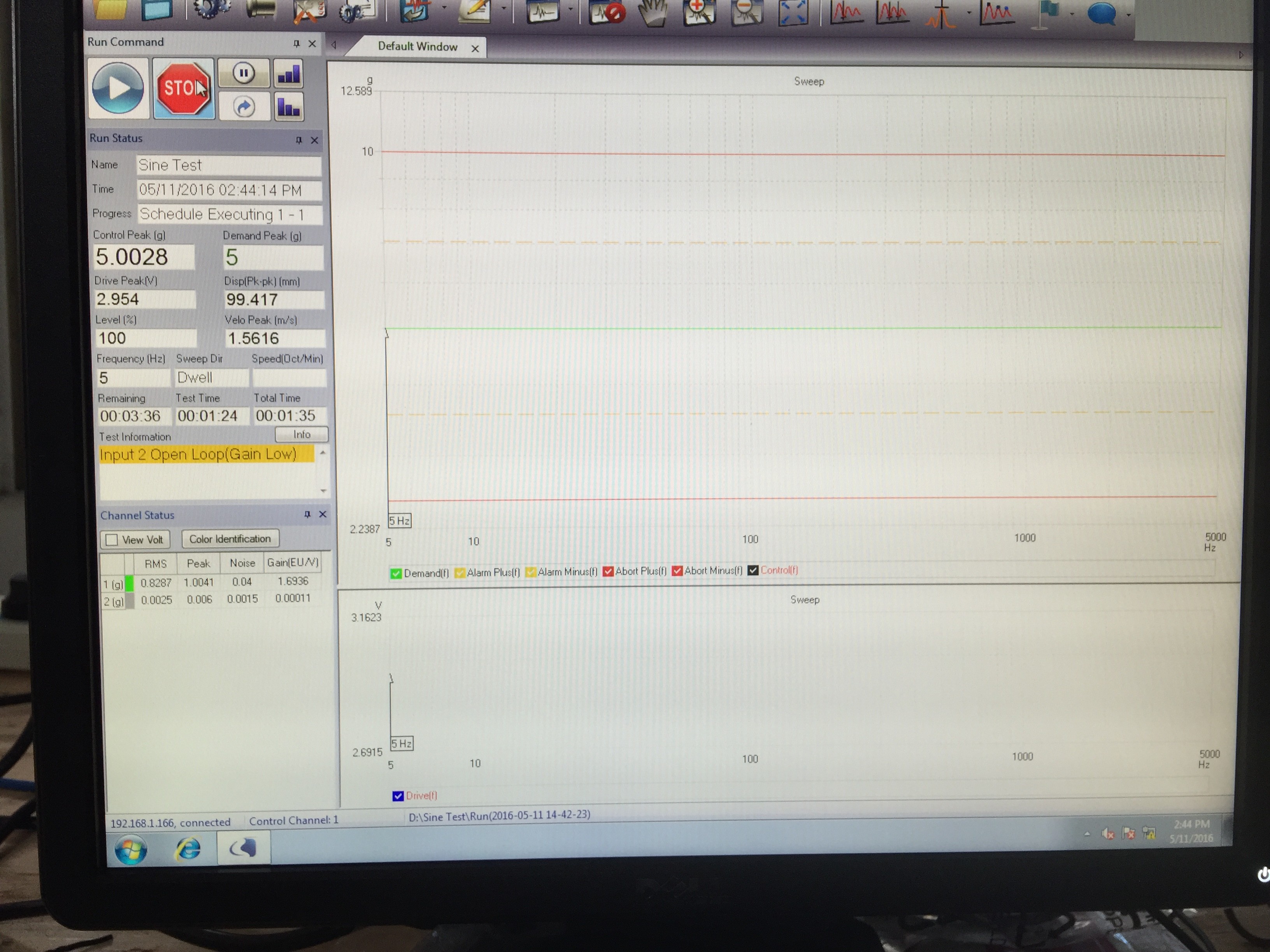

| برمجة | التشغيل الصيني / الإنجليزي، وتحليل المجال الزمني ومجال التردد، ومصدر الإشارة، وتحليل تردد الاجتياح الجيبي، وما إلى ذلك. يمكن لـ WORD إنشاء تقارير اختبار وإشارات وعرض البيانات تلقائيًا وتخزينها وإعداد معلمات الاختبار وتحليل الوظيفة. | |||
| نظام التشغيل | ويندوز 2000/ اكس بي | |||
| مستشعر التسارع أبيض وأسود |
مجال التردد: 1 - 2000 هرتز الحساسية: 50mv/ز نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| المتطلبات الكهربائية | ||||
| مصدر كهربائي | 3 مراحل، 380 فولت/50 هرتز | |||
