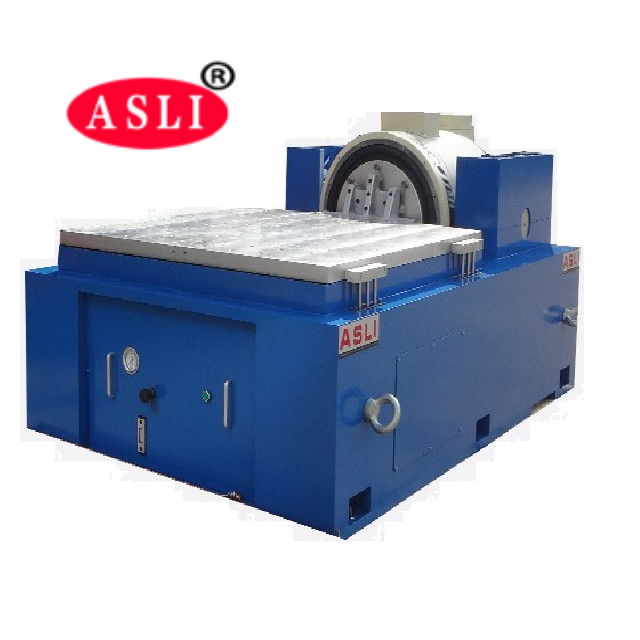

نظام شاكر الاهتزاز الكهروديناميكي 10000N 3000Hz للسيارات المتنقلة
Product Details
| قوة جيبية: | 10000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3000 هرتز |
| تحميل: | 270 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 240 ملم | ||
| إبراز |
نظام شاكر الاهتزاز 10000N,نظام شاكر الاهتزاز 3000Hz,شاكر الكهروديناميكي 10000N |
||
Product Description
يعتمد جهاز الهزاز عالي التردد على تقنيات حديثة متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، دوائر الحركة الهيكلية ذاتية التوليد، الدعم الهوائي، محامل الأسطوانة والتوجيه الخطي، وعزل المحور. يمكنه إجراء اختبارات اهتزاز جيبية بثلاثة محاور X و Y و Z واختبارات اهتزاز عشوائي واسع النطاق، بالإضافة إلى اختبارات طيف استجابة الصدمة والنبض الكلاسيكي (نصف جيبي). يستخدم على نطاق واسع في مجالات الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، والأجهزة المنزلية.
- القوة المقدرة: قوة جيبية 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 20000 نيوتن
- نطاق التردد: 3 هرتز إلى 3000 هرتز - تردد ثابت، مسح ذهابًا وإيابًا، جيبي، عشوائي، صدمة
- وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
- عدد مرات المسح الترددي: 1 إلى 32767
- وقت المسح الترددي: تردد ثابت / مفرد 1-3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل)
- الحد الأقصى للسرعة: 1.8 م/ث
- الحد الأقصى للإزاحة: 51 ملم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة
- إزاحة الصدمة: 51 ملم
- وزن الملف المتحرك: 14 كجم
- موجة الاهتزاز: جيبي، عشوائي، صدمة
- قطر الملف المتحرك: Φ240 ملم
- أبعاد نظام الاهتزاز: عرض 1060 × ارتفاع 750 × عمق 845 ملم
- وزن نظام الاهتزاز: 960 كجم
- الملحقات المضمنة: موسع عمودي 600 ملم × 600 ملم وطاولة انزلاق أفقي 600 ملم × 600 ملم
| الموديل | القوة الجيبية المقدرة (نيوتن) | القوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (ذروة إلى ذروة) ملم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

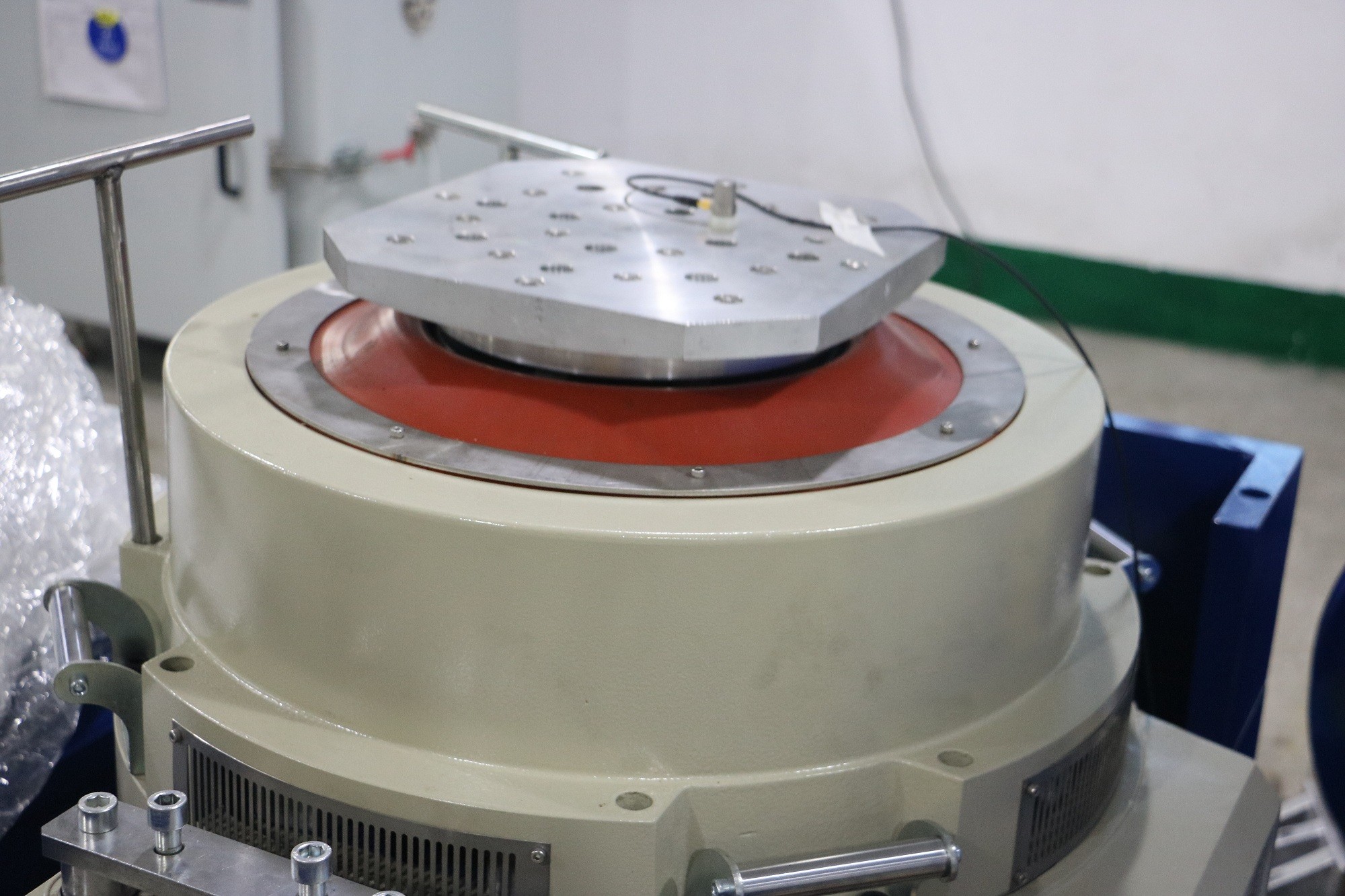

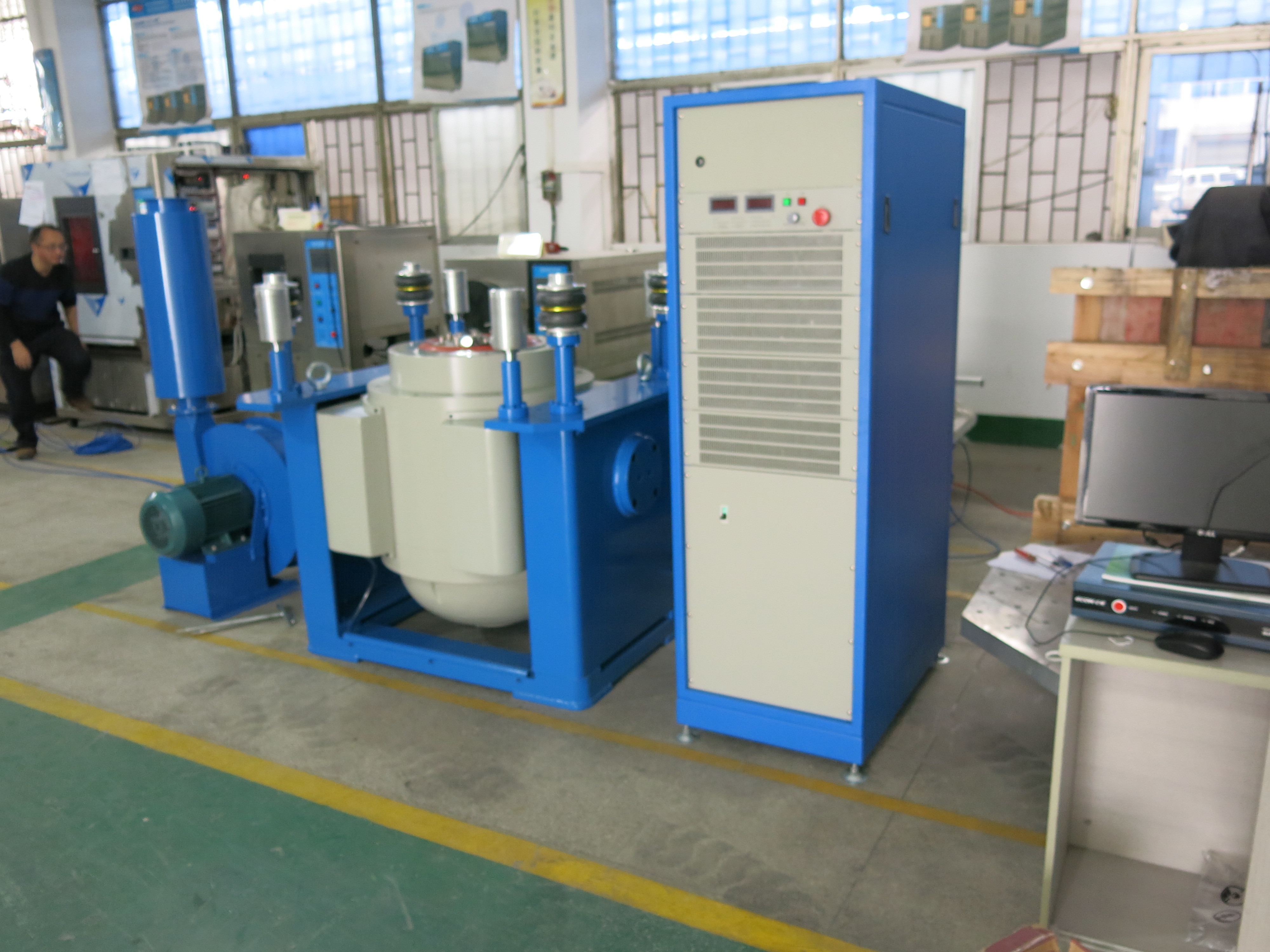

- مولد الاهتزاز - مجموعة واحدة
- وحدة تحكم الاهتزاز - مجموعة واحدة
- حجرة الاتصال - مجموعة واحدة
- مضخم الصوت DA-10 - مجموعة واحدة
- مصدر الإثارة - قطعة واحدة
- برنامج التشغيل - مجموعة واحدة
- نظام التبريد - مجموعة واحدة
- كمبيوتر صناعي - مجموعة واحدة
- طابعة ملونة - قطعة واحدة (اختياري)
- مستشعر التسارع (بما في ذلك خط الإخراج) - قطعة واحدة
- تركيبة الاهتزاز - مجموعة واحدة (اختياري، حسب عينة الاختبار)

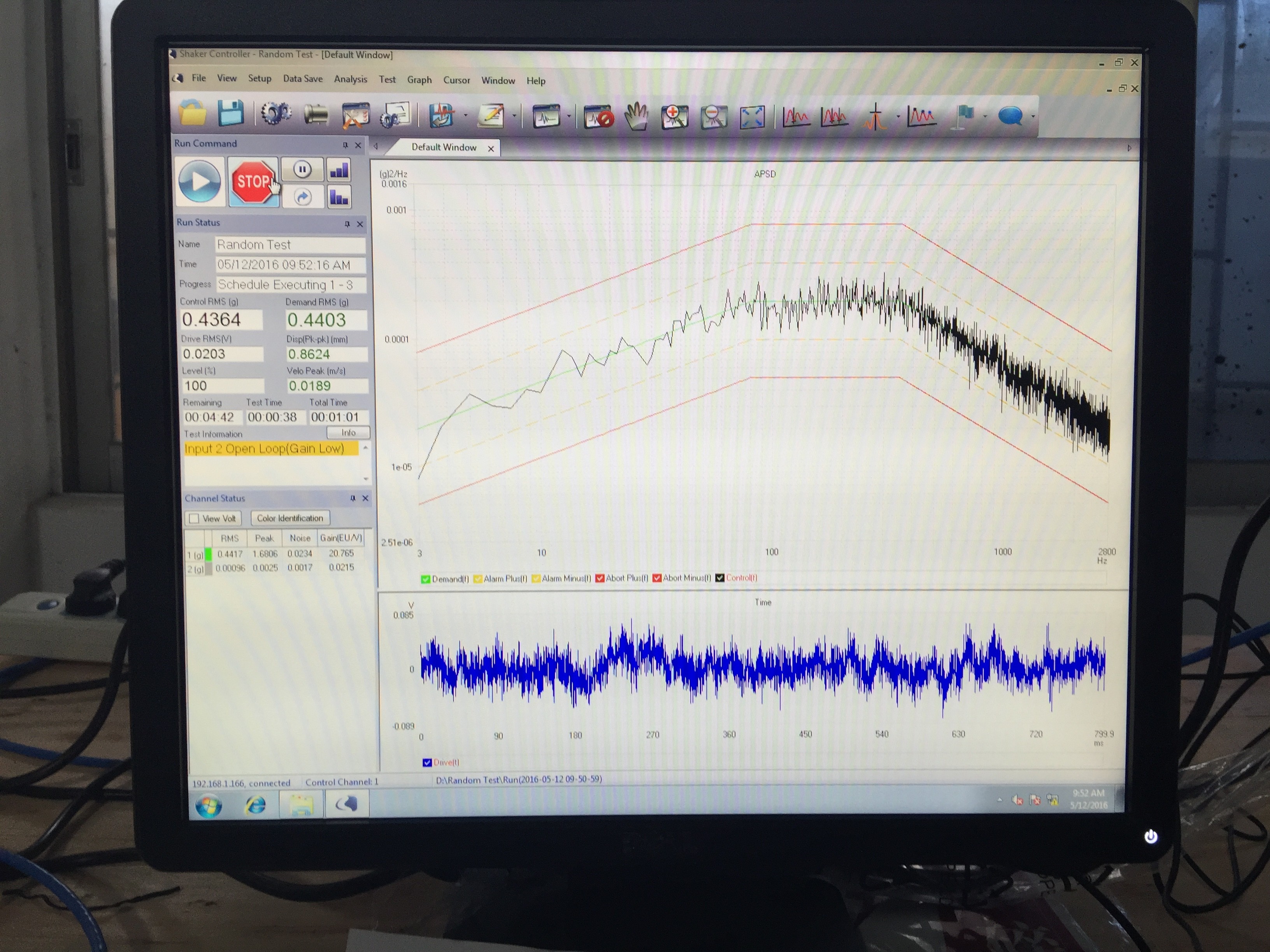

وحدة التحكم في الاهتزاز هي أحدث تصميم من شركتنا، وتعتمد بنية نظام موزعة متقدمة دوليًا. قلبها هو أحدث معالج عالي السرعة 32 بت عائم النقطة من سلسلة TMS320 من TI. يتم إنشاء تقارير الاختبار تلقائيًا بتنسيق Word. أثناء الاختبار أو بعده، يمكن تحرير التقرير ثم إنشاؤه تلقائيًا أو يدويًا.
- هيكل دائرة ديناميكي مصمم جيدًا مع تردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع صلابة مركبة موجهة ومستقيمة، مما يوفر قدرة ممتازة على الأحمال اللامركزية.
- أساس عزل المحور مخصص للاستخدام الهرموني، مع تركيب مريح متنقل.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للمحمل مع تأثير بالون صغير، مما يزيد من قدرة تحمل محمل طاولة الاهتزاز ويحسن الأداء منخفض التردد.
