vibration test equipment ES-10.pdf
معدات اختبار الاهتزاز الديناميكي الكهربائي 3 محاور مختلفة معدات اختبار الاهتزاز الصناعية القابلة للبرمجة
تطبيق
تعتمد أداة اختبار الاهتزاز عالية التردد على 'هيكل الدائرة المغناطيسية المزدوجة' و 'دوائر عمل الهيكل الذاتي' و 'الدعم المحمول جواً' و 'محامل الأسطوانة والتوجيه الخطي' و 'عزل الركيزة' والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة ، ويمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق ، ليتم إكمالها بواسطة النبض الكلاسيكي (نصف الجيب) واختبار طيف استجابة الصدمات. يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
(1) القوة المقدرة: قوة الجيب 10000 نيوتن ؛ قوة عشوائية 10000 نيوتن ؛ قوة الصدمة 20000 نيوتن ؛
(2) نطاق التردد: 3 هرتز إلى 3000 هرتز ، تردد ثابت ، مسح ذهابًا وإيابًا ، جيب ، عشوائي ، صدمة
(3) وضع مسح التردد: خطي ، لوغاريتمي ، مسح ذهابًا وإيابًا ، تردد ثابت
(4) مرات مسح التردد: 1 إلى 32767
(5) وقت مسح التردد: تردد ثابت / فردي 1-3600 دقيقة ، يمكن عرض منحنيات مسح التردد.
(6) الحد الأقصى للتسارع 1000 م / ث2 (بدون تحميل)
(7) السرعة القصوى: 1.8 / ث
(8) الحد الأقصى للإزاحة: 51 ملم (بدون تحميل) ، ذروة مزدوجة
(9) إزاحة التأثير: 51 مم
(10) وزن الملف المتحرك: 14 كجم
(12) موجة الاهتزاز: جيب ، عشوائي ، صدمة
(13) قطر الملف المتحرك: &Phi؛ 240 مم
(14) أبعاد نظام الاهتزاز: W1060xH750xD845mm
(15) وزن نظام الاهتزاز: 960 كجم

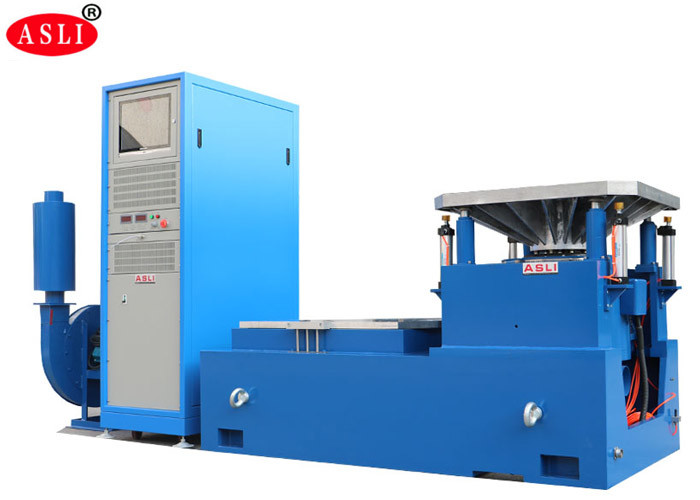

(16) موسع رأسي 600 مم * 600 مم وطاولة انزلاق أفقية 600 * 600 مم
المعايير الفنية:
| اسم | طاولة اهتزاز التعبئة / جهاز اختبار طاولة الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | القوة الجيبية المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | &Phi؛ 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | &Phi؛ 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | &Phi؛ 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | &Phi؛ 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | &Phi؛ 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | &Phi؛ 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | &Phi؛ 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | &Phi؛ 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | &Phi؛ 450 |

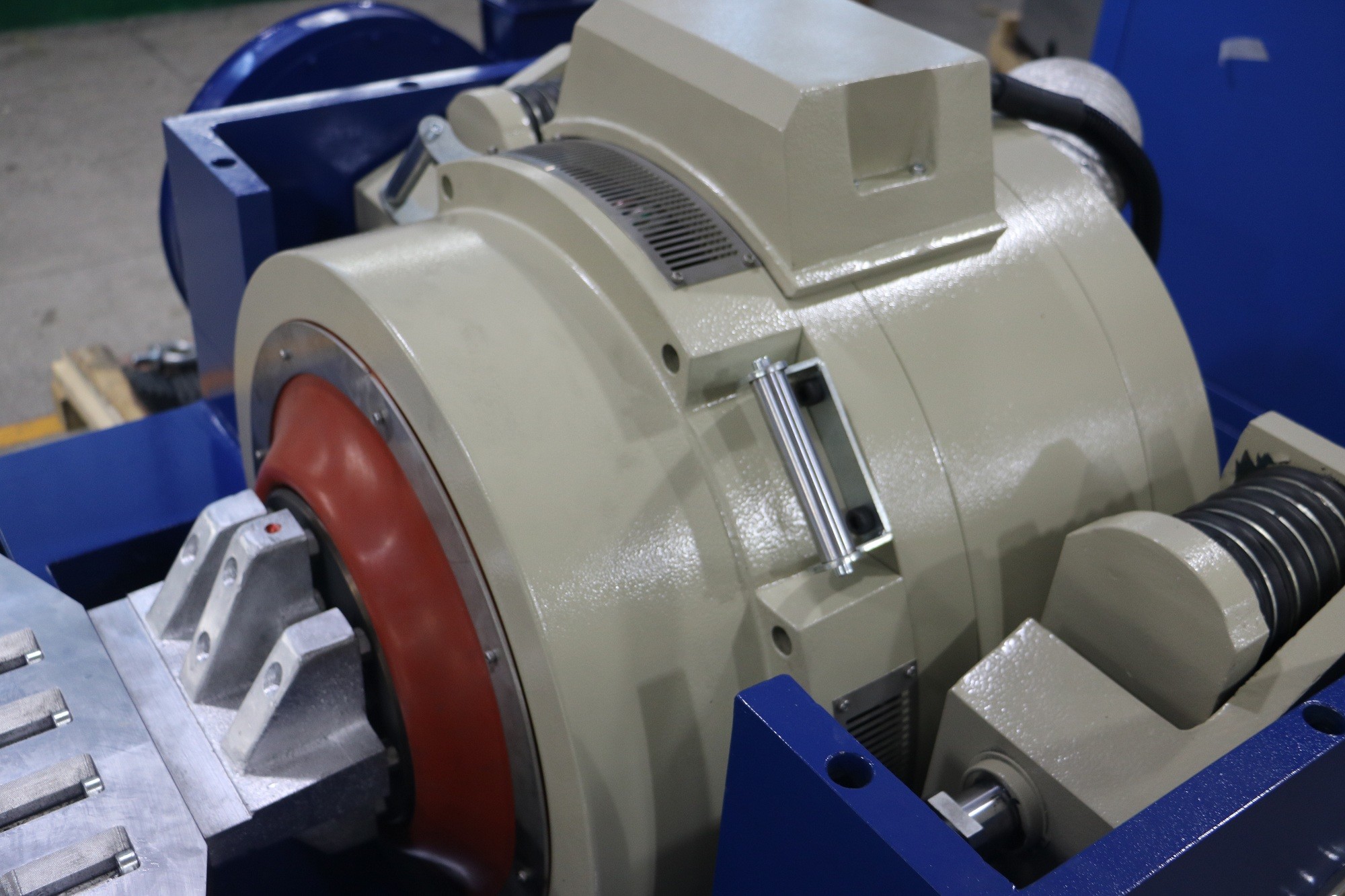

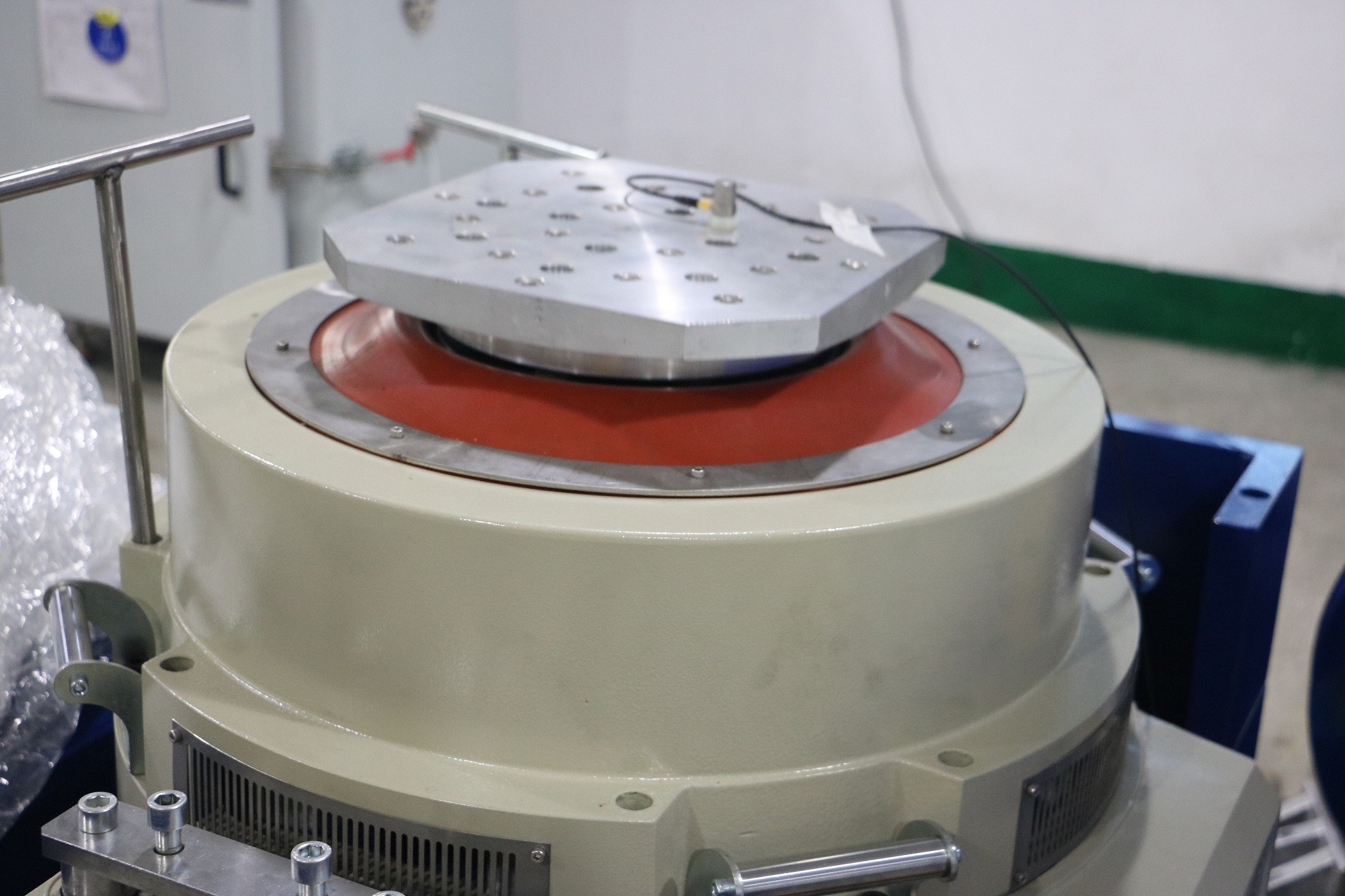

(1) مولد الاهتزاز 1 مجموعة
(2) وحدة تحكم الاهتزاز 1 مجموعة
(3) غرفة توصيل الاتصالات 1 مجموعة
(4) مضخم الطاقة DA-10 1 مجموعة
(5) طاقة الإثارة 1 قطعة
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الكمبيوتر الصناعي 1 مجموعة
(10) طابعة ملونة 1 مجموعة (اختياري)
(11) مستشعر التسارع (يشمل خط الإخراج) 1 قطعة
(12) تركيبات الاهتزاز 1 مجموعة (اختياري ، وفقًا لنموذج الاختبار

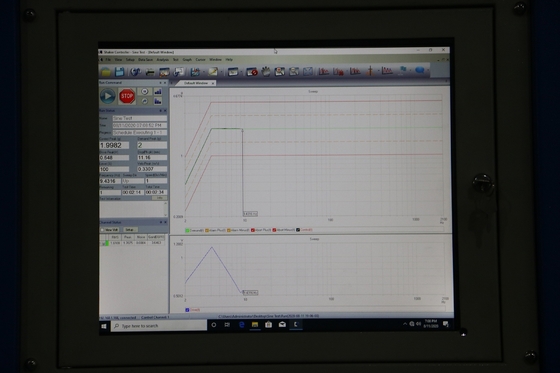

وحدة تحكم الاهتزاز الرقمية
وحدة تحكم الاهتزاز هي أحدث تصميم لشركتنا
التي تعتمد نظامًا موزعًا متقدمًا دوليًا
الهندسة المعمارية ، وجوهرها هو أحدث سلسلة TMS320
معالج عالي السرعة 32 بت بنقطة عائمة من TI
الشركة. يتم إنشاء تقرير الاختبار تلقائيًا في
Microsoft Word. أثناء الاختبار أو بعده ، فإن
يمكن تحرير تقرير الاختبار ، ثم إنشاؤه
تلقائيًا أو يدويًا.
