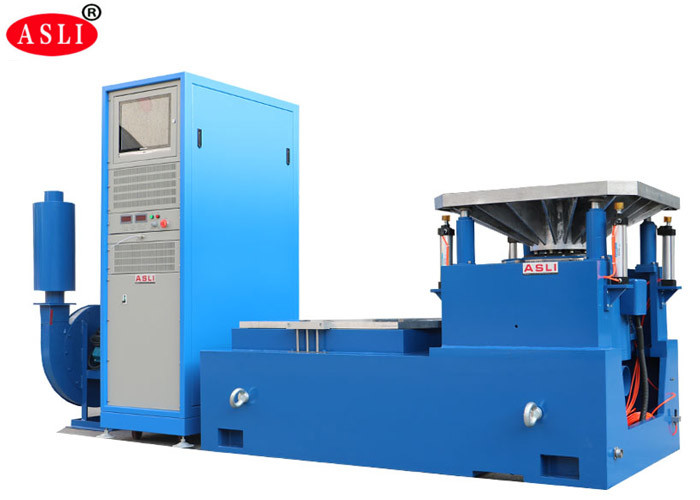

جدول اختبار الاهتزاز النقل محاكاة النقل اهتزاز شاكر Xyz اتجاه شاكر
بالنسبة لنظام اختبار الاهتزاز ، يرجى الاستعداد أدناه وإرسال استفسارك ، وسنساعدك في الحصول على نموذج مناسب لك
وصف العينة
كتلة اختبار العينة
أبعاد العينة
اختبار الملف الشخصي إذا كان ذلك متاحًا
أقصى تسارع للاختبار
اختبار الاتجاه X ، Y ، Z أو اختبار الاتجاه Z فقط
جدول اختبار الاهتزاز النقل محاكاة النقل اهتزاز شاكر Xyz اتجاه شاكر
مواصفات النظام | |||
نموذج النظام: | ES-30 | ||
نطاق الترددات: | 3 ~ 3500 | ||
القوة المصنفة | جيب ن | 30000 | |
عشوائي | 30000 | ||
صدمة ن | 60000 | ||
حساب الحد الأقصى. | جيب (م / ث 2) | 1000 | |
عشوائي (m / s2 rms) | 1000 | ||
صدمة (م / ثانية 2) | 2000 | ||
أقصى فيل. | جيب (م / ث 2) | 1.8 | |
صدمة (م / ثانية 2) | 1.8 | ||
أقصى عرض | أقصى سفر مم (ص) |
51 | |
لفائف متحركة | 40 كلغ | ||
أبعاد الملف المتحرك | ضياء 450 مم | ||
ماكس تحميل: | 100 كلغ |
اختيارات شاكر الاهتزاز الأخرى المتاحة
نموذج |
تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرار النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) |
البعد لفائف متحركة (مم) |
ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ 230 |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ 230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ 230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ 230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

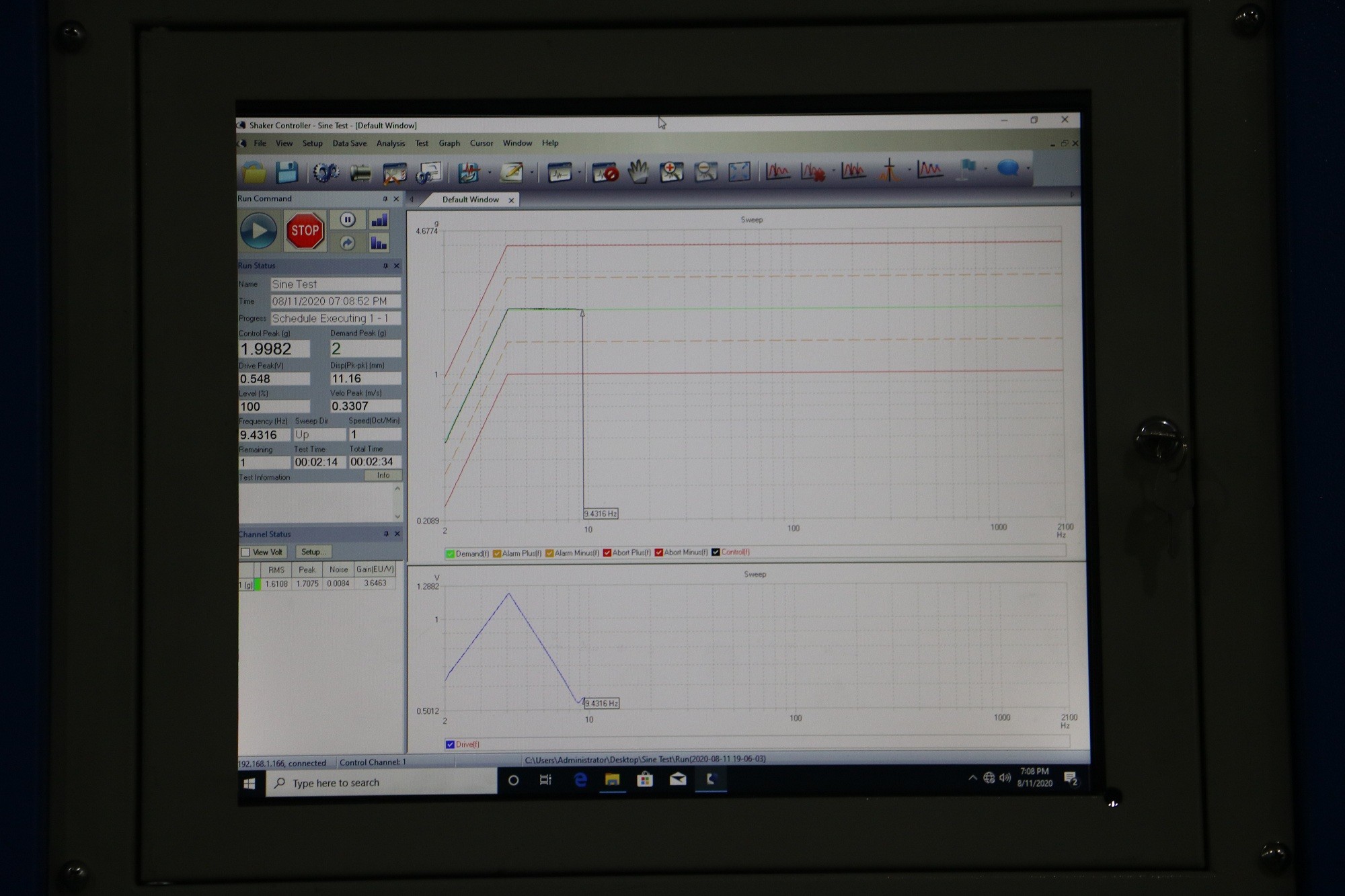

مثال الاهتزاز للاختبار العشوائي
سمات:
1. هيكل عظمي دائري ديناميكي جيد التصميم ، بتردد رنين محوري عالي المرحلة.
2. دائرة ثنائية المغناطيسية ، تسرب تدفق مغناطيسي منخفض ، هيكل مدمج وعقلاني.
3. الروك رود أسطوانة محامل مستقيمة وموجهة نحو استيراد اتجاه صلابة الجسم المركب ، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل مرتكز الدوران مخصصة لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية ذات الموثوقية العالية.
6. تصميم مجرى الهواء الجديد وتعزيز تأثير التبريد.

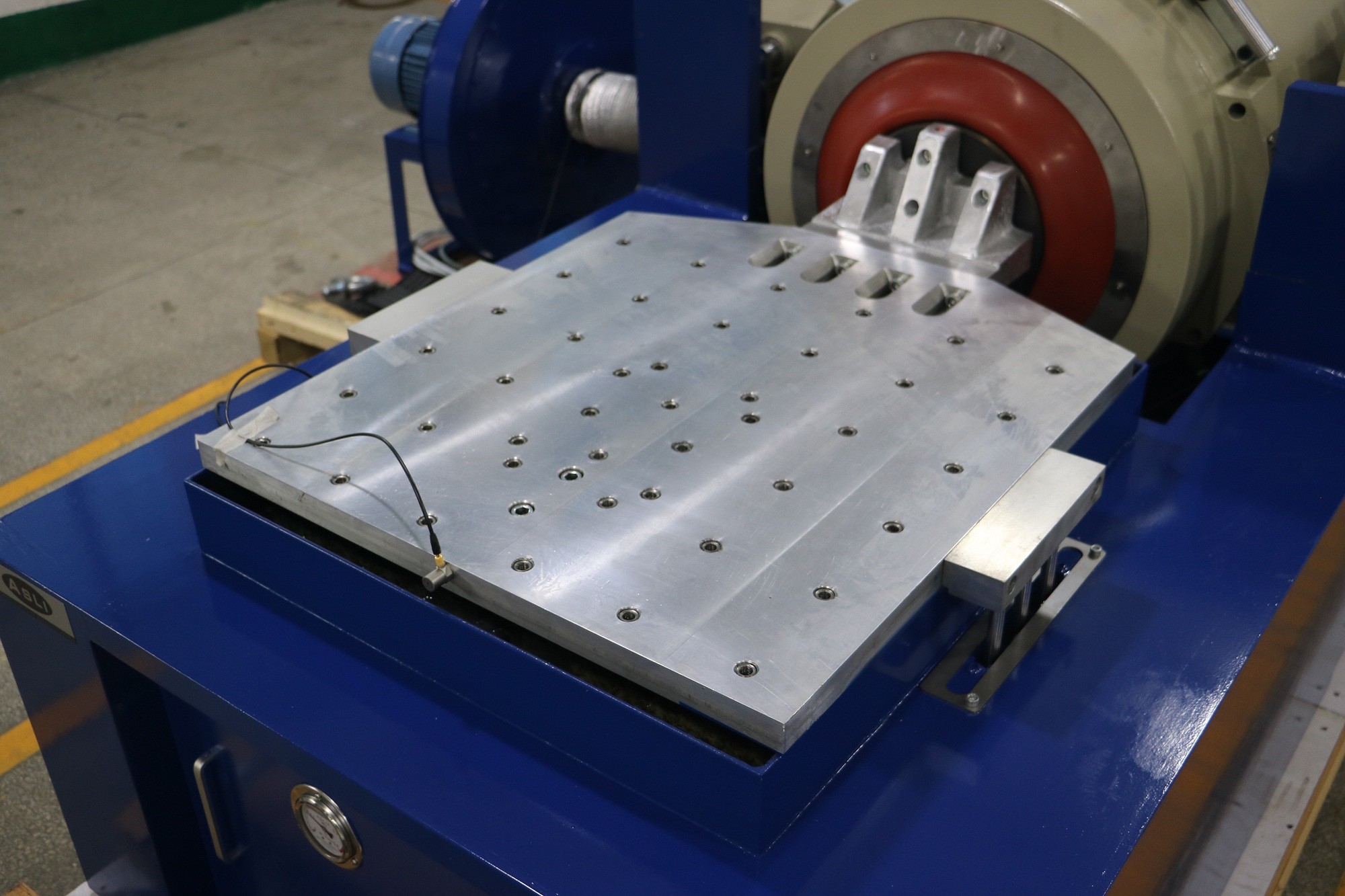

7. صلابة ثابتة ، صلابة ديناميكية للبالون الصغير المحمل ، رفع سعة طاولة الاهتزاز ، تحسين أداء التردد المنخفض.المعلمات الفنية لطاولة الاهتزاز الأفقية (اختبار المحور X ، Y)
المعلمات الفنية لجدول الاهتزاز العمودي (اختبار المحور Z ،):
بلدان جزر المحيط الهادئ كمرجع:
صورة التعبئة:
مرحبًا بكم في الاتصال بنا جدول اختبار اهتزاز النقل محاكاة النقل اهتزاز شاكر Xyz اتجاه شاكر
