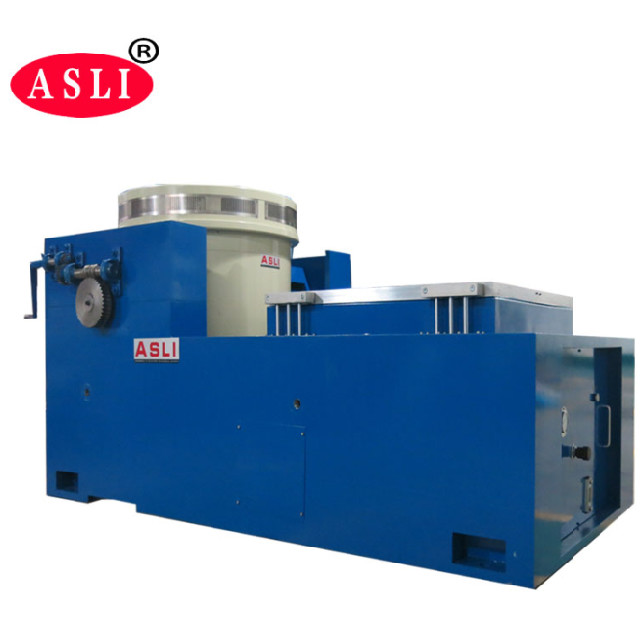

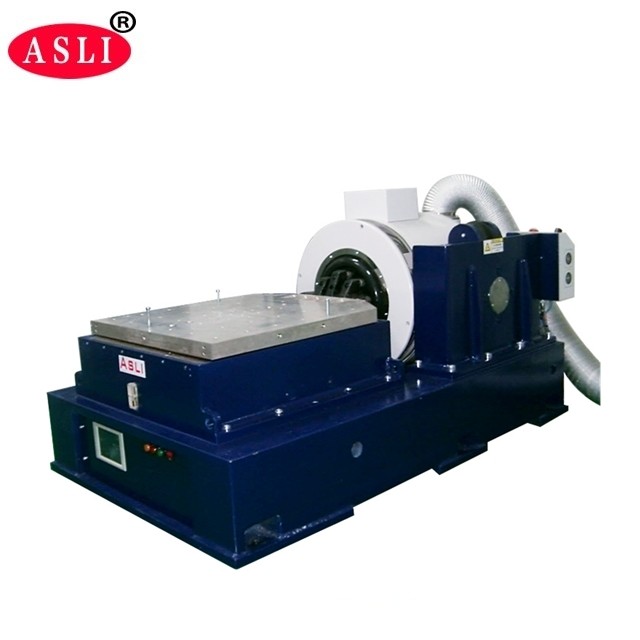

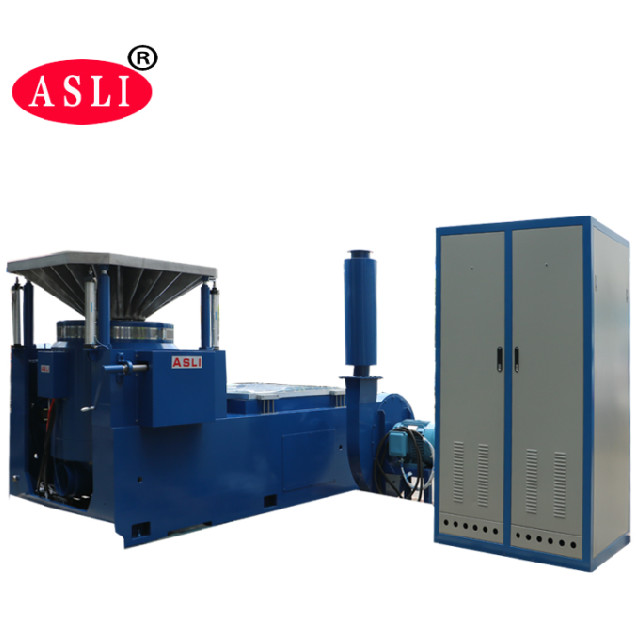

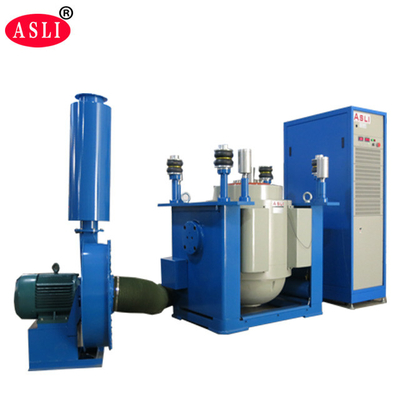

جدول الاهتزازات الأدوات المهنية لأجزاء السيارات واختبار الجودة العامة
التطبيق
جهاز التذبذب عالي التردد اعتمد "هيكل الدوائر المغناطيسية المزدوجة""دوائر عمل الهيكل العظمي التي يتم إنشاؤها بنفسه" "الدعم الجوي" و"حاويات الدوار والإرشاد الخطي""عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات السينوسية ثلاثي المحور X ، Y ، Z واختبارات الاهتزازات العشوائية بالقطاع العريض ، التي يجب إكمالها باختبار النبض الكلاسيكي (نصف الصين) واستجابة الصدمة.يستخدم على نطاق واسع في الدفاع الوطنيالأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية ومجالات أخرى.
عن نظام الاهتزاز
(1) هيكل دائرة مغناطيسية مزدوجة لضمان كثافة ساحة مغناطيسية عالية وتقليل تسرب التدفق.
الهيكل الخاص لإزالة الغاز يمكن أن يقلل من تسرب التدفق إلى أقل من 1 مت
(2) الرباعيات من نوع U ، والدوامات والحاملات الخطية لمقاومة قوية للحمل الانحراف
(3) يتم استخدام الينابيع الهوائية لعزل الاهتزازات؛ يعمل نظام الاهتزازات بشكل ثابت حتى مع الحمل الثقيل.
لا حاجة لأساس خاص
(4) يتم توفير أجهزة حماية من الحرارة الزائدة والحمل الزائد والتيار الزائد والجهد الزائد،
التنقل المفرط لجهاز اختبار الاهتزاز.
أجهزة حماية الشبكة الكهربائية من التوتر الزائد، التوتر المنخفض، عدم وجود مرحلة.
قوة القيادةالحد من التيار، بداية ناعمة، زيادة درجة الحرارة، التيار القصير، حماية عيب الوحدة
(5) يمكنه إكمال اختبارات الصينوسية والعشوائية والتأثير البيئي
(6) هذا النظام لديه متطلبات قليلة لتقلبات الجهد، ≤ ± 10٪ هو جيد
(7) هذا النظام لديه متطلبات قليلة لمقاومة الترسانة، ≤4Ω هو جيد
(8) موثوقية عالية، وخاصة مناسبة للعمل لفترة طويلة
(1) القوة الاسمية: قوة الصين 10000N؛ قوة عشوائية 10000N؛ قوة الصدمة 20000N؛
(2) نطاق التردد: 3 هرتز إلى 3000 هرتز التردد الثابت، مسح ذهابا وإيابا، الصين، عشوائية، الصدمة
(3) وضع تردد السحب: خطي، لوغاريتمي، سحب ذهابا وإيابا، تردد ثابت
(4) مرات تردد السحب: 1 إلى 32767
(5) وقت التردد: تردد ثابت / 1-3600 دقيقة واحدة ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع 1000m/s2(غير محمل)
(7) الحد الأقصى للسرعة: 1.8 / ثانية
(8) الحد الأقصى للنزوح: 51mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 51 ملم
(10)وزن الملف المتحرك:14kg
(12) موجة الاهتزاز: الصينوس، العشوائية، الصدمة
(13)قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز: W1060xH750xD845mm
(15)وزن نظام الاهتزاز: 960KG
(16) 600mm*600mm الموسع الرأسي و 600*600mm طاولة الزحف الأفقية
المعلمات التقنية:
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-10 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الحاسوب الصناعي 1 مجموعة
(10) طابعة ملونة 1 مجموعة ((اختياري)
(11) أجهزة استشعار التسارع (بما في ذلك خط الخروج) 1 pc
(12) مصعد الاهتزاز 1 مجموعة (اختياري، وفقا لعينة الاختبار
جهاز تحكم الاهتزاز الرقمي
جهاز التحكم بالاهتزاز هو أحدث تصميم من قبل شركتنا
الذي يتبنى النظام الموزع الدولي المتقدم
الهندسة المعمارية، وجوهرها هو أحدث سلسلة TMS320
معالج عالي السرعة ذو الفاصلة العائمة 32 بت من TI
يتم إنشاء تقرير الاختبار تلقائيًا في
مايكروسوفت وورد خلال أو بعد الاختبار
يمكن تحرير تقرير الاختبار، ومن ثم توليد
تلقائياً أو يدوياً
