270kg تحميل 1000kg.F شرط اهتزاز آلة الكهروديناميكية
Product Details
| قوة جيبية: | 10000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3000 هرتز |
| تحميل: | 270 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 240 ملم | ||
| إبراز |
1000kg.f اختبار اهتزاز شرط,270kg تحميل اختبار اهتزاز شرط,1000kg.f آلة الاهتزاز الكهروديناميكي |
||
Product Description

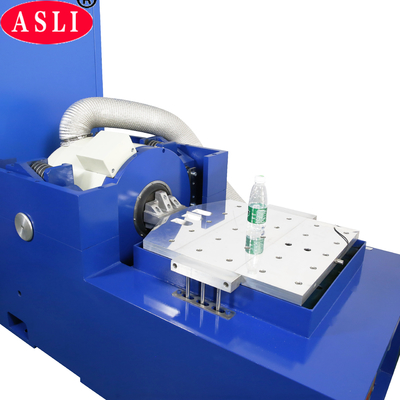

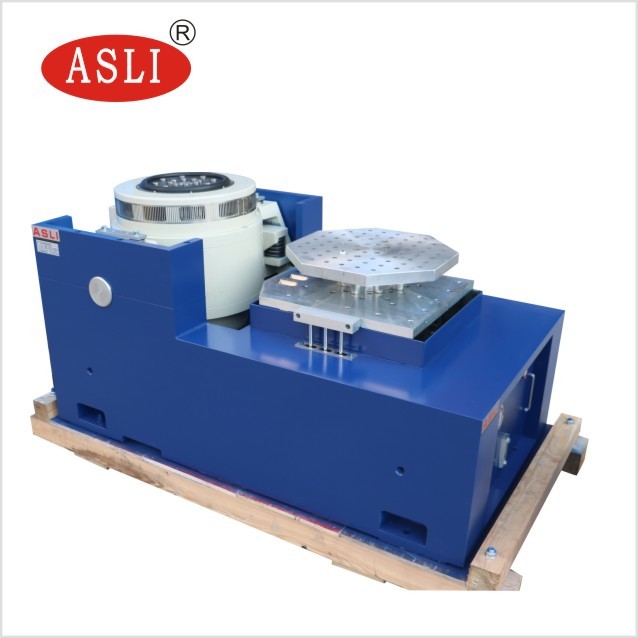

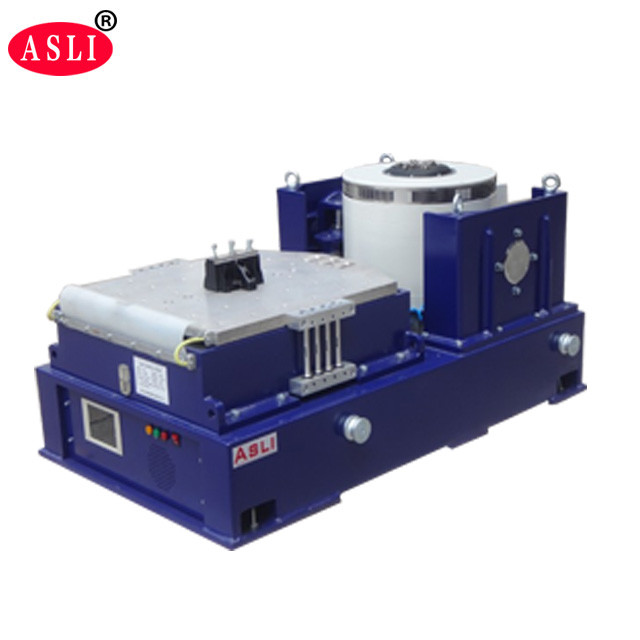

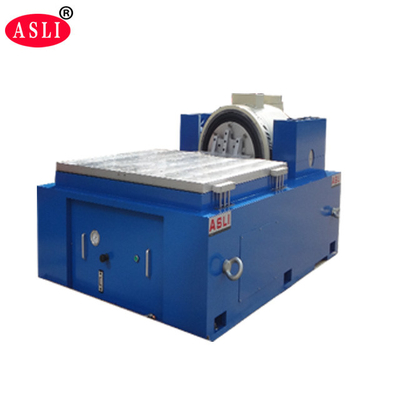

جهاز اختبار الاهتزاز الكهروديناميكي بحمولة 270 كجم وقوة 1000 كجم.ف هو نظام اختبار اهتزاز عالي التردد يتميز بطاولة من سبائك المغنيسيوم. تم تصميمه لمحاكاة الاهتزاز بدقة عبر مجموعة واسعة من التطبيقات الصناعية والعلمية.

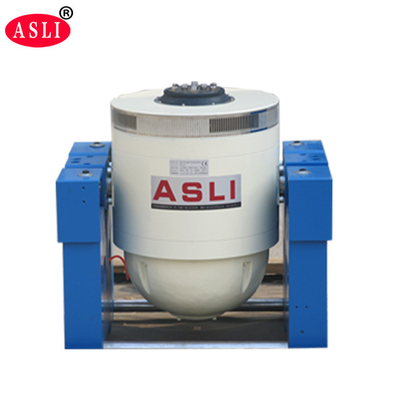

يعتمد هذا الهزاز الكهروديناميكي على تقنيات حديثة متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، ودوائر العمل الهيكلية ذاتية التوليد، والدعم الهوائي، والمحامل الأسطوانية والتوجيه الخطي، وعزل المحور. إنه قادر على إكمال اختبارات الاهتزاز الجيبي ثلاثي المحاور X و Y و Z، واختبارات الاهتزاز العشوائي واسع النطاق، واختبارات طيف استجابة الصدمة والنبض الكلاسيكي (نصف جيبي).
يستخدم على نطاق واسع في مجالات الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، وصناعات الأجهزة المنزلية.
- القوة المقدرة: قوة جيبية 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 20000 نيوتن
- نطاق التردد: 3 هرتز إلى 3000 هرتز - يدعم التردد الثابت، والمسح ذهابًا وإيابًا، والجيبي، والعشوائي، وأنماط الصدمة
- وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
- مرات المسح الترددي: 1 إلى 32767
- وقت المسح الترددي: تردد ثابت / فردي 1-3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل)
- الحد الأقصى للسرعة: 1.8 م/ث
- الحد الأقصى للإزاحة: 51 ملم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة
- إزاحة التأثير: 51 ملم
- وزن الملف المتحرك: 14 كجم
- موجة الاهتزاز: جيبي، عشوائي، صدمة
- قطر الملف المتحرك: φ240 ملم
- أبعاد نظام الاهتزاز: عرض 1060 × ارتفاع 750 × عمق 845 ملم
- وزن نظام الاهتزاز: 960 كجم
- الملحقات المضمنة: موسع عمودي 600 مم × 600 مم وطاولة انزلاق أفقي 600 مم × 600 مم
| الموديل | القوة الجيبية المقدرة (نيوتن) | القوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (ذروة إلى ذروة) ملم | الحمولة القصوى (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
يمثل الصف المميز (ES-10) التكوين المحدد لقائمة المنتجات هذه.
- مولد الاهتزاز - مجموعة واحدة
- وحدة تحكم الاهتزاز - مجموعة واحدة
- غرفة توصيل الاتصال - مجموعة واحدة
- مضخم الصوت DA-10 - مجموعة واحدة
- طاقة الإثارة - قطعة واحدة
- برنامج التشغيل - مجموعة واحدة
- نظام التبريد - مجموعة واحدة
- كمبيوتر صناعي - مجموعة واحدة
- طابعة ملونة - قطعة واحدة (اختياري)
- مستشعر التسارع (بما في ذلك خط الإخراج) - قطعة واحدة
- تركيبة الاهتزاز - مجموعة واحدة (اختياري، حسب عينة الاختبار)
وحدة تحكم الاهتزاز هي أحدث تصميم لشركتنا، وتعتمد بنية نظام موزعة متقدمة دوليًا. جوهرها هو أحدث معالج عالي السرعة من سلسلة TMS320 ثنائي النواة 32 بت من TI. يتم إنشاء تقارير الاختبار تلقائيًا بتنسيق Word. أثناء الاختبار أو بعده، يمكن تحرير التقرير ثم إنشاؤه تلقائيًا أو يدويًا.
- هيكل دائرة ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانية لقضيب التأرجح مع توجيه صلابة جسم مركب مستقيم وموجه للاستيراد، مما يوفر قدرة ممتازة على التحميل اللامركزي.
- أساس عزل المحور مخصص للاستخدام الهرموني، مما يوفر تركيبًا متحركًا مريحًا.
- تضمن التكنولوجيا المتقدمة في نظام الحركة موثوقية عالية للدائرة الديناميكية.
- يُحسن تصميم القناة الجديد تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للمحمل مع تأثير بالون صغير، مما يرفع قدرة تحمل طاولة الاهتزاز ويحسن الأداء منخفض التردد.
Product Highlights
يوفر شاكر الكهروديناميكي ES-10 قوة جيبية تبلغ 10000 نيوتن، و3-3000 هرتز، وحمولة 270 كجم، وتسارع 100 جم، وإزاحة 51 مم. يتميز بدائرة مغناطيسية مزدوجة، ومحرك من سبائك المغنيسيوم، وتبريد الهواء لإجراء اختبارات موثوقة لجيب X/Y/Z، وعشوائي، والصدمات.
