معدات اختبار الاهتزاز ES-10.pdf

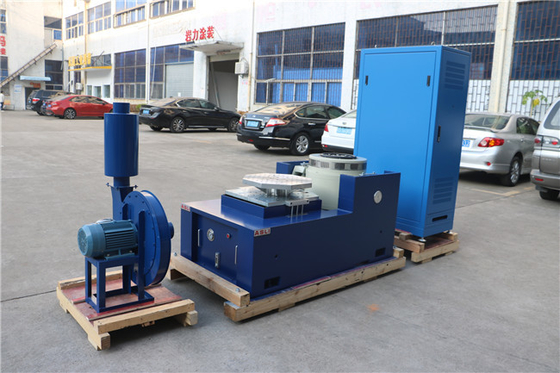

الديناميكا الكهربائية الرأسية والأفقية عالية التردد آلة اختبار الجدول شاكر الاهتزاز
آلة اختبار الاهتزاز وفقًا للاختبار والمحاكاة ذات الصلة بالبطارية ذات التصميم القياسي ، في ظل ظروف معينة لاختبار اهتزاز البطارية ، يتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز ، وفقًا للتردد المحدد ، ووضع التسارع والإزاحة على طول البطارية يجب ألا يتسرب اهتزاز العينة لثلاثة اتجاهات متعامدة بشكل متبادل ، ولا يفقد القلب ، ولا ينكسر ، ولا يوجد حريق وانفجار.
المعايير الفنية:
نموذج |
تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرار النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) |
البعد لفائف متحركة (مم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
قواعد الامتحان:
GB / T 31486-2015 <متطلبات الأداء الكهربائي وطرق الاختبار لبطارية الجر للمركبة الكهربائية> متطلبات الاختبار
UL 1642: 2012 <قياسي لبطاريات الليثيوم>
UL 2054: 2012> البطاريات المنزلية والتجارية>
رقم الأمم المتحدة 38.3 (2012) <الجزء 3: اقتراح لنقل البضائع الخطرة - اختبار ودليل قياسي>
IEC62133-2: 2017 <متطلبات الأمان للخلايا الثانوية المحمولة المختومة والبطاريات المصنوعة منها للاستخدام في التطبيقات المحمولة - الأجزاء 2: أنظمة الليثيوم>
IEC 62281: 2004 <متطلبات السلامة في نقل بطارية وبطارية الليثيوم>
IEC 60086: 2007 <الجزء 4 من الخلية الجلفانية المتطلبات الأمنية لبطاريات الليثيوم أيون>
اختبار الاهتزاز لنطاق التطبيق واسع للغاية ، من لوحة الدوائر والبطارية والطائرة والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
إلى جانب منضدة اختبار الاهتزاز ، تغطي مجموعة منتجاتنا أيضًا:
(1) سلسلة اختبار درجة الحرارة / الرطوبة: غرفة اختبار درجة الحرارة والرطوبة ، والمشي في ثبات ، وغرفة اختبار الصدمات الحرارية ،درجة الحرارة الرطوبة غرفة اختبار الأشعة فوق البنفسجية، درجة حرارة الغرفة منحدر.
(2) سلسلة اختبار الشيخوخة:درجة حرارة عاليةفرن ، فرن تجفيف بالفراغ ، غرفة اختبار شيخوخة تهوية الهواء ، غرفة اختبار شيخوخة البخار ، غرفة اختبار الأوزون ، حرق في معدات الاختبار
(3) اختبارات محاكاة الطقسرالسلسلة: غرفة اختبار رذاذ المطر ، غرفة اختبار الغبار ، غرفة اختبار شيخوخة مصباح زينون ، غرفة اختبار مقاومة الأشعة فوق البنفسجيةبإيه
(4) سلسلة الاختبار الميكانيكي: آلة اختبار الاهتزاز ، آلة اختبار السقوط ،آلة اختبار نتوء ، اختبار تسريع صدمة ميكانيكيةإلخ.
إذا كنت بحاجة إلى مزيد من المعلومات حولUN 38.3 IEC 62133 الهزازات الكهروديناميكية القياسية عالية السرعة لاختبار خلية البطارية ، من فضلك لا تتردد في إرسال استفساراتك.
