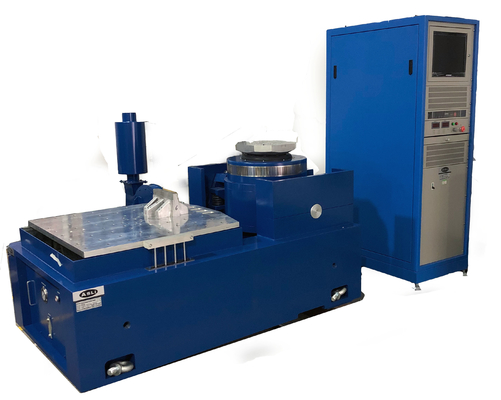

51mm التشنج 10kn قوة الاهتزاز 3 ~ 3500 هرتز الارتفاعي أفقي الاهتزاز المزلق للاختبار ISTA
بالنسبة لنظام اختبار الاهتزاز، يرجى إعداد لأسفل وإرسال استفسار الخاص بك، وسوف تساعدنا لتوصية لكم نموذج مناسب
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف الاختبار إذا كان متاحاً
السرعة القصوى للاختبار
اختبار اتجاه X،Y،Z أو اختبار اتجاه Z فقط
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES-10 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 10000 | |
| عشوائي N | 20000 | ||
| الصدمة N | 20000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.8 | |
| الصدمة ((m/s2) | 1.8 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 12 كجم | ||
| أبعاد الملف المتحرك | 240ملم | ||
| الحمل الأقصى: | 270 كجم | ||
الاختيارات الأخرى المتاحة لمتحركات الاهتزاز
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال الاهتزاز لاختبار عشوائي
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.

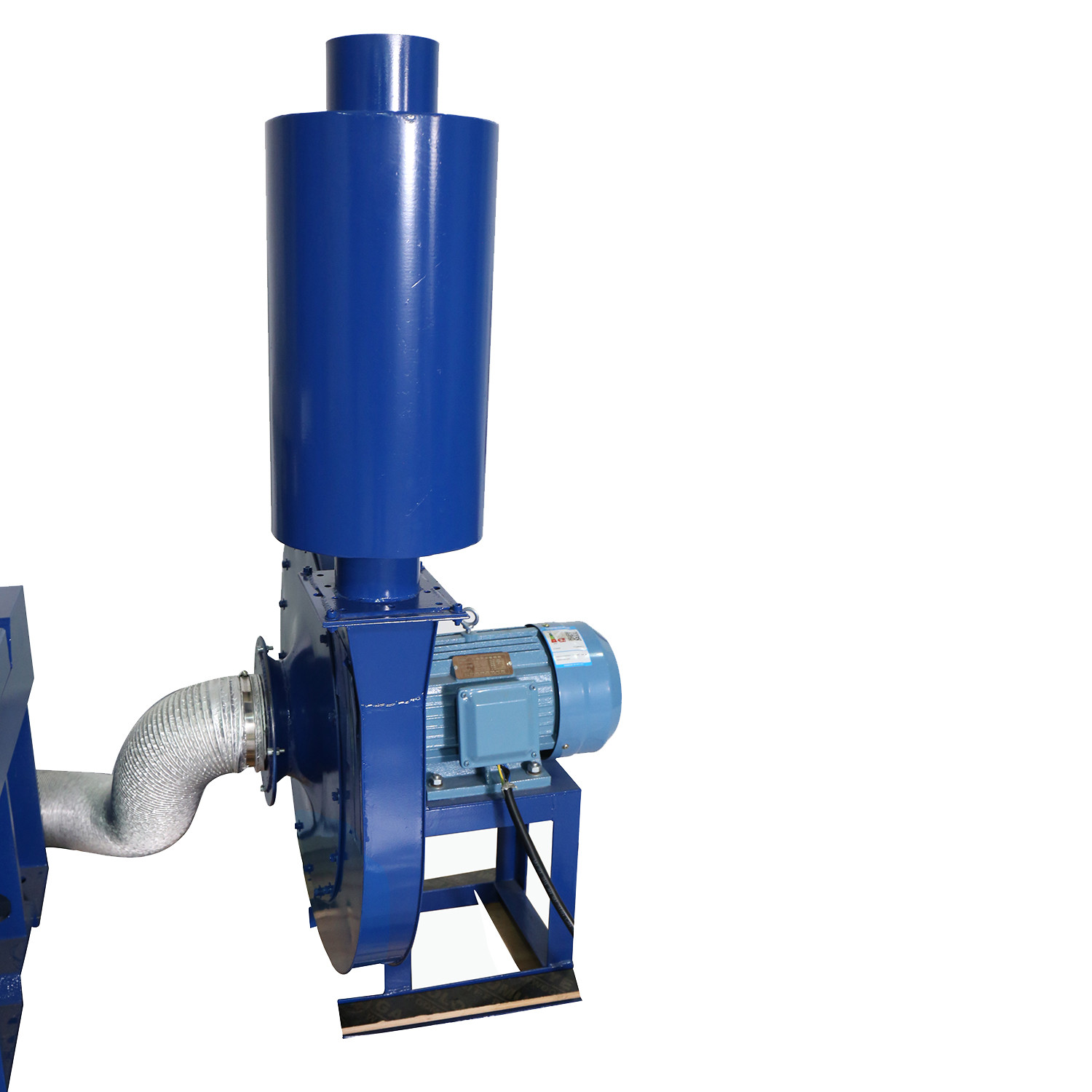

6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة سعة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية لجدول الاهتزاز الأفقي (اختبار المحور X،Y)
الصور للإشارة:
