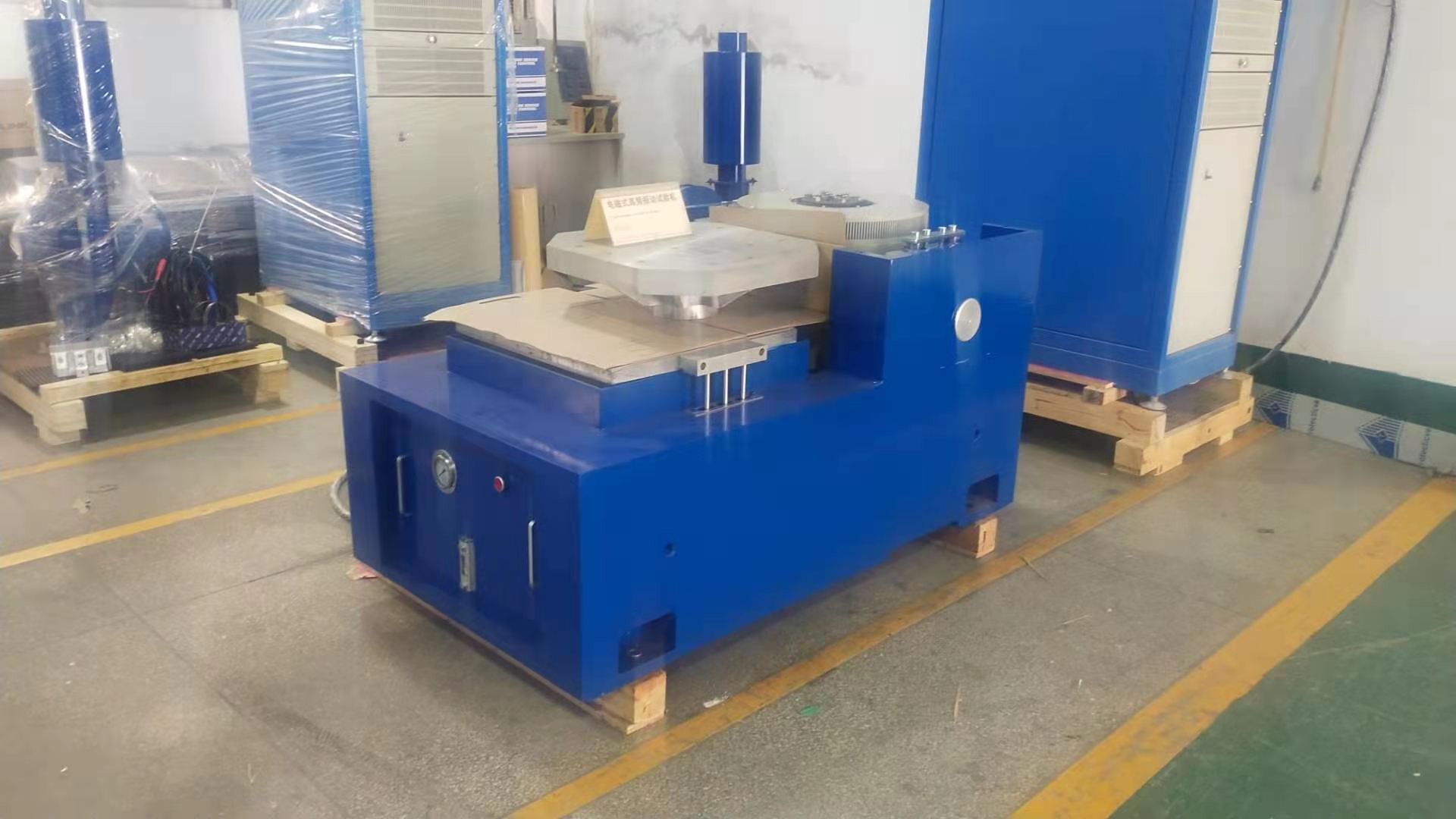

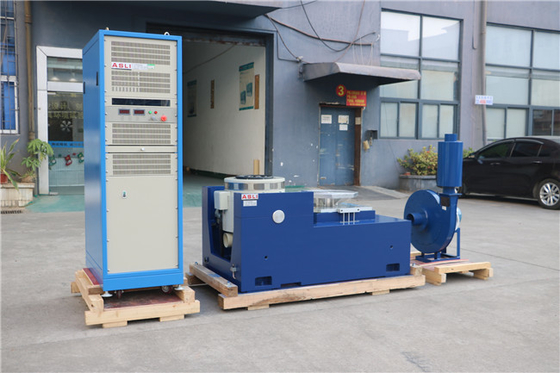

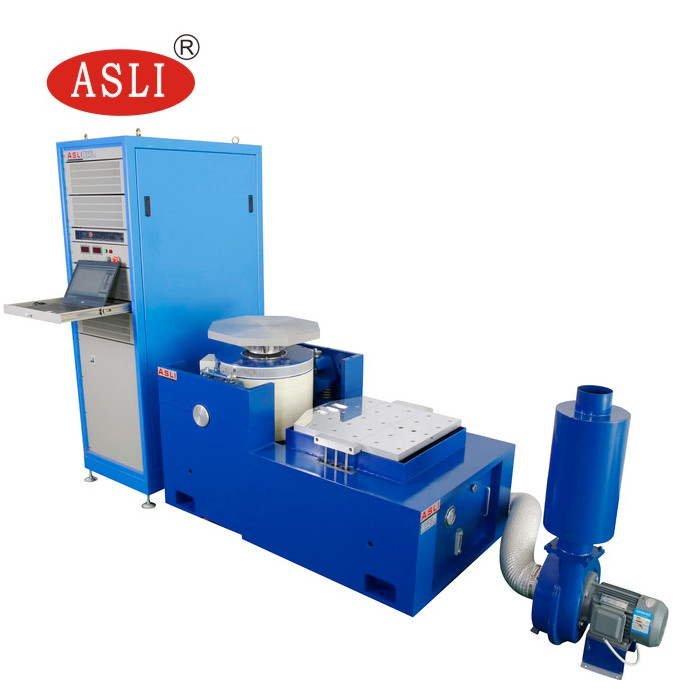

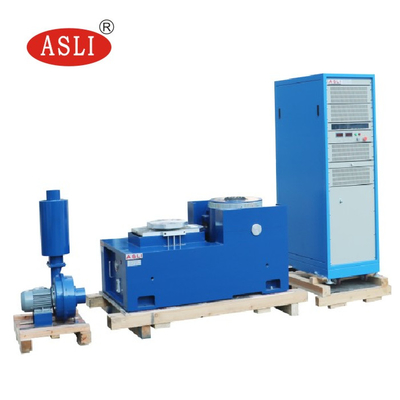

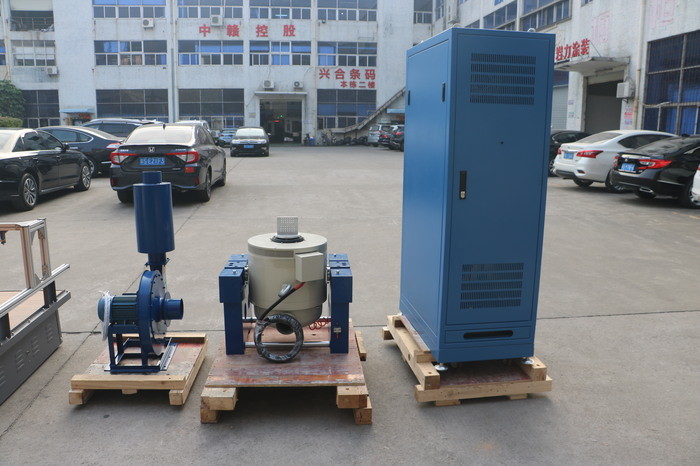

380V 3 Phase 3000N عمودي الاهتزاز اختبار آلة عشوائية
Product Details
| قوة جيبية: | 3000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | رَأسِيّ | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3500 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 25 ملم | ||
| إبراز |
آلة اختبار الاهتزاز العمودي 3000N,اختبار الاهتزاز العشوائي 3000N,آلة اختبار الاهتزاز ثلاثية الطور 380V |
||
Product Description
نظام الهزازات عالية السرعة للاختبار العشوائي للهزازات
نحن مصنعون لمنتجات سلسلة اختبار الاهتزاز الكهرومغناطيسي عالي الترددأنظمتنا تتبنى تقنيات متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل العجلات مع توجيه خطي، وعزل trunnion. هذه الآلات يمكن أن تؤدي X، Y،اختبارات الاهتزازات الصينوسية على ثلاث محاور و Z واختبارات الاهتزازات العشوائية على النطاق العريض، فضلا عن اختبارات النبضات الكلاسيكية (نصف الصينوس، ترابيزويدي، موجة أسنان المنشار) واختبارات طيف استجابة الصدمة. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني، والأسلحة، والطيران، والفضاء،الاتصالاتصناعات الكترونيات والأجهزة الكهربائية والأجهزة المنزلية
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة عالية على الحمل الغريب.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، وتوفير تثبيت محمول مريح.
- التكنولوجيا المتقدمة المتكاملة في جميع أنحاء النظام تضمن موثوقية عالية للدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع البالون الصغير ، مما يزيد من قدرة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- داخل مقعد تحميل صغير ، يتم تحقيق تسارع أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.

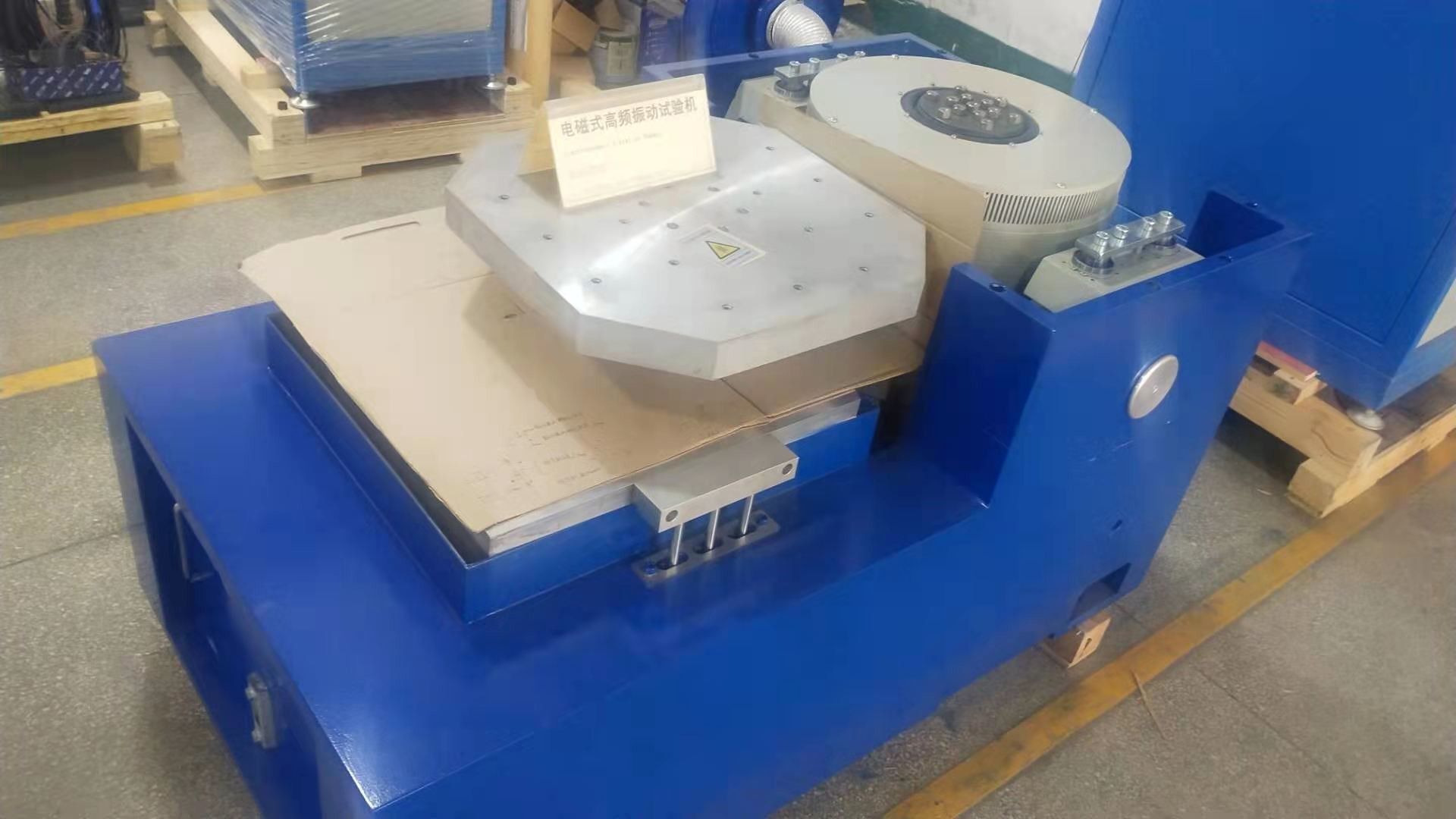

- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي ، مما يوفر الراحة للتثبيت والتنظيم.
- مسار ضغط ثابت، تصميم على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
- مضخة زيت مدمجة مع بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
المقابس العمودية الممتدة و المقابس المحددة من VT تم حسابها بدقة وتصميمها بعناية لضمان أن العميل يحصل على أفضل أداء،مادة عالية الجودة، والعمل الممتاز.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات حولآلة الاختبار الميكانيكية عالية التردد الالكتروديناميكية اختبار التعب الاهتزازيرجاءً لا تتردد في الاتصال بنا
