نظام اختبار الاهتزاز بالتبريد الهوائي مع طاولة هزاز ديناميكية ومثبت عينات مخصص
بالنسبة لنظام اختبار الاهتزاز، يرجى تجهيز المعلومات أدناه وإرسال استفسارك، وسنساعدك في التوصية بالطراز المناسب لك
وصف العينة
كتلة عينة الاختبار
أبعاد العينة
ملف تعريف الاختبار إن وجد
أقصى تسارع للاختبار
اختبار في اتجاه X,Y,Z أو اختبار في اتجاه Z فقط
مواصفات الطراز نظام اختبار الاهتزاز بالتبريد الهوائي مع طاولة هزاز ديناميكية ومثبت عينات مخصص
| مواصفات النظام | |||
| طراز النظام: | ES- 3 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المقدرة | جيبية (نيوتن) | 3000 | |
| عشوائية (نيوتن) | 3000 | ||
| صدمية (نيوتن) | 6000 | ||
| أقصى تسارع | جيبي (م/ث²) | 1000 | |
| عشوائي (م/ث² جذر متوسط المربع) | 1000 | ||
| صدمي (م/ث²) | 2000 | ||
| أقصى سرعة | جيبي (م/ث²) | 1.6 | |
| صدمي (م/ث²) | 1.6 | ||
| أقصى إزاحة | أقصى مسار حركة مم (من الذروة إلى الذروة) |
25 | |
| الملف المتحرك | 3.5 كجم | ||
| أبعاد الملف المتحرك | القطر 230 مم | ||
| أقصى حمولة: | 100 كجم | ||
خيارات أخرى متوفرة لهزازات الاهتزاز
| الطراز |
القوة الجيبية المقدرة (نيوتن) |
القوة العشوائية المقدرة (نيوتن) |
التردد النطاق (هرتز) |
التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) |
الإزاحة المقدرة (من الذروة إلى الذروة) مم |
أقصى تحميل (كجم) | الملف المتحرك (كجم) |
أبعاد الملف المتحرك (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال للاهتزاز للاختبار العشوائي
الميزات:
1. هيكل حلقي ديناميكي مصمم جيداً، مع تردد رنين محوري أعلى للمرحلة.
2. دائرة مغناطيسية مزدوجة، تسرب تدفق مغناطيسي منخفض، وهيكل مدمج ومنطقي.
3. محامل أسطوانية مستقيمة لذراع التأرجح وتوجيه صلابة هيكلي مركب، مع قدرة على تحمل الأحمال اللامركزية.
4. قاعدة عزل محورية مخصصة، وسهولة في التركيب والتحريك.
5. تقنية متطورة تدعم النظام لضمان موثوقية عالية للحلقة الديناميكية.
6. تصميم جديد لمجاري الهواء يعزز تأثير التبريد.
7. صلابة استاتيكية وصلابة ديناميكية للوسادة الهوائية الصغيرة للمحمل، مما يرفع سعة طاولة الاهتزاز ويحسن الأداء عند الترددات المنخفضة.المعايير الفنية لطاولة الاهتزاز الأفقية (اختبار المحورين X وY)
المعايير الفنية لطاولة الاهتزاز الرأسية (اختبار المحور Z):

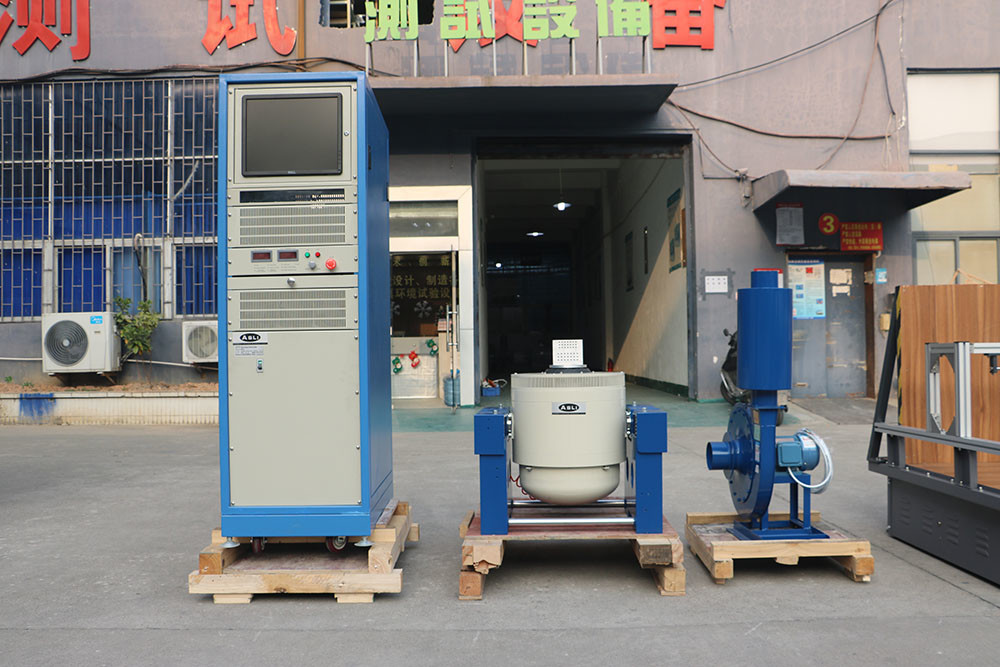

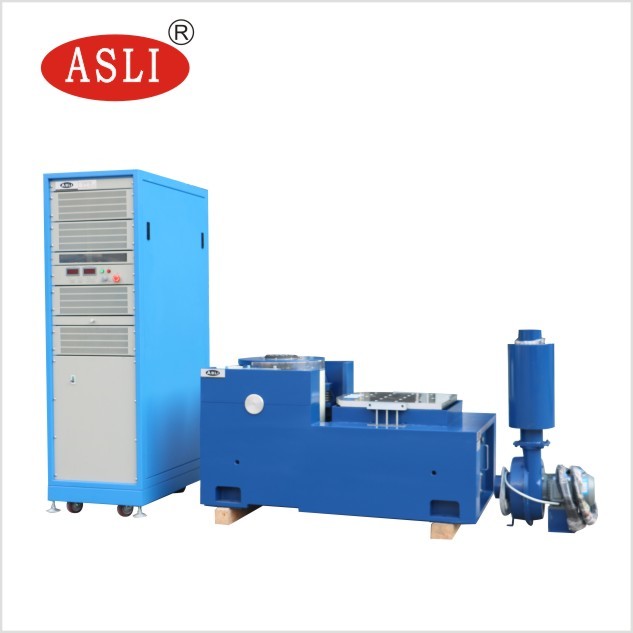

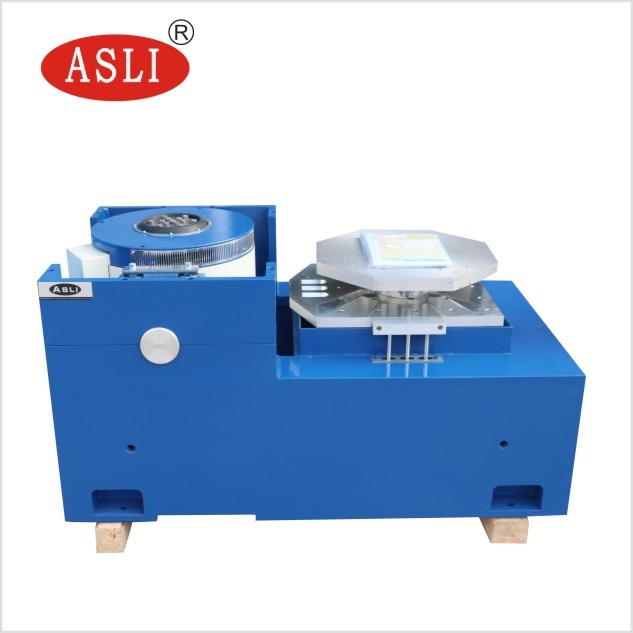

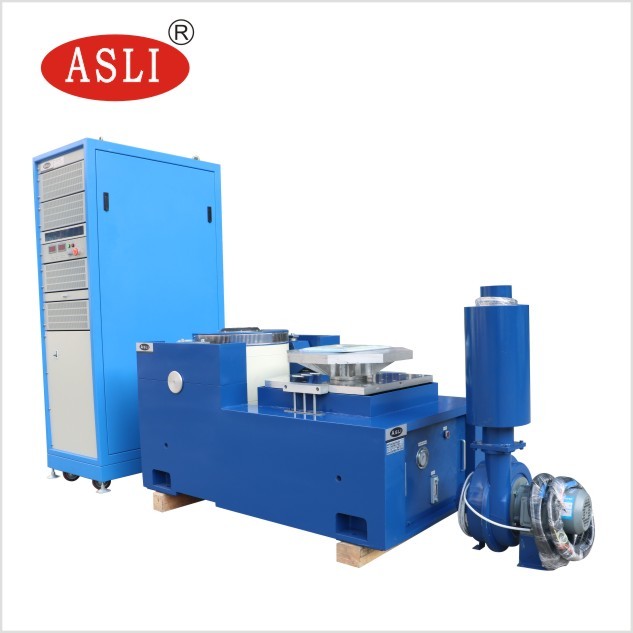

صور كمرجع:
صورة التغليف:
لأي استفسارات حول نظام اختبار الاهتزاز بالتبريد الهوائي مع طاولة هزاز ديناميكية ومثبت عينات مخصص، يسعدنا تواصلكم
