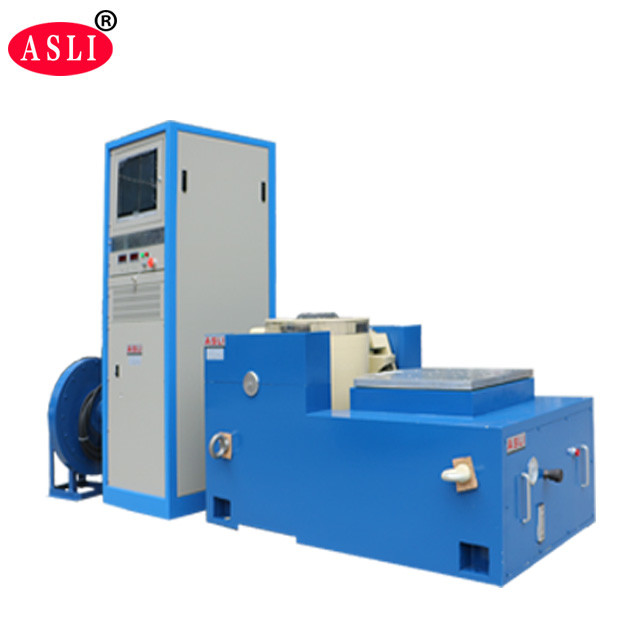

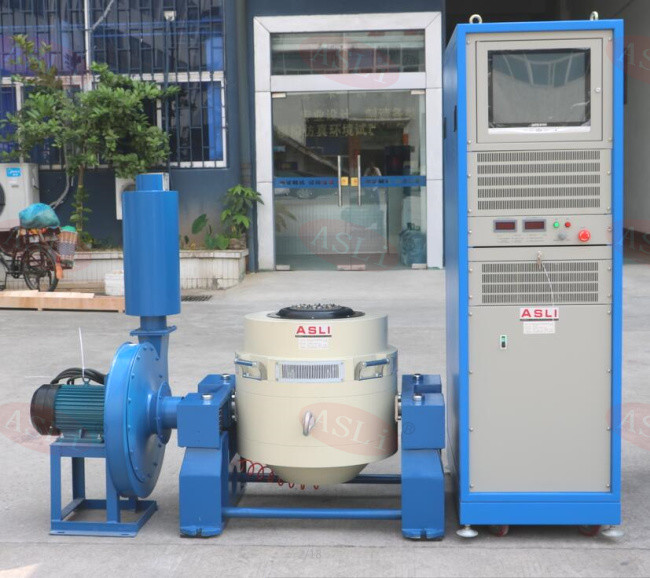

380V 2000kg.F مقعد اختبار الاهتزاز الكهروديناميكي مع تبريد الهواء
Product Details
| قوة جيبية: | 20000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي وأفقي | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3000 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 51 ملم | ||
| إبراز |
مقعد اختبار الاهتزاز الكهروديناميكي 380 فولت,مقعد اختبار الاهتزاز 2000 كجم.F,مقعد اختبار الاهتزاز المبرد بالهواء |
||
Product Description
جهاز اختبار الاهتزاز الكهروديناميكي 380 فولت 2000 كجم.ف مع تبريد الهواء هو نظام هزاز كهروديناميكي عالي التسارع مصمم لاختبار موثوقية المنتج. بصفتنا مصنعين لأجهزة اختبار الاهتزاز الكهروديناميكي عالي التردد وأجهزة اختبار إجهاد الاهتزاز عالي التردد، فإننا ندمج تقنيات متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، ودوائر العمل الهيكلية ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة مع التوجيه الخطي، وعزل الدعامة. تؤدي هذه الأنظمة اختبارات الاهتزاز الجيبي ثلاثية المحاور (X، Y، Z)، واختبارات الاهتزاز العشوائي واسع النطاق، واختبارات النبض الكلاسيكية (نصف جيبية، شبه منحرفة، موجة سن المنشار) بالإضافة إلى اختبار طيف استجابة الصدمات.
تُستخدم أنظمة اختبار الاهتزاز هذه على نطاق واسع في الصناعات المتطلبة بما في ذلك الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، والأجهزة المنزلية.
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مركب مستقيمة وموجهة للاستيراد، مما يوفر قدرة ممتازة على التحميل اللامركزي.
- أساس عزل الدعامة مخصص للاستخدام الهرموني، مع تركيب مريح متنقل.
- يضمن نظام الحركة المتقدم الموثوقية العالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للمحمل مع بالون صغير، مما يرفع سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
| الموديل | قوة الجيب المقدرة (نيوتن) | القوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من الذروة إلى الذروة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- ضمن منصة تحميل صغيرة، يتم تحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء منصة الجهاز بأكملها.
- المنصة الأفقية ومنصة الاهتزاز من نوع متكامل بهيكل مثالي، مما يوفر الراحة في التركيب والتعديل.
- مسار الضغط الساكن، على شكل V، مع قدرة مقاومة للانحدار ومقاومة للتحميل المائل.
- مضخة زيت مدمجة بهيكل جيد وسهلة التشغيل.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
تم حساب المنصة الرأسية الموسعة والمشابك المحددة بدقة وتصميمها بعناية لضمان حصول العميل على أفضل أداء بناءً على هيكل مثالي ومواد عالية الجودة وصناعة فائقة.
| الموديل | الوزن (كجم) | التردد الأقصى (هرتز) | حجم المنصة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (منصة دائرية) | 220 | 350 | φ1200 |
إذا كانت لديك أي استفسارات حولآلة اختبار الاهتزاز الكهروديناميكي عالية التردد لاختبار الإجهاد الميكانيكي، فلا تتردد في الاتصال بنا.
