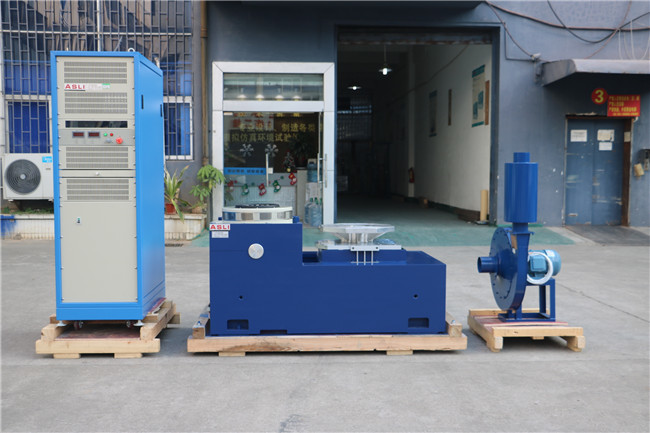

جهاز اختبار الاهتزاز 10KN ، أنظمة جدول اهتزاز الاهتزاز 1.8m / S
Product Details
| قوة جيبية: | 10000n | سرعة: | 1.8m/s |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي أو x ، y ، z الاهتزاز | تسريع: | 100g |
| تكرار: | 3 ~ 3000Hz | قوة: | 380V 3 مرحلة |
| النزوح: | 51mm | ||
| إبراز |
جهاز اختبار الاهتزاز 1.8m / s,جهاز اختبار الاهتزاز 10KN,أنظمة طاولة اهتزاز الاهتزاز 1.8m / s |
||
Product Description

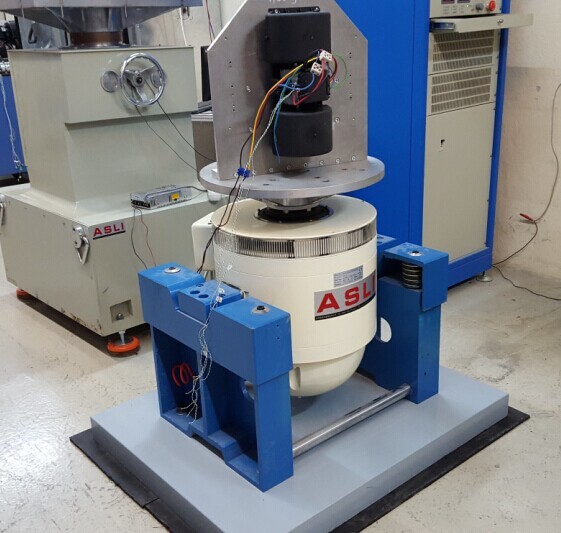

نحن مصنعون لسلسلة منتجات جهاز اختبار الاهتزاز الكهروديناميكي عالي التردد / جهاز اختبار إجهاد الاهتزاز عالي التردد. تعتمد أنظمتنا على تقنيات حديثة متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، دوائر العمل الهيكلية ذاتية التوليد، الدعم الهوائي، محامل الأسطوانة والتوجيه الخطي، وعزل المحور. هذه تمكن من إكمال اختبارات الاهتزاز الجيبي للمحاور الثلاثة X و Y و Z واختبارات الاهتزاز العشوائي واسعة النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيبية، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، والأجهزة المنزلية.
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
- دائرة مغناطيسية مزدوجة، تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانة قضيب التأرجح مستقيمة وموجهة للاستيراد، مع قدرة على الحمل اللامركزي.
- أساس عزل المحور مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم لضمان موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الثابتة والصلابة الديناميكية للبالون الصغير الحامل، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
| الموديل | قوة الجيب المقدرة (نيوتن) | قوة العشوائي المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من ذروة إلى ذروة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- ضمن منصة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء آلة العمل بأكملها.

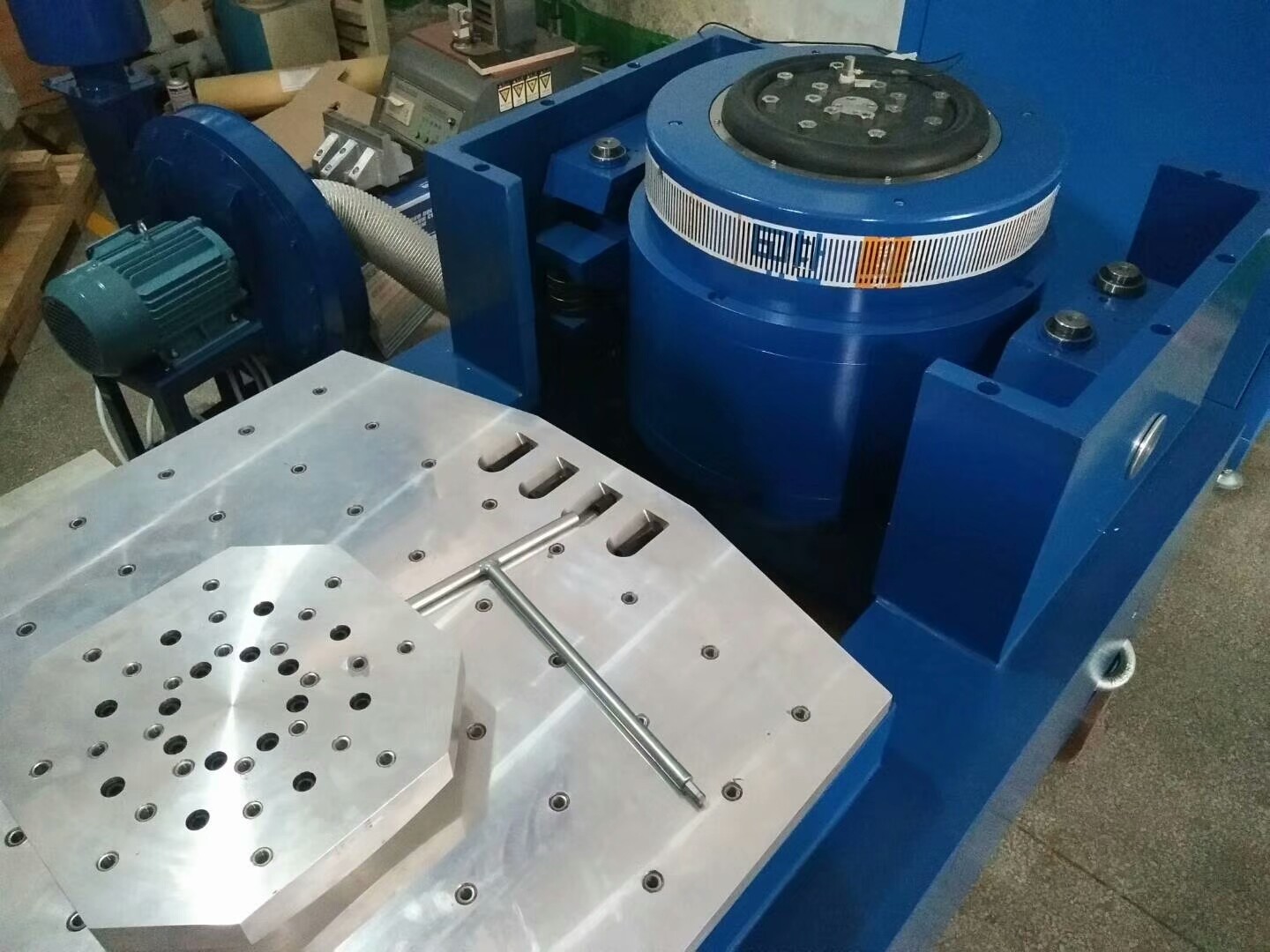

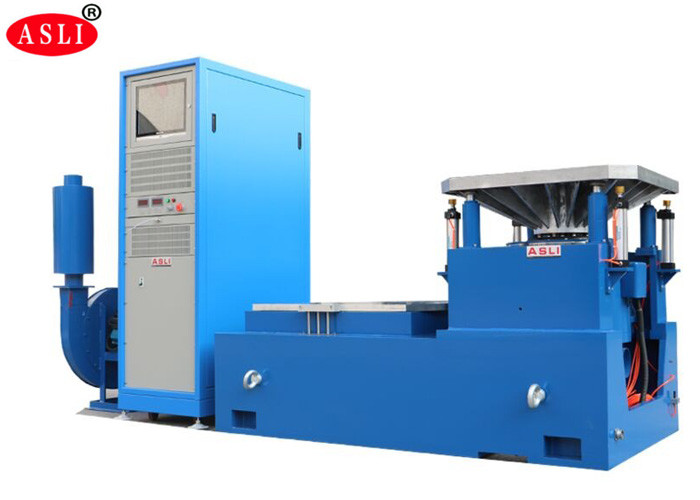

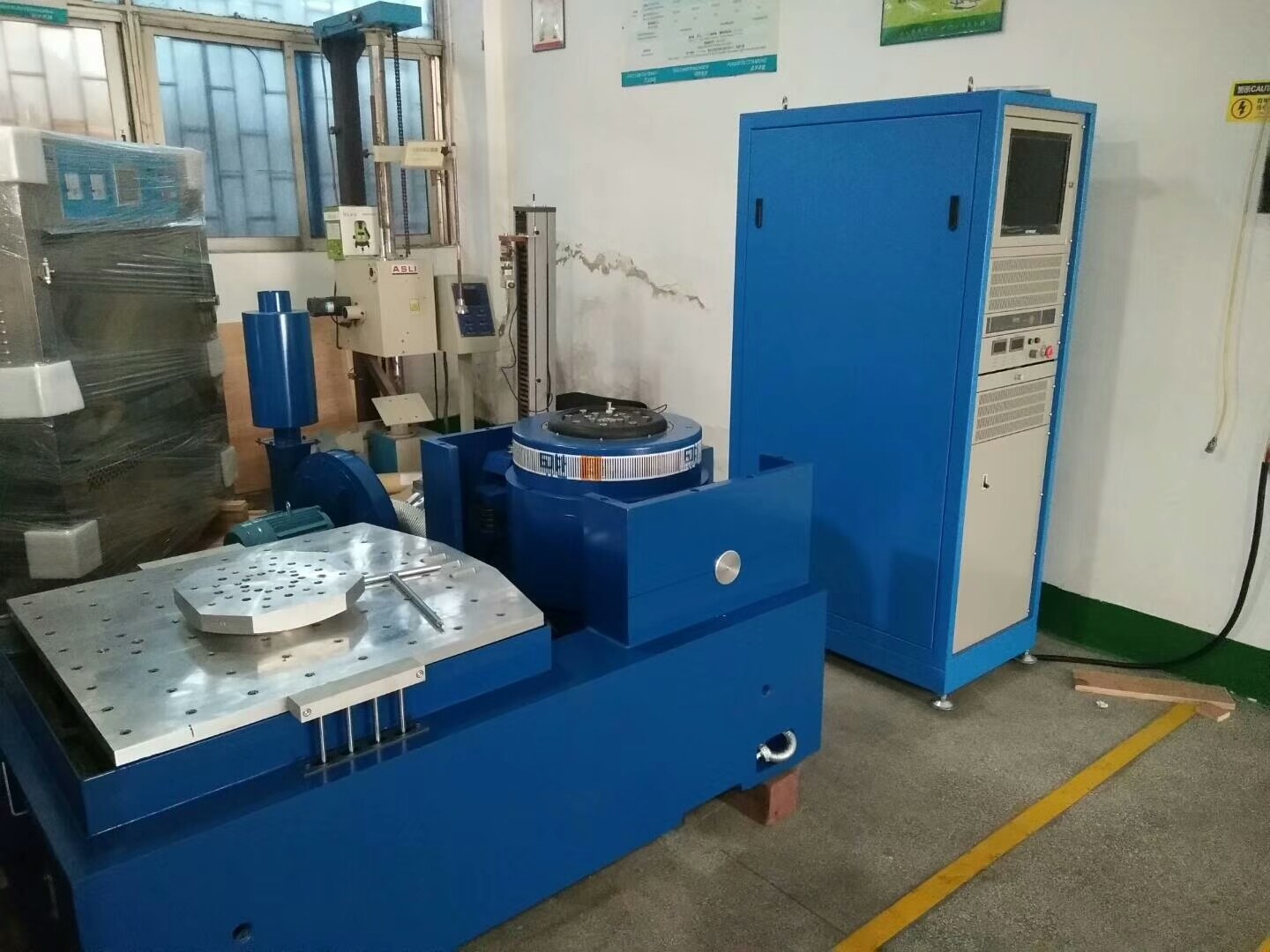

- المنصة الأفقية ومنصة الاهتزاز من النوع المتكامل، مع هيكل مثالي وسهولة في التركيب والتعديل.
- مسار الضغط الثابت، على شكل V، مع قدرة على مقاومة الميل والحمل المنحرف.
- مضخة زيت مدمجة، هيكل جيد وسهولة في التشغيل.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

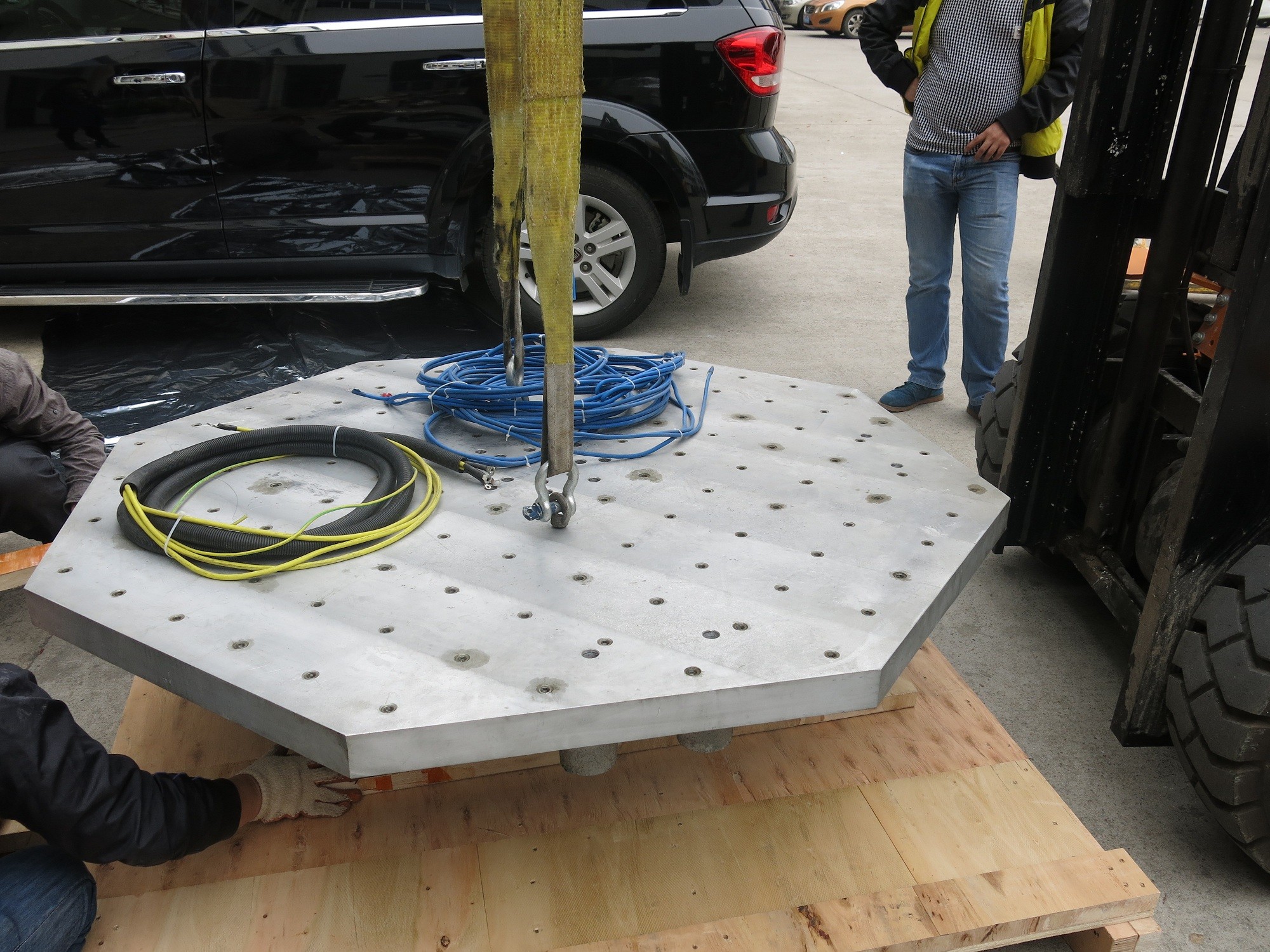

تم حساب المنصة الموسعة الرأسية VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والصنعة.
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المنصة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (منصة دائرية) | 220 | 350 | φ1200 |
Product Highlights
جهاز اختبار الاهتزاز 10KN بسرعة 1.8 م/ث، وتسارع 100 جم، وتردد 3-3000 هرتز، وإزاحة 51 مم. تتميز بدائرة مغناطيسية مزدوجة، وعزل مرتكز الدوران، واختبار المحور X/Y/Z. يفي بمعايير ISO 16750-3 وAmazon Series 6. مثالية لتطبيقات الطيران والإلكترونيات والدفاع.
