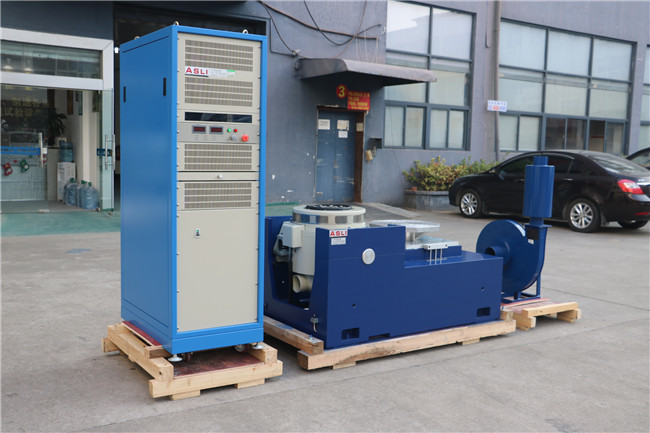

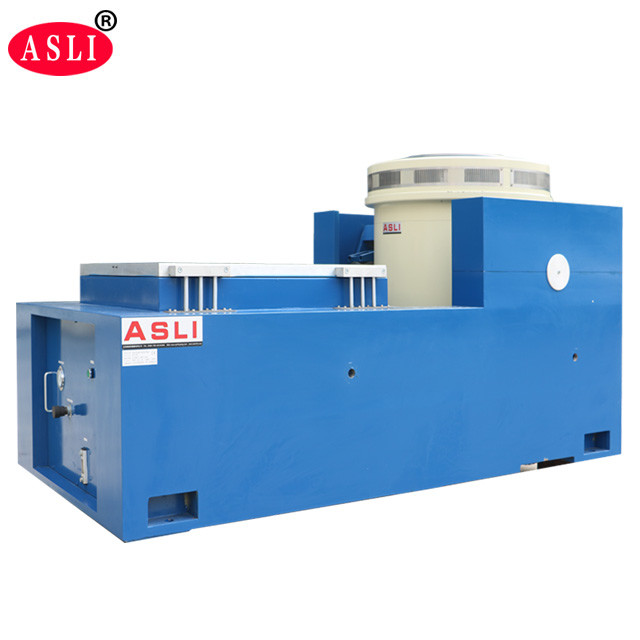

20kN معدات اختبار الاهتزاز العشوائي الأفقي للمختبر
Product Details
| قوة جيبية: | 20000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي وأفقي | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3000 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 51 ملم | ||
| إبراز |
معدات اختبار الاهتزاز الأفقي 20kN,اختبار الاهتزاز العشوائي للمختبر,معدات اختبار الاهتزاز العشوائي مع الضمان |
||
Product Description
نحن مصنعون لسلسلة منتجات جهاز اختبار الاهتزاز الكهروديناميكي عالي التردد / جهاز اختبار إجهاد الاهتزاز عالي التردد. تعتمد معداتنا على تقنيات حديثة متقدمة بما في ذلك "هيكل الدائرة المغناطيسية المزدوجة" و "دوائر العمل الهيكلية ذاتية التوليد" و "الدعم المحمول جواً" و "محامل الأسطوانة والتوجيه الخطي" و "عزل المحور."
يمكن لهذه الأنظمة إكمال اختبارات الاهتزاز الجيبي لمحور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيبية، شبه منحرفة، موجة سن المنشار) واختبارات طيف استجابة الصدمة. تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية.
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مركب موجهة بشكل مستقيم وموجهة للاستيراد، مما يوفر قدرة ممتازة على الأحمال اللامركزية.
- أساس عزل المحور مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الثابتة والصلابة الديناميكية للبالون الصغير الحامل، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
| الموديل | قوة الجيب المقدرة (N) | قوة العشوائي المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ثانية²) | السرعة المقدرة (م/ثانية) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

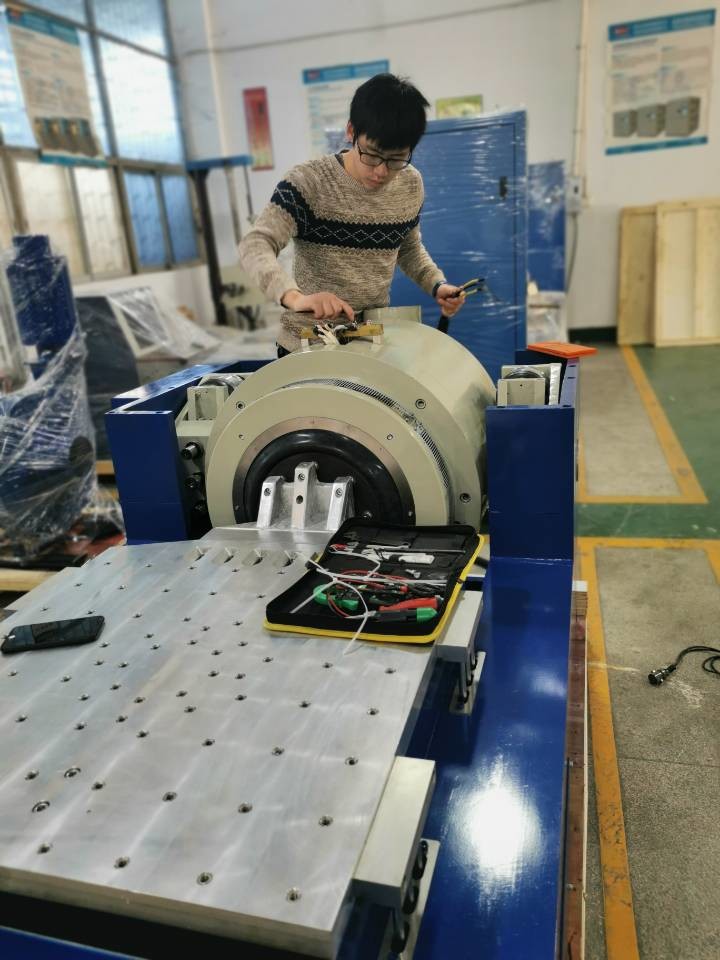

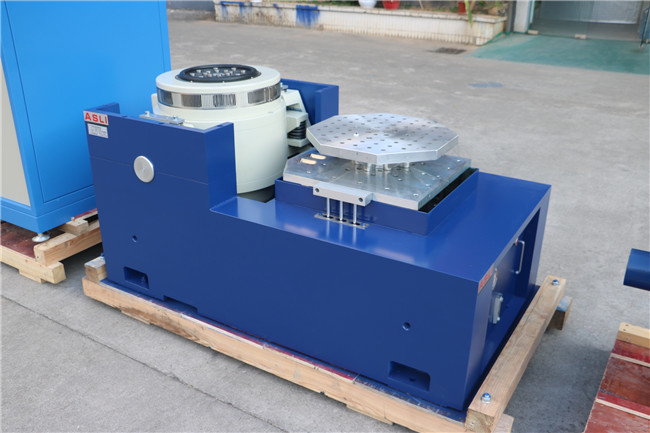

- ضمن منصة تحميل صغيرة، يتم تحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء منصة الجهاز بأكملها.
- المنصة الأفقية ومنصة الاهتزاز من نوع متكامل بهيكل مثالي، مما يوفر الراحة في التركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة مقاومة للانحدار ومقاومة للحمل المنحرف.
- مضخة زيت مدمجة، هيكل جيد وسهولة التشغيل.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
تم حساب المنصة العمودية الموسعة VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والصنعة.
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المنصة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (منصة دائرية) | 220 | 350 | φ1200 |
إذا كان لديك أي استفسارات حول جهاز اختبار إجهاد الاهتزاز لآلة اختبار الاهتزاز الكهروديناميكي عالي التردد، فلا تتردد في الاتصال بنا.
