معدات اختبار الاهتزازات ذات الطاقة الكهربائية عالية التردد لاختبار الحزم
اختبار الاهتزازات الكهرومغناطيسية تماما وفقا للتجربة المتعلقة بطارية التصميم القياسي، محاكاة، في ظل حالة معينة من اختبار الاهتزازات من البطارية،يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز، وفقًا للتردد المحدد ، يجب ألا تسرب بطارية التسارع والانحراف على طول الاهتزاز في عينة البطارية من ثلاثة اتجاهات عمودية لبعضها البعض ،لا تفقد قلبك، لا مكسورة، لا حريق والانفجار.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من حامل البالون الصغير، وزيادة القدرة على تحمل طاولة الاهتزاز، وتحسين أداء الترددات المنخفضة.

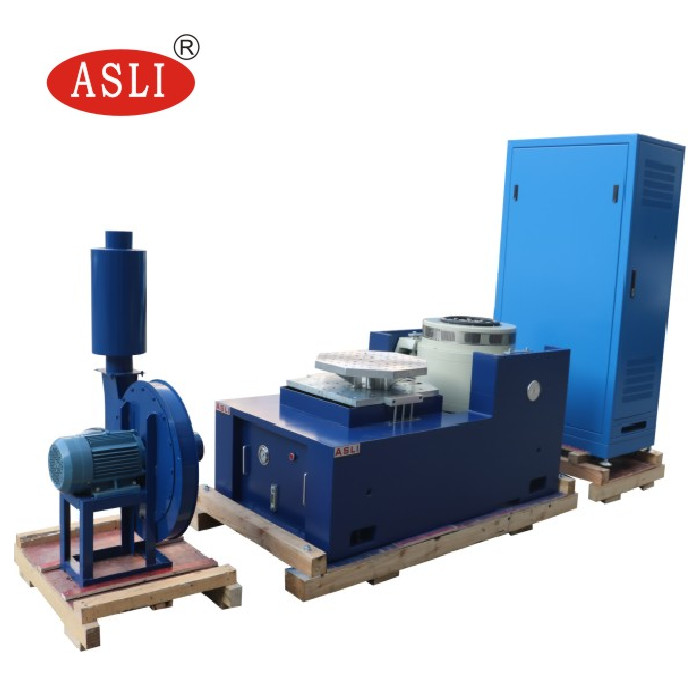

تكوين آلة اختبار الاهتزاز الكهرومغناطيسي عالية التردد:
مقعد اختبار الاهتزاز، مكبر الطاقة، مروحة التبريد، طاولة الزحف، الموسع الرأسي

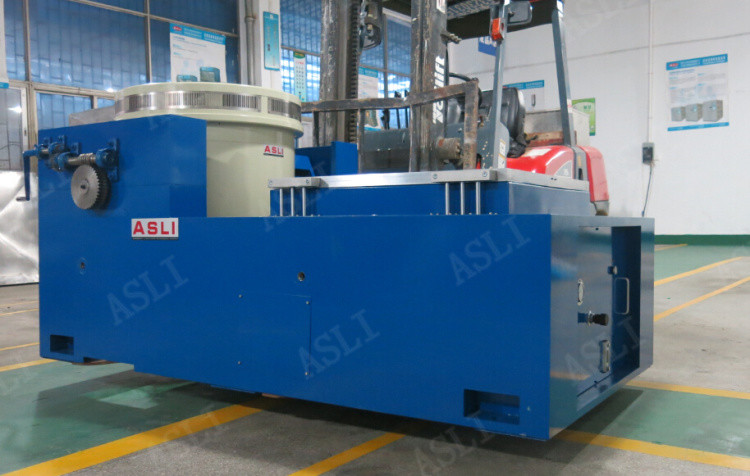

خصائص الوقوف الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي من النوع المتكامل، مع هيكل مثالي، وسهولة التثبيت والتكييف.
مسار الضغط الثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
الخصائص العمودية للمقعد الممتد:
VT العمودية الممتدة البنك والشفرات المحددة، الدقة المحسوبة، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا
إذا كنت بحاجة إلى مزيد من المعلومات حول جهاز الاختبار الاهتزازية عالية التردد 3500 هرتز، يرجى الشعور بالحرية في الاتصال بنا.
