350000N نظام شاكر الكهروديناميكي ، معدات مختبر الاهتزاز IEC62133
Product Details
| نطاق التردد (هرتز):: | 3-3500 | التسارع المقدر (م / ث 2): 0 ~ 1000: | 0 ~ 1000 |
|---|---|---|---|
| قوة الجيب المقدرة:: | 1000 ~ 350000 | ماكس تحميل:: | 70 ~ 4500 كجم |
| لفائف متحركة:: | 2.5 ~ 300 كجم | أبعاد الملف المتحرك:: | Φ150 ~ Φ870 ملم |
| اتجاه الاهتزاز: | عمودي أو x ، y ، z الاهتزاز | ||
| إبراز |
350000N نظام هز الكهروديناميكي,IEC62133 معدات مختبر الاهتزاز,هزة عالية التردد هز |
||
Product Description

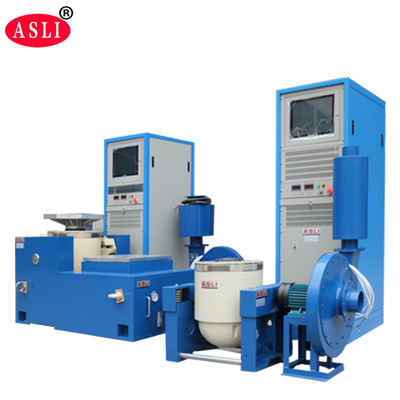

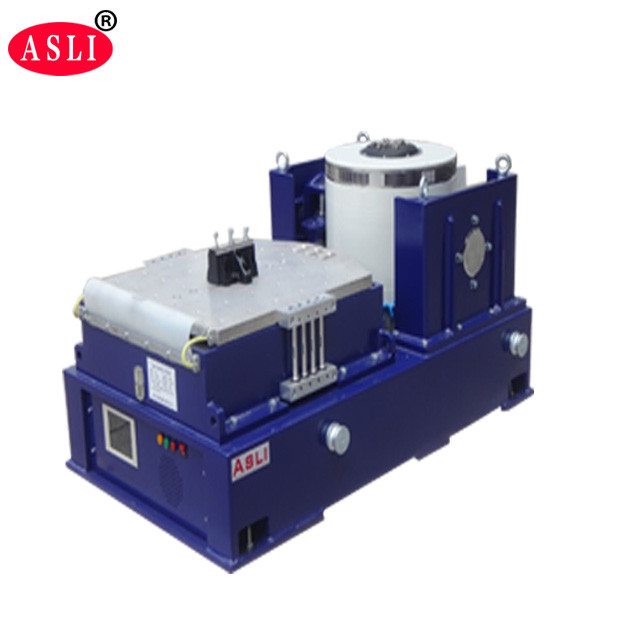

نحن مصنعون لسلسلة أجهزة اختبار الاهتزاز الرقمية الكهروديناميكية ES-20 وآلات اختبار الاهتزاز عالية التردد. تعتمد هذه المنتجات على تقنيات حديثة متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، دوائر العمل الهيكلية ذاتية التوليد، الدعم الهوائي، محامل الأسطوانة والتوجيه الخطي، وعزل المحور. وهي قادرة على إكمال اختبارات الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيبية، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الأجهزة المنزلية، وغيرها من المجالات.
| الموديل | قوة الجيب المقدرة (N) | قوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للحمولة (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مستقيمة وموجهة للاستيراد، مما يوفر قدرة عالية على التحمل للحمل اللامركزي.
- قاعدة عزل المحور مخصصة للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المنصة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (منصة دائرية) | 220 | 350 | φ1200 |
نحن مصنعون لمعدات الاختبار ولدينا تاريخ طويل. على مدار الـ 28 عامًا الماضية، كرسنا أنفسنا لمعدات اختبار البيئة المحاكاة وآلات اختبار الاهتزاز والصدمات الميكانيكية. جهاز اختبار الاهتزاز الرقمي الكهروديناميكي ES-20 وآلة اختبار الاهتزاز عالية التردد هما منتجانا المميزان، وقد حصلنا على شهادة CE لهذا الجهاز.

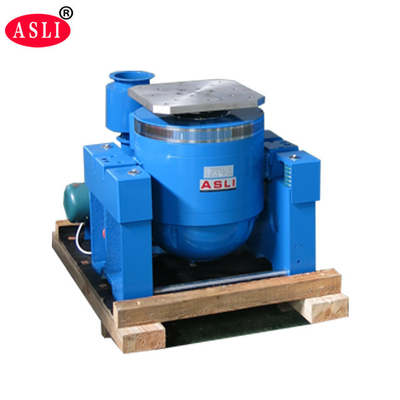

فيلم PP أولاً، ثم رغوة بسمك 10 مم بين الجهاز والصندوق، ومن الخارج صندوق خشبي قياسي للتصدير.
