معدات اختبار الاهتزاز ES-6.pdf
أجهزة الاهتزاز الكهرومغناطيسية المعتمدة لاختبار معدات المختبر
الخصائص:
تستخدم قاعدة الجهاز المواد عالية الجودة، وتثبيت بسهولة، والتشغيل سلس، لا تحتاج إلى تثبيت The، والتحكم في دائرة التحكم رقمنة التحكم وتردد العرض،PID يضبط الوظيفة، يسبب عمل المعدات لتكون أكثر استقرارا، وموثوقية، ويمسح التردد وطريقة تشغيل التردد الثابت،يتكيف مع طلب اختبار المهنة المختلفة لحل تداخل الحقل الكهرومغناطيسي القوي إلى دائرة التحكم، وزيادة وقت العمل المحدد، بحيث يصل المنتج المختبر إلى وقت الاختبار الدقيق.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |

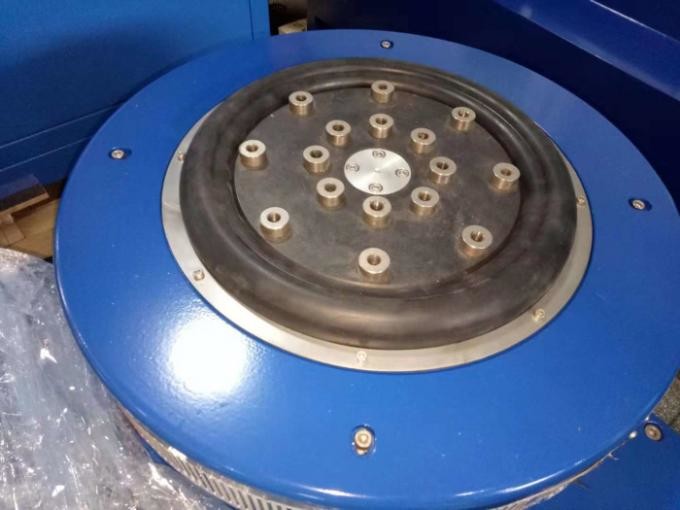

بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

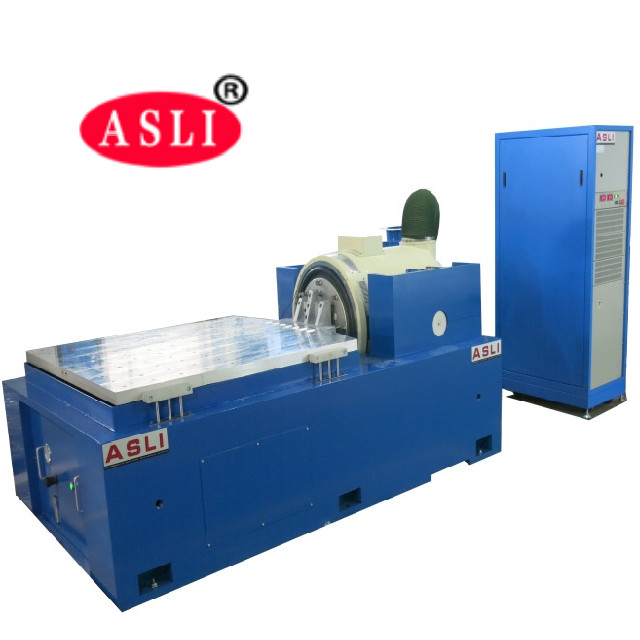

المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
اختبار الاهتزازات الكهرومغناطيسية تماما وفقا للتجربة المتعلقة بطارية التصميم القياسي، محاكاة، في ظل حالة معينة من اختبار الاهتزازات من البطارية،يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز، وفقا للتردد المحدد، وتسارع ونمط الانتقال على طول الاهتزاز عينة البطارية من ثلاثة اتجاهات عمودية متبادلة قياس البطارية لا ينبغي أن تسرب،لا تفقد قلبك، لا مكسورة، لا حريق والانفجار.
