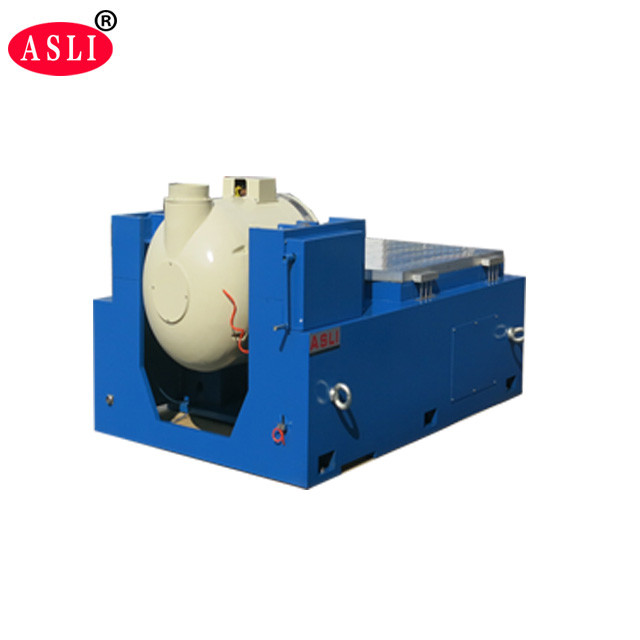

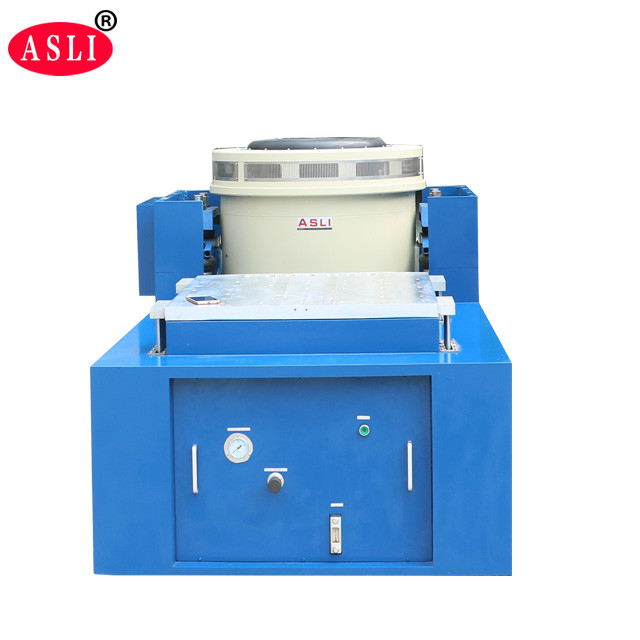

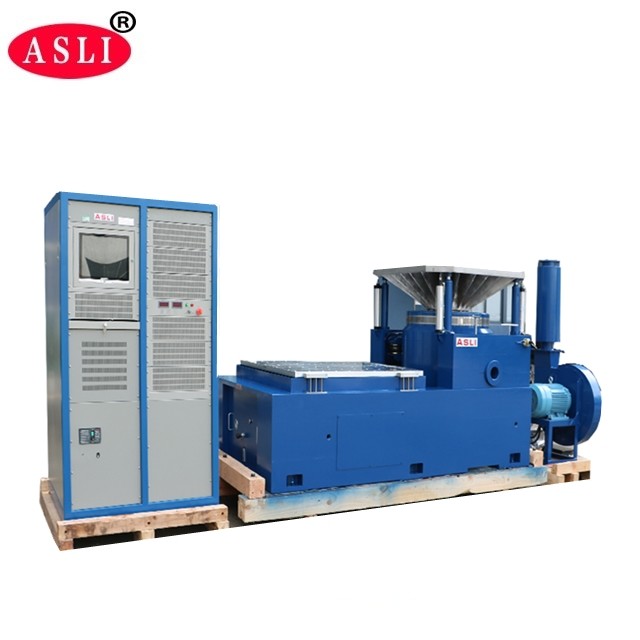

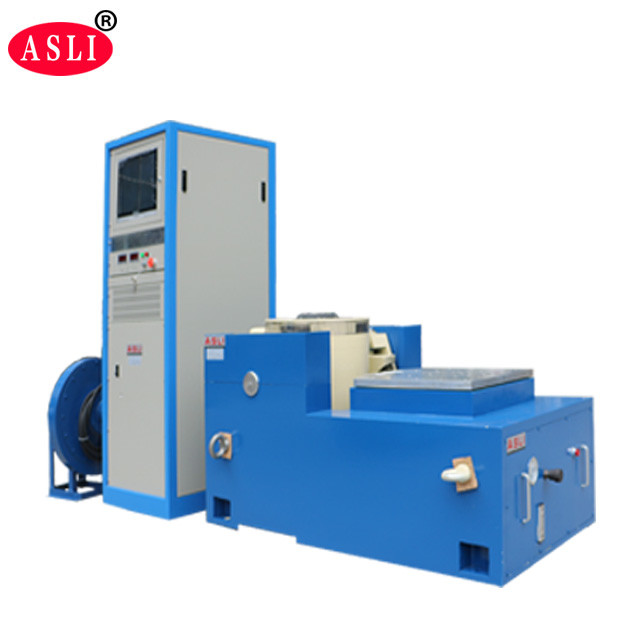

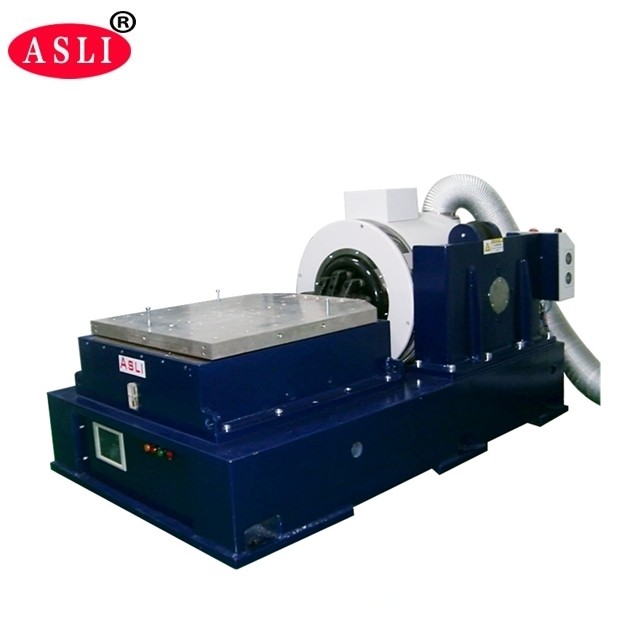

آلة اهتزاز 2500 هرتز ، أنظمة اختبار شاكر 1.8 م / ث
Product Details
| قوة جيبية: | 20000n | نطاق التردد: | 3 هرتز إلى 2500 هرتز |
|---|---|---|---|
| سرعة: | 1.8m/s | مباشرة: | س ، ص ، ض |
| تسريع: | 100g | اللف المتحرك: | 30 كجم |
| حمولة: | 300 كجم | ||
| إبراز |
أنظمة اختبار شاكر 2500 هرتز,آلة اهتزاز 2500 هرتز,أنظمة اختبار شاكر 1.8 م / ث |
||
Product Description

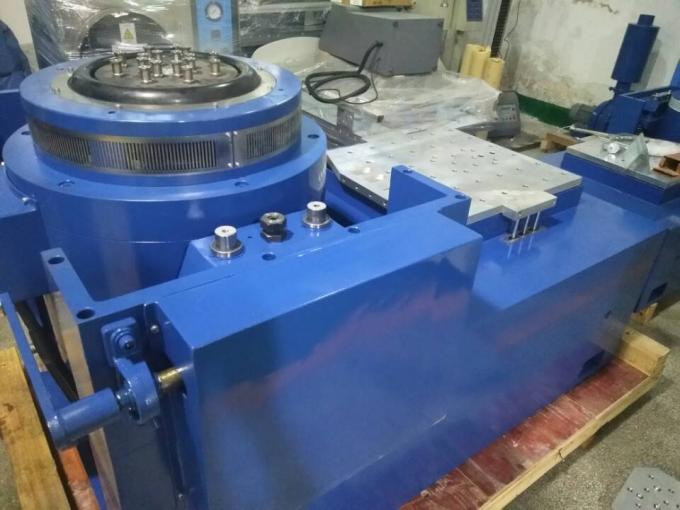

الـES-20 اختبار الاهتزازات الرقمية للديناميكا الكهربائيةهي آلة اختبار الاهتزاز عالية التردد مصممة لمحاكاة دقيقة لاهتزاز البيئة وظروف الصدمة.الاهتزازات الصينية ثلاثي المحور X و Y و Zوكذلكاختبارات الاهتزازات العشوائية على النطاق العريض، جنبا إلى جنب مع اختبار النبضات الكلاسيكية (نصف الجانب، طرق، موجة أسنان المنشار) وتحليل طيف استجابة الصدمة.
المصنعة من قبل ASLi28 سنة من الخبرةفي معدات اختبار المحيطات المحاكاة وأجهزة اختبار الاهتزازات الميكانيكية والصدماتشهادة CEو هو منتج نجوم في تشكيلة لدينا.
فيلم PP أولاً، ثم رغوة 10 ملم بين الجهاز والحافظة، وخارجها عبارة عن علبة علبة تصدير قياسية.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دائرة مغناطيسية مزدوجة - تسرب تدفق مغناطيسي منخفض ، هيكل مضغوط ، وتخطيط عقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة تحميل غريبة ممتازة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل ، مما يزيد من سعة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
سلسلة ES-20 الجهاز الرقمي الالكتروديناميكي الاهتزاز اختبار تبني تقنيات حديثة متقدمة بما في ذلكهيكل دائرة مغناطيسية مزدوجة,حلقات عمل الهيكل العظمي ذاتية التوليد,الدعم الجوي,محامل عجلات وتوجيهات خطية، وعزل الدرجتتيح هذه التقنيات إكمال اختبارات الاهتزازات الصينوسية ثلاثية المحورات X، Y، Z واختبارات الاهتزازات العشوائية على النطاق العريض، وكذلك اختبارات النبضات الكلاسيكية (نصف الصينوس، التريبزويدي،موجة الأسنان المنشارة) واختبار طيف استجابة الصدمة.
هذه المنتجات تستخدم على نطاق واسع فيالدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزليةومجالات أخرى.
إذا كان لديك أي أسئلة حول اختبار الاهتزاز العمودي والأفقي، يرجى الشعور بالحرية في الاتصال بنا. نحن سعداء لمساعدتك.
