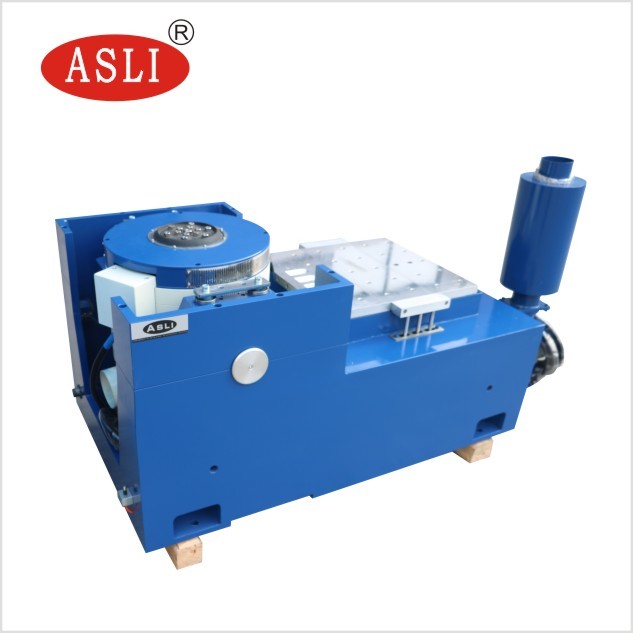

IEC 60335-2-24 عالية التردد العمودية والأفقية الهيدرولوجية الاهتزاز الهزاز
الهزازات عالية التردد هي نوع من الأجهزة الميكانيكية المستخدمة لأداء الاختبارات الميكانيكية والتحليلات على مواد ومكونات مختلفة.يعمل عن طريق توليد اهتزازات عالية التردد التي يمكن أن تحاكي الظروف البيئية في العالم الحقيقي أو تسريع اختبار التعب المنتج.
الوظيفة الأساسية لمزلق الاهتزاز عالي التردد هي تكرار الإجهاد الميكانيكي والإجهاد الذي قد يعاني منه المكون أو المادة في تطبيقه المقصود.ويمكن أيضا أن تستخدم لإجراء تحليل الطرق وقياسات الرنين، والتي هي ضرورية لتحسين أداء المنتج وتقليل مشاكل الضوضاء والاهتزاز.
عادةً ما يتكون الهيكتر من محرك كهروديناميكي أو هيدروليكي ينتج اهتزازات عالية التردد. يتم تركيب العينة على جهاز إصلاح ، والذي يتم توصيله بجهاز الهز.المزلق يولد الاهتزاز المطلوب من خلال تسريع سريع وتباطؤ الأربطة بطريقة خاضعة للرقابة.
ويمكن تخصيص هذه الاهتزازات من حيث التردد والوسع والمدة لمحاكاة الظروف البيئية المختلفة، مثل درجة الحرارة والرطوبة.هذا يسمح باختبار مختلف المكونات والمواد ويساعد المهندسين على تحديد العيوب والضعف المحتمل في التصميم.
بشكل عام، the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
المعلمات التقنية لجهاز اختبار الاهتزاز:
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
مقيّم ديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
المعلمات التقنية للأفقيةالموسع:
المعلمات التقنية للقطر الرأسيالموسع:
IEC 60335-2-24 عالية التردد العمودية والأفقية الهيدرولوجية الاهتزاز الهزاز خصائص الاختبار:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
إذا كان لديك أي شكوك أو احتياجات حول IEC 60335-2-24 عالية التردد العمودي والأفقي الالكتروديناميكية الهزة الهزاز، يرجى الشعور بحرية الاتصال بنا.
