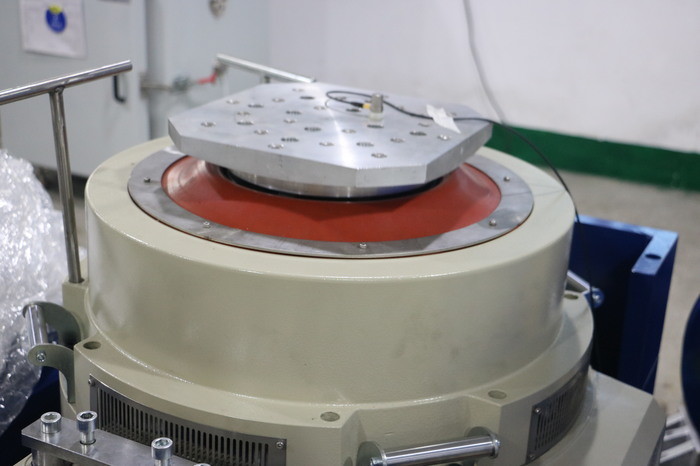

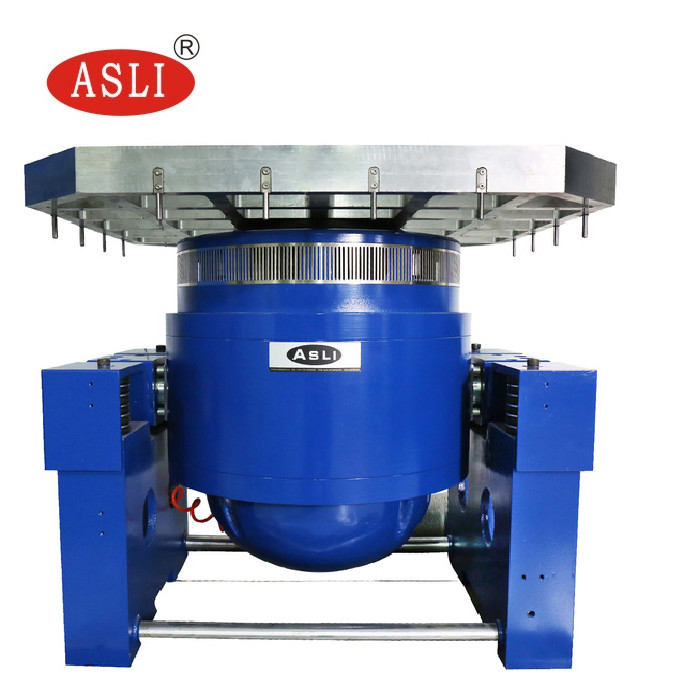

تلبية الهزاز شاكر الكهروديناميكي القياسي Ista لاختبار مقاومة الاهتزاز العشوائي
Product Details
| قوة الاهتزاز: | 1000 كجم | تكرار: | 5 ~ 3500 هرتز |
|---|---|---|---|
| مواد الجدول: | سبائك الألومنيوم | اتجاه الاهتزاز: | الاهتزاز العمودي |
| اختبارات الاهتزاز: | جيبية وعشوائية | المراقب المالي: | فينزو |
| وظيفة: | اختبار مقاومة الاهتزاز العشوائي | معيار الاختبار: | ISTA |
| إبراز |
شاكر كهرديناميكي قياسي من Ista,اختبار مقاومة الاهتزاز شاكر كهروديناميكي,معدات اختبار الاهتزاز العشوائي 3500 هرتز |
||
Product Description
في اختبار الاهتزاز ، يُطلب بشكل عام أن تحتوي إشارة عشوائية على قيم ذروة تزيد على ثلاثة أضعاف قيمة RMS.القوة التي تنتجها محفز محدودة في المقام الأول من خلال تأثير التسخين من التيار، قيمة RMS بينما يتم التأثير على تصنيف مكبر الطاقة من قبل قيم الذروة.
تحميل الوثيقة: معدات اختبار الاهتزاز ES-10 (PDF)تم تصميم اختبار الاهتزازات الكهرومغناطيسية عالية التردد الصيني والعشوائي بشكل كامل وفقًا لمتطلبات الاختبار القياسية المتعلقة بالبطاريات.إنه يحاكي اختبار الاهتزاز للبطاريات في ظروف محددة: يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز وتخضع للتردد المحدد والسرعة والتحرك على طول ثلاثة اتجاهات عمودية مع بعضها البعض. بعد الاختبار،يجب ألا تسرب عينة البطارية، فقدان القدرة، كسر، اشتعال النار، أو انفجار.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| مخرج مكبر | 30 كيلو فاي |
|---|---|
| SNR | > 65 ديسيبل |
| الجهد المسمّى للخروج | 120 ساعة |
| الأبعاد (L × W × H ، غير معبأة) | 800 × 900 × 2,100 مم |
| حجم الهواء | 0.46 م3/س |
|---|---|
| القوة | 7.5 كيلوواط |
| قطر قناة الهواء | 200 ملم |
| ضغط الهواء | 8.8 كيلو بايت |
| التثبيت | قادرة على التوصيل إلى السقف (حتى اثنين من انحناءات 90 درجة) ، ما يصل إلى 20 قدم |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة عالية على الحمل الغريب.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة و صلابة ديناميكية للبالون الصغير الذي يحمل يزيد من سعة طاولة الاهتزاز و يحسن أداء الترددات المنخفضة.
يمكن أيضًا الجمع بين الاهتزاز الكهرومغناطيسي الذي يلبي معيار ISTA لاختبار مقاومة الاهتزاز العشوائي وغرفة اختبار درجة الحرارة والرطوبة لاختبار البيئة الشامل.
