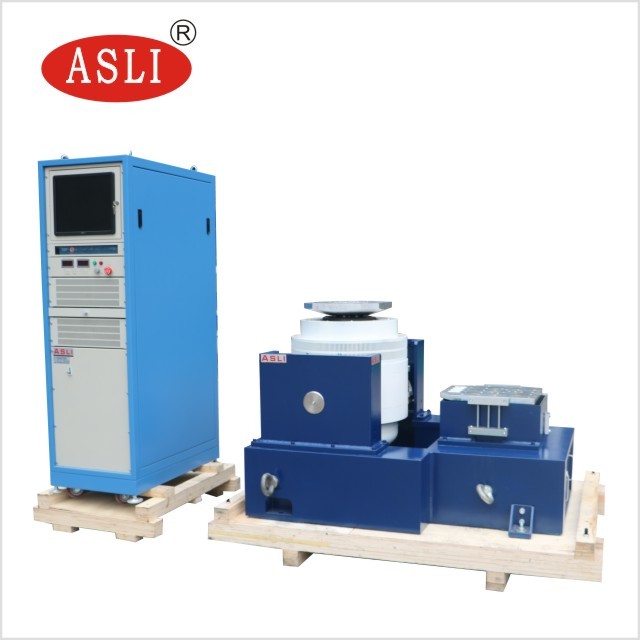

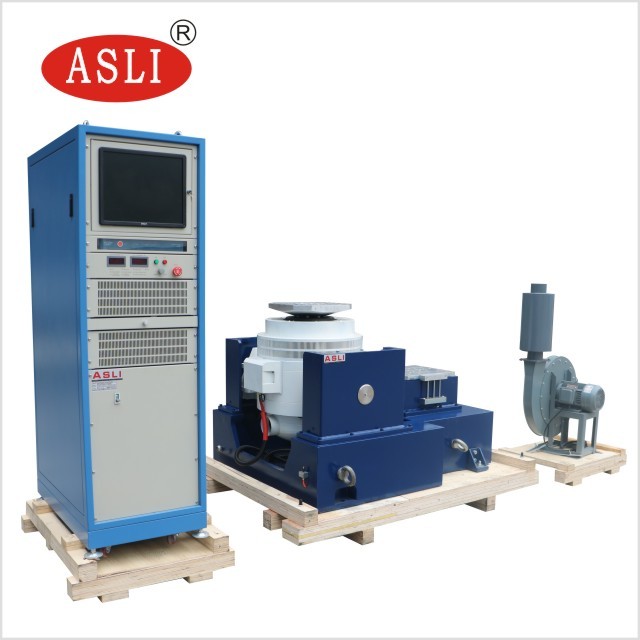

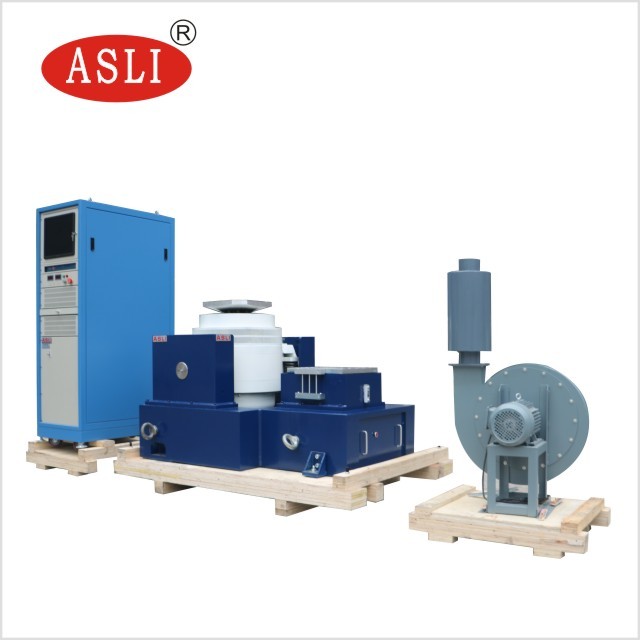

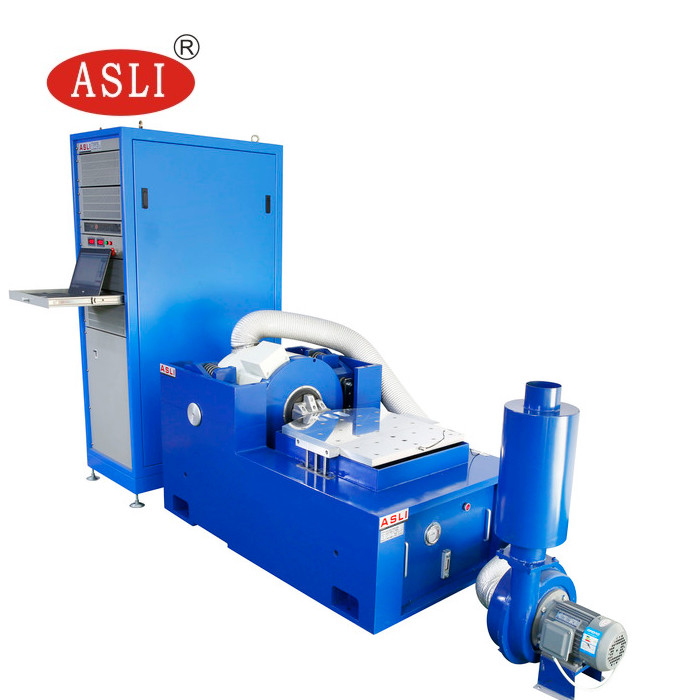

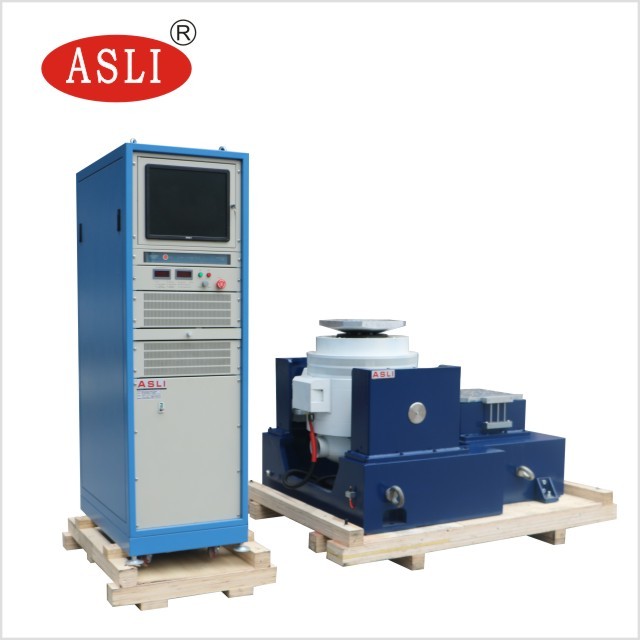

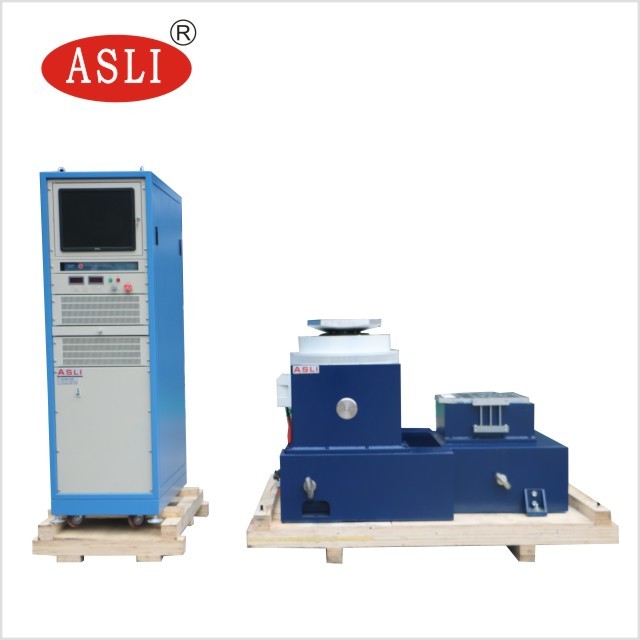

آلة اختبار الصدمات الميكانيكية الكهروديناميكية العمودية لاختبار نظام شاكر الاهتزاز
يتم استخدام شاكر الاهتزاز الكهرومغناطيسي للمولدات الرأسية والأفقية عالية التردد لأشباه الموصلات لتقييم ترددات الرنين لتصميمات المنتجات والتغليف ومحاكاة الاهتزاز العشوائي الذي يحدث في بيئة التوزيع أو الاستخدام.الآلة سهلة الاستخدام ويمكنها إجراء مجموعة واسعة من اختبارات الاهتزاز وفقًا للمواصفات الحكومية والصناعية والشركات.
1. الهيكل المدمج لغرفة الاختبار ونظام التبريد يتميز بتصميم مدمج ورشيق.وحدة تحكم مستقلة
2. لجعلها مريحة للتشغيل.وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية مستوردة من الخارج
3. جهاز تحكم بشاشة لمس LCD ملونة مستوردة قادر على التحكم في برامج درجة الحرارة والرطوبة للسيارة.
4. مع واجهة الاتصالات السلكية واللاسلكية R232.لتلبية متطلبات العملاء الفريدة، يمكن للمستخدمين الاختيار من بين نماذج مختلفة من منضدة اختبار الاهتزاز لضمان ذلك بالإضافة إلى التبريد الجيد
5. نظام إغلاق الحرارة والهواء، مقعد الاهتزاز هذا يتميز أيضًا بتأثير رائع للاهتزاز الميكانيكي
معدات اختبار الموثوقية، والاهتزاز الصدمة
آلة اختبار الصدمات الميكانيكية الكهروديناميكية العمودية آلة اختبار نظام شاكر الاهتزازالمعايير الفنية:
| نموذج | ثف-408 (أ~و) |
| البعد الداخلي | العرض 600 × الارتفاع 850 × العمق 800 (مم) |
| البعد الخارجي | العرض 850 × الارتفاع 1950 × العمق 2100 (مم) |
| نطاق درجة حرارة | درجة حرارة منخفضة: (أ: 25 درجة مئوية؛ ب: 0 درجة مئوية؛ ج: -20 درجة مئوية؛ عمق: -40 درجة مئوية؛ شرق: -60 درجة مئوية؛ فهرنهايت: -70 درجة مئوية) درجة حرارة عالية: 100 درجة مئوية (150 درجة مئوية) |
| نطاق الرطوبة | 20%~98% رطوبة نسبية (10%-98% رطوبة نسبية / 5%-98% رطوبة نسبية هي حالة اختيارية خاصة، تحتاج إلى مزيل الرطوبة) |
|
الدقة التحليلية / توزيع درجة الحرارة و رطوبة |
0.1 درجة مئوية؛0.1% ر/±2.0 درجة مئوية؛±3.0% رطوبة نسبية |
|
دقة التحكم من درجة الحرارة والرطوبة |
±0.5 درجة مئوية؛±2.5% رطوبة نسبية |
|
درجة حرارة نهوض السقوط معدل السرعة |
ارتفاع درجة الحرارة حوالي0.1 ~ 3.0 درجة مئوية / دقيقة / انخفاض درجة الحرارة تقريبًا.0.1 ~ 1.5 درجة مئوية / دقيقة؛ (معدل سرعة السقوط الأدنى 1.5 درجة مئوية/دقيقة هو شرط اختياري خاص) |
|
داخلي و المواد الخارجية |
مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، والصندوق الخارجي مصنوع من الفولاذ المقاوم للصدأ أو انظر الفولاذ المدرفل على البارد والمطلي بالطلاء. |
| مادة العزل | مقاوم لدرجات الحرارة العالية والكثافة العالية وكلور الفورمات والمواد العازلة من فوم إيثيل أسيتوم |
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطعة واحدة (-40 درجة مئوية، ضاغط مزدوج القطعة -70 درجة مئوية) |
| أجهزة الحماية |
مفتاح خالي من الصمامات، ومفتاح حماية من التحميل الزائد للضاغط، ومبرد الجهد العالي والمنخفض مفتاح الحماية، مفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة، الصمامات، نظام التحذير من الأخطاء، حماية تحذيرية من تخزين الماء القصير |
| الملحقات الاختيارية | باب داخلي بفتحة تشغيل (اختياري)، مسجل (اختياري)، جهاز تنقية المياه، مزيل الرطوبة |
|
اهتزاز معدات اختبار |
اختر منضدة اختبار الاهتزاز المناسبة وفقًا لحالة اختبار العميل والمعايير الفنية من فضلك خذ الديناميكا الكهربائية |
| قوة | AC380V 3 عبارة 5 خطوط، 50/60 هرتز |
| اسم | التعبئة جدول الاهتزاز/اختبار جدول الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | قوة الجيب المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ث2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.التحميل (كجم) | لفائف متحركة (كجم) | أبعاد الملف المتحرك (مم) |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
