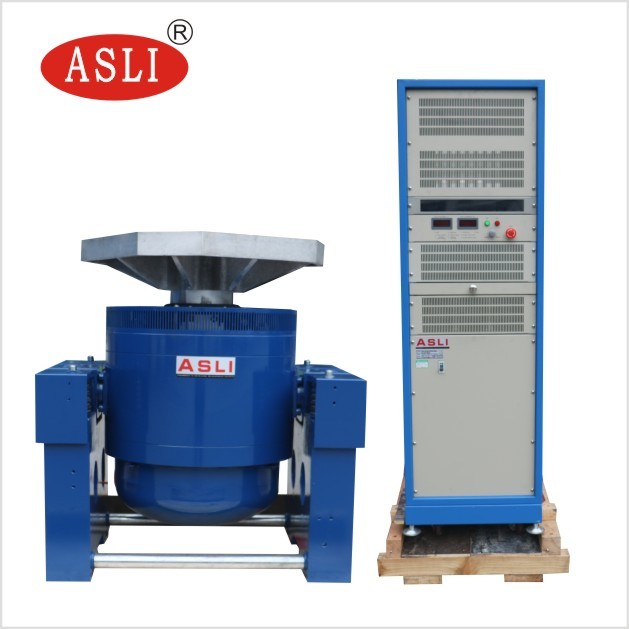

معدات اختبار الاهتزاز العمودي شاكر الاهتزاز الكهروديناميكي تلبية JESD 22-B103B للمكونات
وصف التطبيق:
معدات اختبار الاهتزاز العمودي شاكر الاهتزاز الكهروديناميكي تلبية JESD 22-B103B للمكوناتيتم استخدامه في البيئات التعليمية والبحثية والمختبرية.أتم اعتماد هيكل الدائرة المغناطيسية المزدوجة، ودوائر عمل الهيكل العظمي المولدة ذاتيًا، والدعم المحمول جواً والمحامل الدوارة والتوجيه الخطي، وعزل مرتكز الدوران، والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X وY وZ والنطاق العريض اختبارات الاهتزاز العشوائية، والتي يتم استكمالها عن طريق الاختبار الكلاسيكي (نصف جيب، شبه منحرف، موجة سن المنشار) للنبض واختبار طيف الاستجابة للصدمات.تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
| الموديل:ES-3 | |
|---|---|
| التوجه جيبية | 300 كجم |
| التوجه العشوائي | 300 كجم |
| قوة التأثير | 600 كجم |
| نطاق الترددات | 2 ~ 2500 هرتز |
| استمرار النزوح | 25 ملم |
| تأثير النزوح | 25 ملم |
| السرعة القصوى | 1.8 م / ث |
| أقصى تسارع | 981 م/ث2 |
| قطر الملف المتحرك | Φ150mm |
| السماح لحظة غريب الأطوار | > 196 نيوتن متر |
| تحميل نقطة الاتصال | 6 بيونت |
| الكتلة المكافئة للأجزاء المتحركة | 3 كجم |
| حجم المسمار كونترتوب (قياسي) | م8 |
| جدول تخطيط المسمار (القطر والمحيط) | 8 على Φ100mm، 8 على Φ،200mm. |
| تردد العزلة المحورية | <3 هرتز |
| اقصى حموله | 120 كجم |
| تسرب التدفق المغناطيسي | <1mT |
| الأبعاد (بدون التغليف) (الطول×العرض×الارتفاع) | 730 مم × 550 مم × 650 مم |
| وزن جدول الاهتزاز | 450 كجم |
معدات اختبار الاهتزاز العمودي شاكر الاهتزاز الكهروديناميكي تلبية JESD 22-B103B للمكوناتسمات:
1. هيكل دائري ديناميكي مصمم بشكل جيد، مع تردد رنين محوري عالي المرحلة.
2. دائرة مغناطيسية ثنائية، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل الروك رود على التوالي والموجهة نحو الاستيراد اتجاه صلابة الجسم المركب ، وقدرة التحميل غريب الأطوار.
4. مرتكز عزل أساس مخصص لاستخدام الهرمونات وتركيب الراحة المتنقلة.
5. تتحرك التكنولوجيا المتقدمة حول النظام لضمان أن الدائرة الديناميكية ذات موثوقية عالية.
6. تصميم مجاري الهواء الجديد وتعزيز تأثير التبريد.
7. صلابة ثابتة، صلابة ديناميكية للبالون الصغير المحمل، مما يزيد من قدرة تحمل طاولة الاهتزاز، ويحسن أداء التردد المنخفض.

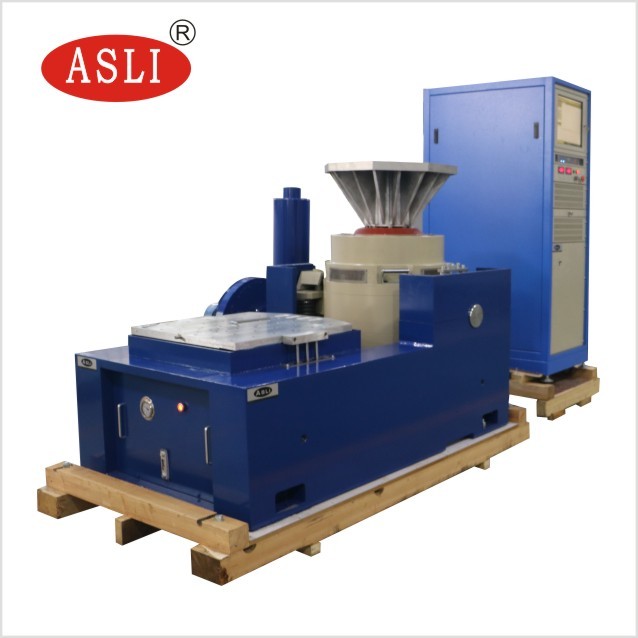

يتكون منمعدات اختبار الاهتزاز العمودي شاكر الاهتزاز الكهروديناميكي تلبية JESD 22-B103B للمكونات
منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة التبريد، طاولة الانزلاق، الموسع العمودي

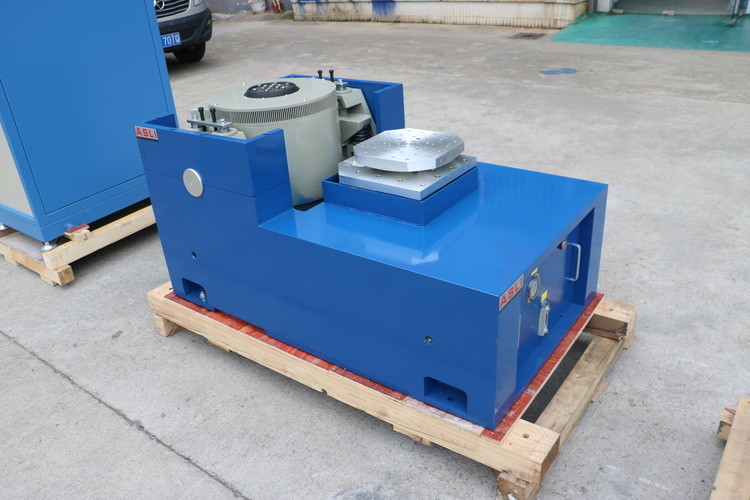

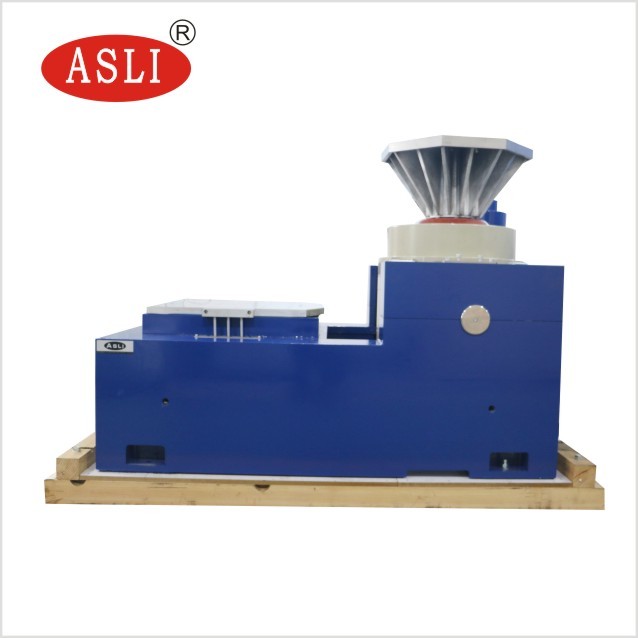

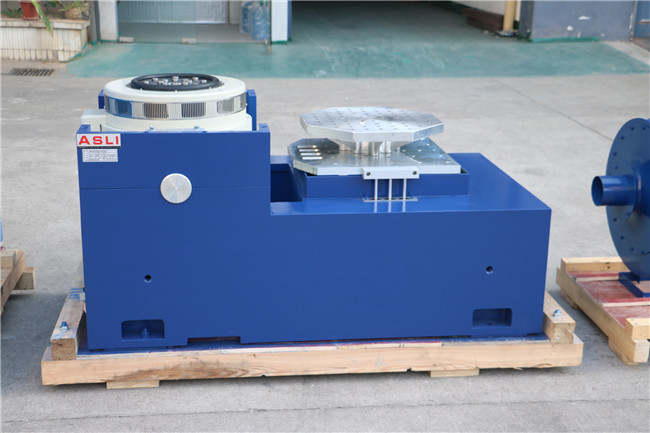

مميزات الحامل الأفقي:
ضمن مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الماكينة بالكامل.
المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، سهل التركيب والضبط.
مسار الضغط الثابت، على شكل حرف V، مع قدرة مقاومة المنحدرات ومقاومة التحميل المتحيز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
ميزات المقعد العمودي الممتد:
المقعد الرأسي الممتد VT والمشابك المحددة، محسوبة بدقة، تصميم متقن، لضمان حصول العميل على أفضل أداء وفقًا للمثالية
