معدات اختبار الاهتزاز ES-10.pdf

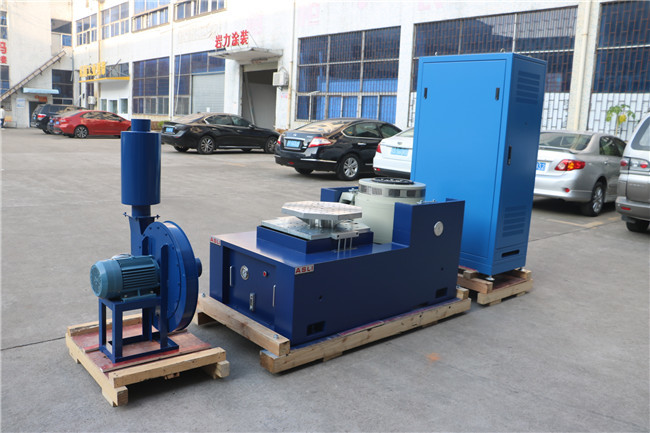

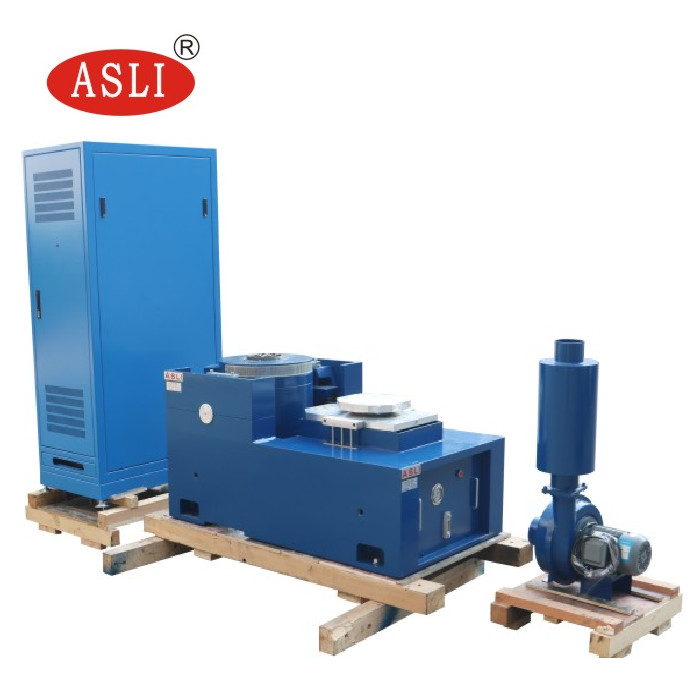

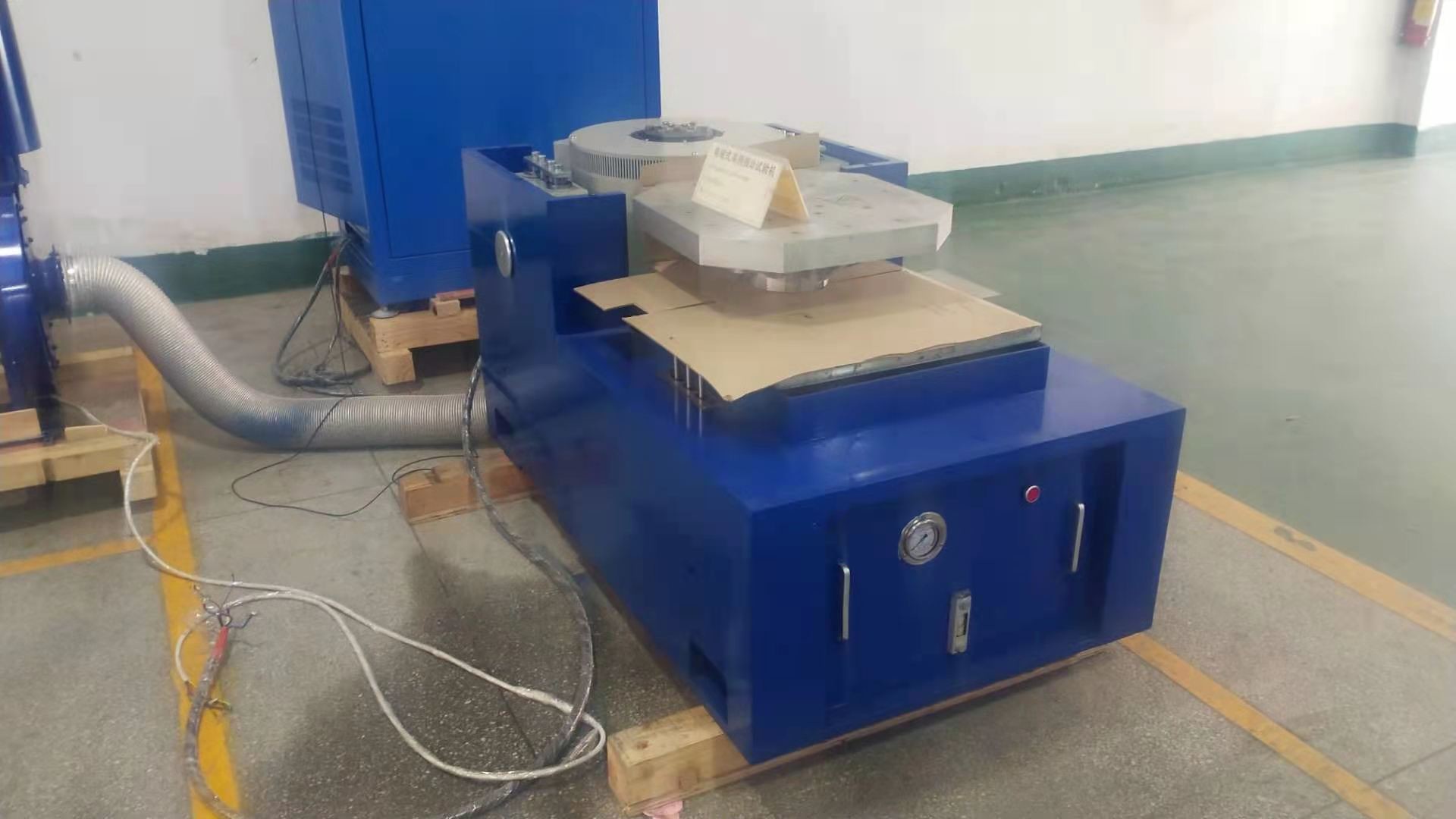

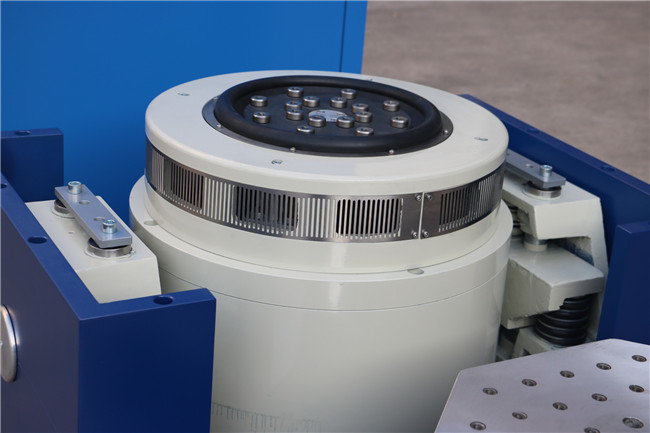

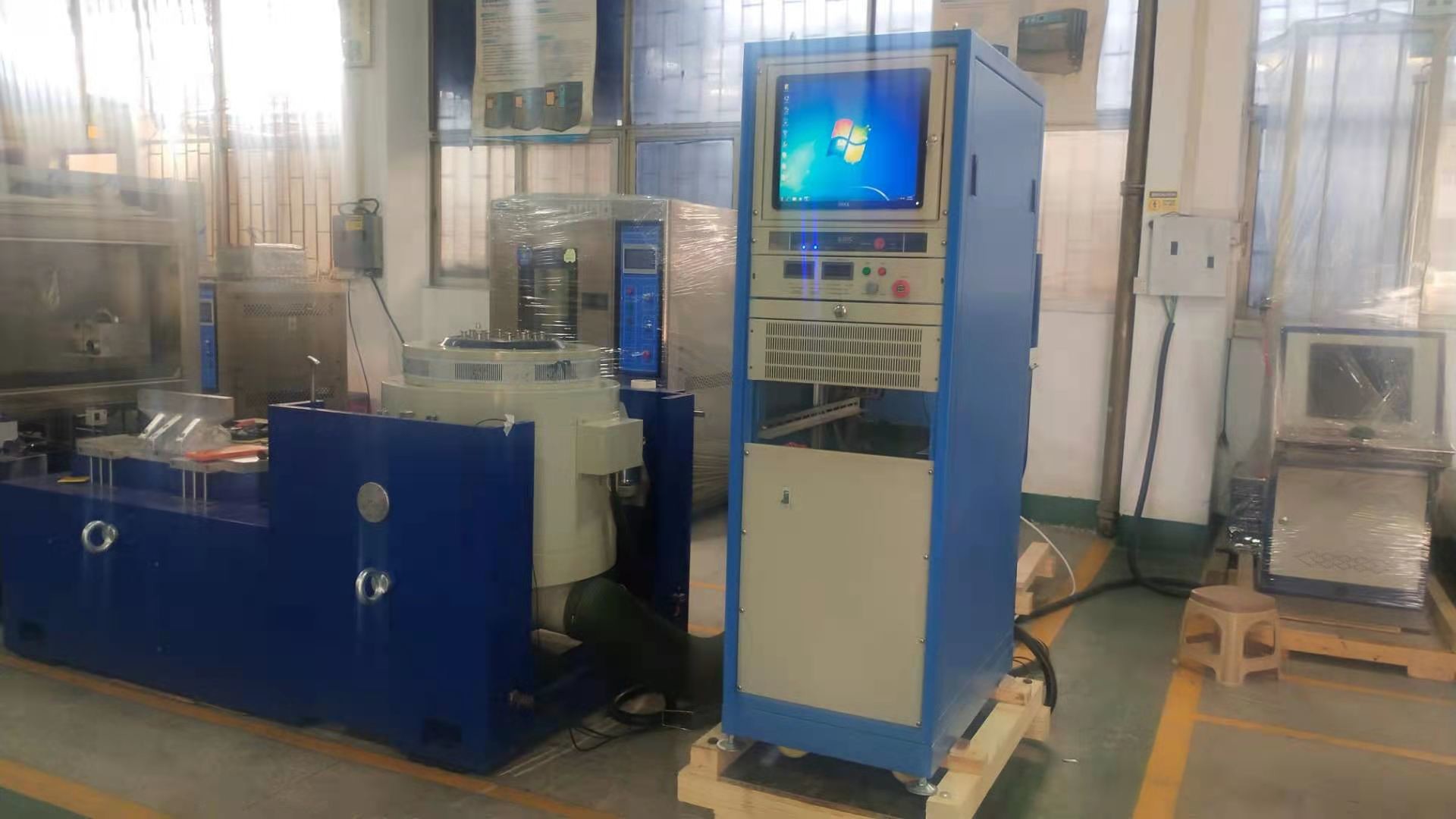

هزة IEC القياسية الهزاز الكهرو ديناميكي
مبدأ عمل جهاز الهزاز
مبدأ عمل محفز الاهتزاز الكهرومغناطيسي يشبه مكبر الصوتيتم تحريك موصل بواسطة عمل القوة الكهرومغناطيسية في المجال المغناطيسي.يتم توليد الجزء المتحرك عن طريق التوازن بين تيار القيادة والتيار المغناطيسي.التحكم في تيار القيادة، يمكن للمرء التحكم في مولد الاهتزاز.
يتم تحديد الحد الأقصى لمستوى التسارع للمحفز الاهتزاز الكهرومغناطيسي بواسطة الحد الأقصىفي التردد المنخفض ، يتم تقييد تحريك الجزء المتحرك بحيثالتسارع لن يصل إلى مستوى عال. يتم تعيين تردد الرنين من العنصر المتحرك أعلىمن الحد الأعلى لمدى التردد.
يمكن ان يعكس أداء مولد الاهتزاز من قبل الرسم البياني الذي يعرض الحد الأقصىالتسارع تحت ترددات مختلفة. باستخدام مخطط لوغ-لوغ، تقييد التحرّكيمكن التعبير عنها بواسطة خط مستقيم مع ميل 6 ديسيبل / أوكتاف.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
الخصائص:
1نظام تعليق متين وتوجيه حركة خطية، قدرة حمل قوية، وظائف توجيه جيدة، واستقرار عالية.
2الوسادة الهوائية المركزية للحمولة ذات الصلابة الساكنة العالية والصلابة الديناميكية المنخفضة، والقدرة القوية على الحمل، والأداء المثالي على اختلاف النطاق.
3التبديل الكهربائي عالي الكفاءة من فئة د، 3-سيجما ذروة التيار، استهلاك الطاقة المنخفضة والحد الأدنى من التشوهات الهارمونية.
4التشخيص الذاتي السريع مع القفل الآمن، وموثوقية السلامة العالية.
5جهاز عزل الـ Airbag للصدمات لمنصة الاهتزاز دون الحاجة إلى أساس إضافي ، إعادة إنتاج مثالية لموجة الاهتزاز وتقليل في انتقال الاهتزاز.

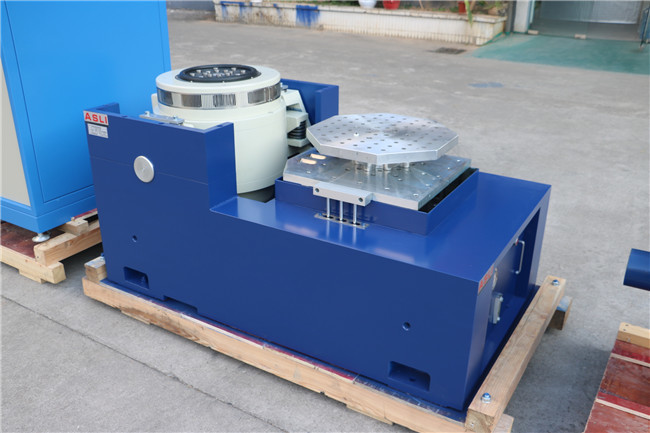

6منصات التوسع الأفقية والعمودية لتطبيقات مختلفة.
7عملية بسيطة للمراقب
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
إذا كان لديك أي شك أو احتياجات حول IEC هزة القياسية الهزة الكهرو ديناميكية، يرجى عدم التردد في إرسال استفسارك.
