معدات اختبار الاهتزاز ES-6.pdf

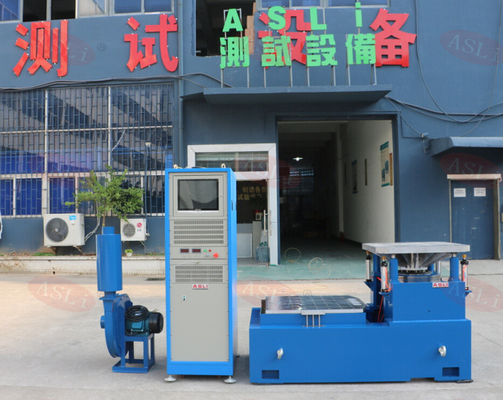

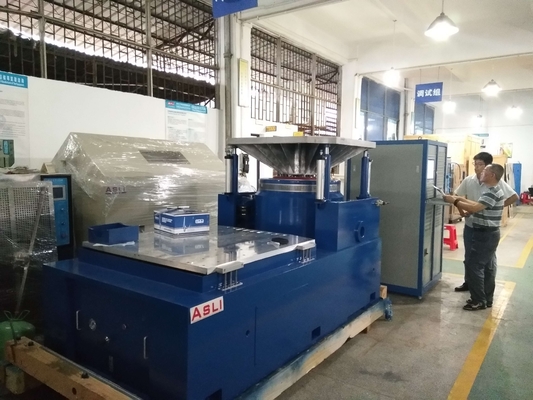

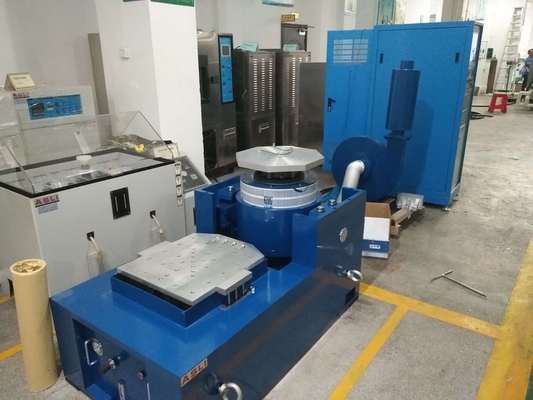

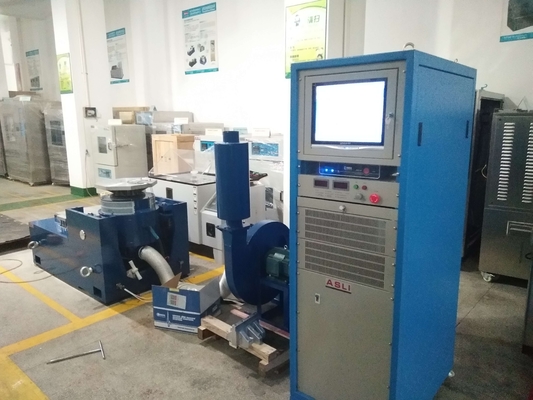

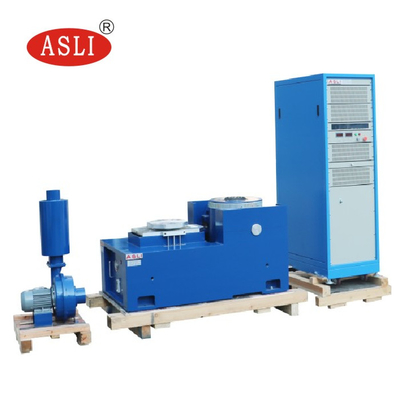

مصنع معتمد من منظمة الأيزو للصدمات الميكانيكية الهزاز الهزاز عالي التردد لاختبار اهتزاز السيارات
Automotive Vibration Testing Standards IEC 60068 Universal Electrodynamic Vibration Shaker Table are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentالآلة سهلة الاستخدام ويمكن أن تقوم بمجموعة واسعة من اختبارات الاهتزاز وفقًا لمواصفات الحكومة والصناعة والشركات.
1هيكل مشترك من غرفة الاختبار ونظام التبريد يفتخر بتصميم مضغوط وجذاب؛ وحدة تحكم مستقلة
2لجعلها مريحة للعمل؛ وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج
3. جهاز تحكم LCD ملون ملموس قادر على التحكم في سيارات البرامج الحرارة الرطوبة
4مع R232 واجهة الاتصالات. لتلبية متطلبات العملاء الفريدة من نوعها، يمكن للمستخدمين اختيار من بين نماذج مختلفة من مقعد اختبار الاهتزاز لضمان أن بالإضافة إلى بارد جيد
5نظام الختم الحراري والهوائي، هذا المقعد الاهتزاز سوف يفتخر أيضا تأثير ملحوظ من الاهتزاز الميكانيكي
معدات اختبار الموثوقية ، اهتزازات الصدمة
| مواصفات النظام | |||
| نموذج النظام: | ES- 6 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 6000 | |
| عشوائي N | 12000 | ||
| الصدمة N | 12000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.6 | |
| الصدمة ((m/s2) | 1.6 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 6.5 كجم | ||
| أبعاد الملف المتحرك | قطر 230 ملم | ||
| الحمل الأقصى: | 180 كجم | ||
| الاسم | الهزازات عالية التردد | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
أي شك أو احتياجات حول صناعة الصدمة الميكانيكية عالية التردد الهزازية المعتمدة من منظمة الأيزو لاختبار الاهتزازات في السيارات، يرجى عدم التردد في إرسال استفسارك.
