معدل الاهتزاز عالي التردد ES-30.pdf

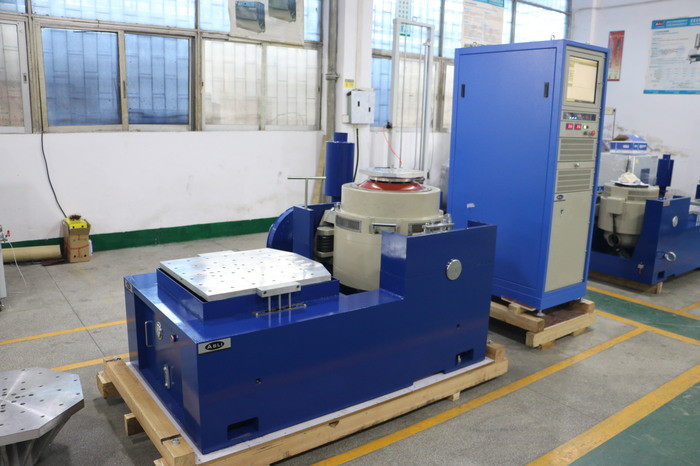

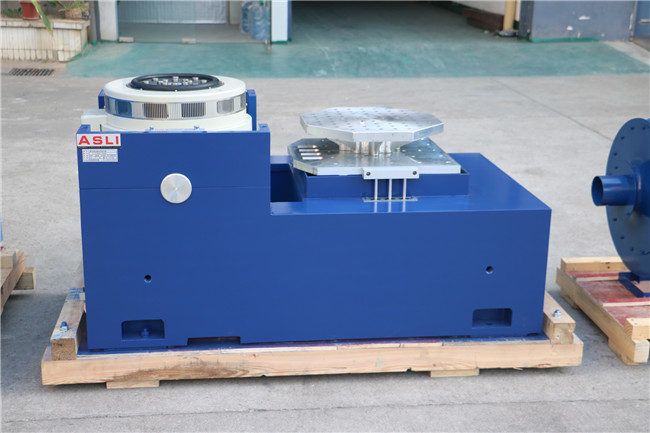

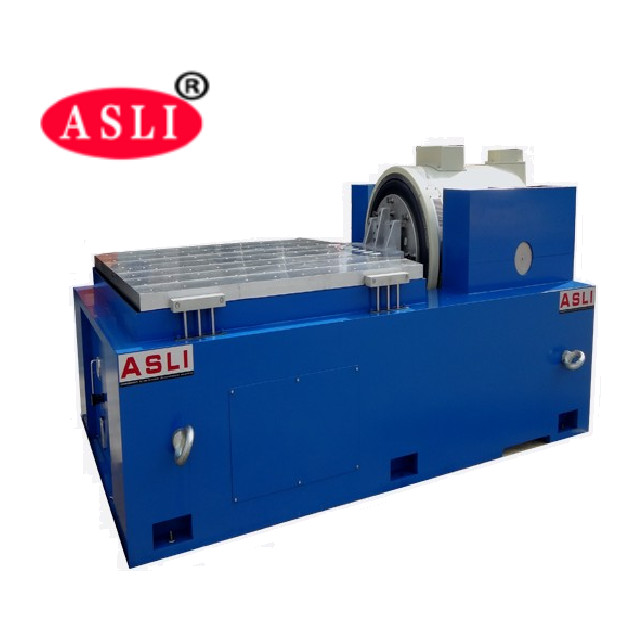

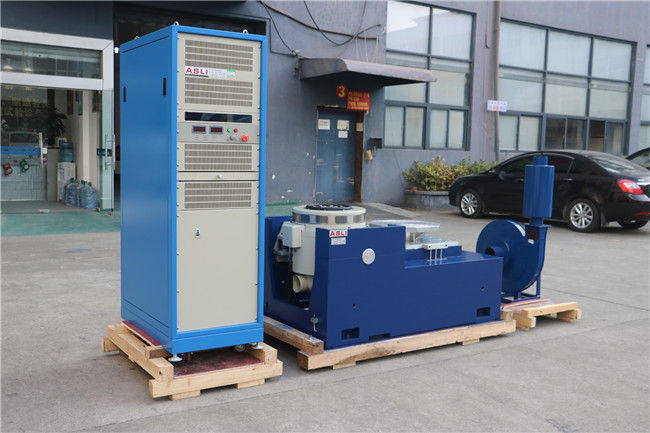

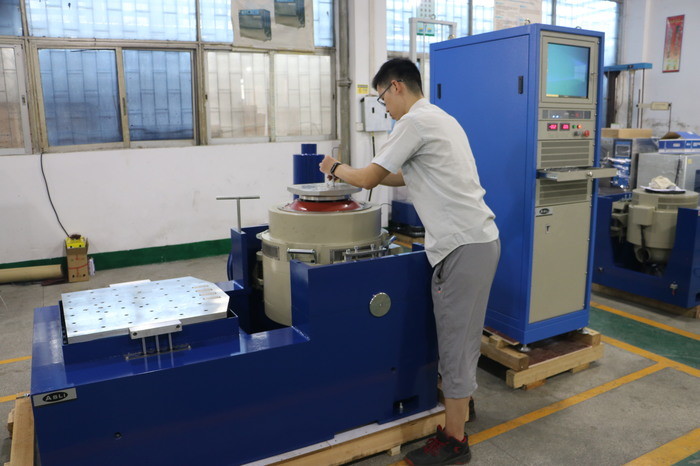

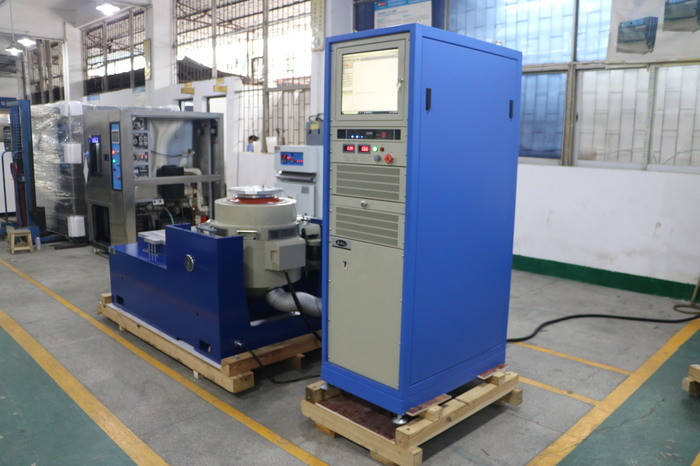

DO-160 جهاز اختبار مختبرات الاهتزاز في محاكاة النقل
مبدأ عمل جهاز الهزاز
مبدأ عمل اختبار الاهتزاز يشبه مكبر الصوت حيث الكهربائيةيتم تحريك موصل بواسطة عمل القوة الكهرومغناطيسية في المجال المغناطيسي.يتم توليد الجزء المتحرك عن طريق التوازن بين تيار القيادة والتيار المغناطيسي.التحكم في تيار القيادة، يمكن للمرء التحكم في مولد الاهتزاز.
يتم تحديد الحد الأقصى لمستوى التسارع للمحفز الاهتزاز الكهرومغناطيسي بواسطة الحد الأقصىفي التردد المنخفض ، يتم تقييد تحريك الجزء المتحرك بحيثالتسارع لن يصل إلى مستوى عال. يتم تعيين تردد الرنين من العنصر المتحرك أعلىمن الحد الأعلى لمدى التردد.
يمكن ان يعكس أداء مولد الاهتزاز من قبل الرسم البياني الذي يعرض الحد الأقصىالتسارع تحت ترددات مختلفة. باستخدام مخطط لوغ-لوغ، تقييد التحرّكيمكن التعبير عنها بواسطة خط مستقيم مع ميل 6 ديسيبل / أوكتاف.
| المزلق | |
| القوة الجانبية (الذروة) | 30kN |
| قوة الصدمة (القمة) | 60 كيلون |
| نطاق التردد | 5~2800هرتز |
| النزوح (متواصل) | 100 ملم |
| السرعة القصوى | 1.8 متر/ثانية |
| أقصى تسارع | 100 غرام |
| قطر الدرع | 445 ملم |
| تردد الرنين من الدرجة الأولى | 2400 هرتز |
| الزخم الغريب المسموح به | > 500 Nxm |
| وزن الدرع | 40 كجم |
| بعد المسمار HE/ST | M10 (متري) |
| تردد عزل الاهتزاز المحوري | < 3 هرتز |
| الحمولة الكبيرة | 500 كجم |
| تسرب التدفق المغناطيسي | ≤ 1 متر طن |
| الأبعاد (L × W × H ، غير معبأة) | 1،330x860x1,250 مم |
| الوزن (غير معبأة) | 2500 كجم |
| التثبيت | حصيرة مطاطية (مطلوب مسامير مرساة) |
الاهتزازات عالية التردد:
1نظام تعليق متين وتوجيه حركة خطية، قدرة حمل قوية، وظائف توجيه جيدة، واستقرار عالية.
2الوسادة الهوائية المركزية للحمولة ذات الصلابة الساكنة العالية والصلابة الديناميكية المنخفضة، والقدرة القوية على الحمل، والأداء المثالي على اختلاف النطاق.
3التبديل الكهربائي عالي الكفاءة من فئة د، 3-سيجما ذروة التيار، استهلاك الطاقة المنخفضة والحد الأدنى من التشوهات الهارمونية.
4التشخيص الذاتي السريع مع القفل الآمن، وموثوقية السلامة العالية.
5جهاز عزل الـ Airbag للصدمات لمنصة الاهتزاز دون الحاجة إلى أساس إضافي ، إعادة إنتاج مثالية لموجة الاهتزاز وتقليل في انتقال الاهتزاز.
6منصات التوسع الأفقية والعمودية لتطبيقات مختلفة.
7عملية بسيطة للمراقب
الصيغة العامة لحساب ناقل القوة في أنظمة الاهتزاز:
القوة ((N) = الكتلة ((kg) × التسارع ((m/s2 أو g) x1.3 عوامل السلامةF=MA*1.3
الكتلة = أجهزة الهيكلة + الجهاز قيد الاختبار + الأجهزة اللاصقة (طاولة عمودية / طاولة زلقة مع شريط السائق)
إذا كنت بحاجة إلى مزيد من التفاصيل عنDO-160 جهاز اختبار مختبرات الاهتزاز في محاكاة النقللا تتردد في إرسال طلبك
