حزمة عالية التردد محاكاة النقل الاهتزاز آلة اختبار الاهتزاز الجيبية
آلة اهتزاز النقل المحاكاة ذات التردد العالي
متطلبات الاختبار:
1. IEC62133
2. UL1642
3- رقم الأمم المتحدة 38.3
4. GB31241
آلة اهتزاز النقل المحاكاة ذات التردد العاليوفقًا للاختبار والمحاكاة ذات الصلة بالبطارية ذات التصميم القياسي ، في ظل ظروف معينة لاختبار اهتزاز البطارية ، يتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز ، وفقًا للتردد المحدد ، ووضع التسارع والإزاحة على طول اهتزاز عينة البطارية من ثلاثة اتجاهات متعامدة بشكل متبادل ، يجب ألا تتسرب البطاريات المقاسة ، ولا تفقد القلب ، ولا تنكسر ، ولا توجد حريق وانفجار.
المعايير الفنية:
| نموذج |
تصنيف الجيب قوة (ن) |
تصنيف عشوائي قوة (ن) |
تكرار النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (ص) ملم |
الأعلى.التحميل (كجم) | لفائف متحركة (كلغ) |
البعد لفائف متحركة (مم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
تكوين آلة اختبار الاهتزاز:
منضدة اختبار الاهتزاز ، تضخيم الطاقة ، مروحة التبريد ، المنضدة المنزلقة ، الموسع العمودي
ميزات الحامل الأفقي:
داخل مقعد التحميل الصغير لتحقيق تسارع وتردد عمل أعلى ، لتحسين قدرة التحميل وأداء مقعد الماكينة بالكامل.
المقعد الأفقي ومقعد الاهتزاز هما نوعان متكاملان ، بهيكل مثالي ، وراحة في التركيب والضبط.
مسار ضغط ثابت ، على شكل V ، مع قدرة مقاومة للانحدار ومقاومة تحميل التحيز.
مضخة زيت مدمجة ، هيكل جيد وسهل التشغيل.
ميزات مقاعد البدلاء العمودية الممتدة:
المقعد الرأسي الممتد VT والمشابك المحددة ، والتصميم الدقيق المحسوب ، لضمان حصول العميل على أفضل أداء وفقًا للكمال
سمات:
1. هيكل عظمي دائري ديناميكي جيد التصميم ، بتردد رنين محوري عالي المرحلة.
2. دائرة ثنائية المغناطيسية ، تسرب تدفق مغناطيسي منخفض ، هيكل مدمج وعقلاني.
3. الروك رود أسطوانة محامل مستقيمة وموجهة نحو استيراد اتجاه صلابة الجسم المركب ، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل مرتكز الدوران مخصصة لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية ذات الموثوقية العالية.
6. تصميم مجرى الهواء الجديد وتعزيز تأثير التبريد.
7. صلابة ثابتة ، صلابة ديناميكية للبالون الصغير المحمل ، رفع قدرة تحمل طاولة الاهتزاز ، تحسين أداء التردد المنخفض.

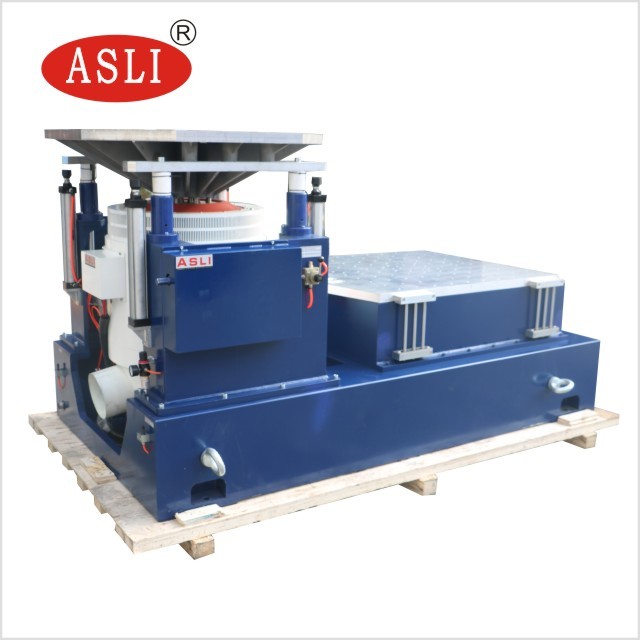

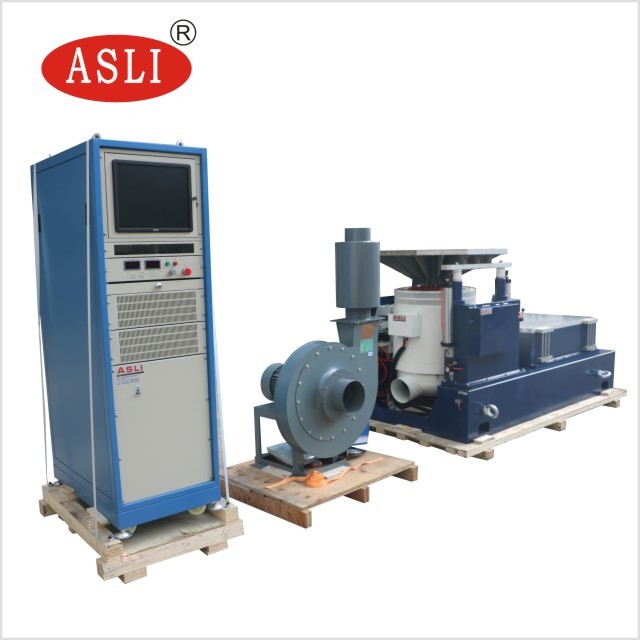

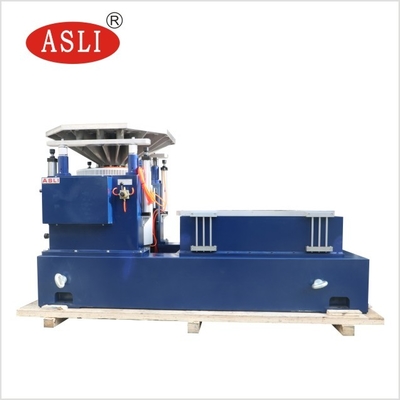

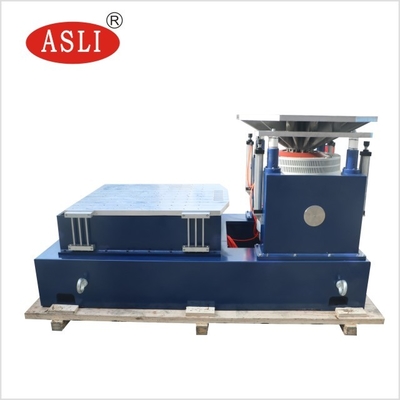

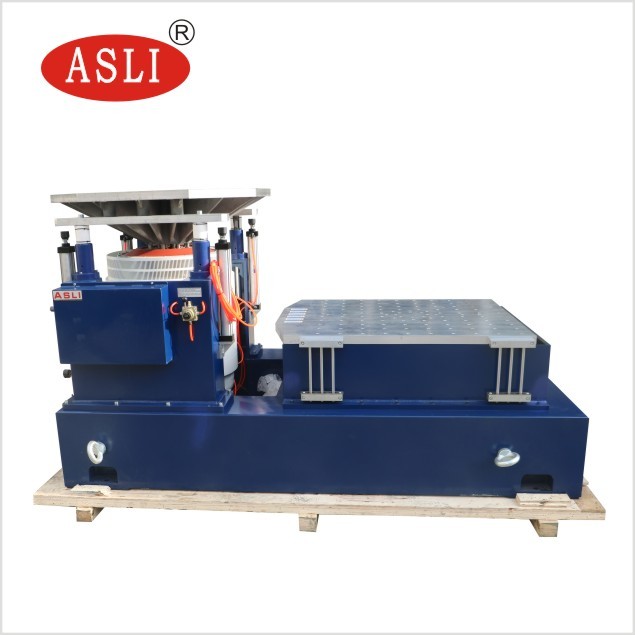

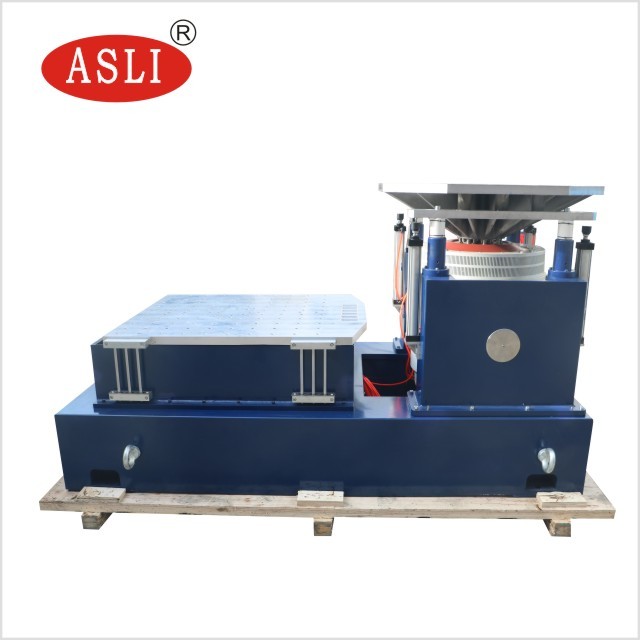

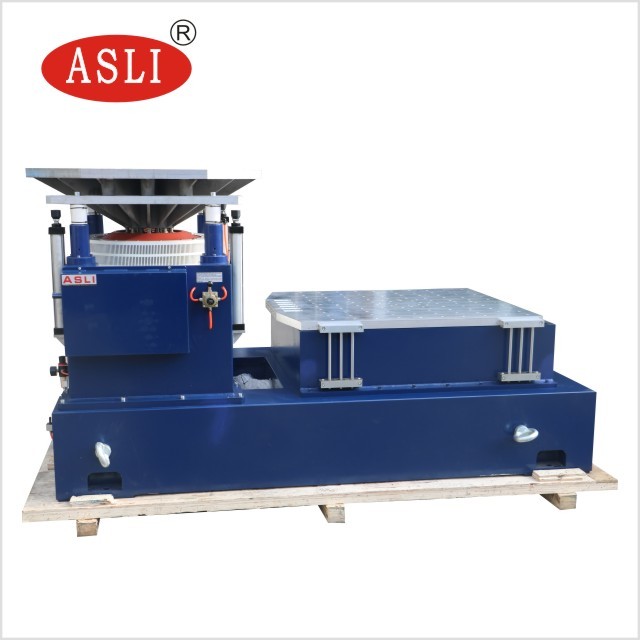

صور للرجوع اليها:
