جهاز اختبار الاهتزاز عالي التردد المجاني بثلاثة اتجاهات
Product Details
| قوة الجيب: | 3000N | السرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | ثلاثة اتجاهات | التسريع: | 100 غرام |
| التكرار: | 3 ~ 3500 هرتز | القوة: | 380 فولت 3 مراحل |
| النزوح: | 25ملم | ||
| إبراز |
3500hz Vibration Tester,3KN Vibration Tester,ثلاثة اتجاهات كهروديناميكي شاكر |
||
Product Description
جهاز اختبار الاهتزاز ثلاثي الاتجاهات عالي التردد
التطبيق:
نحن مصنعون لجهاز اختبار الاهتزاز عالي التردد / سلسلة منتجات اختبار إجهاد الاهتزاز عالي التردد، اعتمدنا 'هيكل الدائرة المغناطيسية المزدوجة'، 'دوائر عمل الهيكل الذاتي'، 'دعم محمول جواً' و 'محامل الأسطوانة والتوجيه الخطي'، 'عزل الحامل' التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكمالها بواسطة الاختبار الكلاسيكي (نصف - جيب، شبه منحرف، موجة سن المنشار) والاستجابة للصدمات اختبار الطيف. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
ميزات جهاز اختبار إجهاد الاهتزاز عالي التردد:
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري للمرحلة الأعلى.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل الأسطوانة قضيب الروك مستقيمة وجسم مركب موجه للاستيراد، اتجاه صلابة، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل الحامل مخصصة لاستخدام الهرمون، وراحة التركيب المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
6. تصميم مجرى هواء جديد وتعزيز تأثير التبريد.
7. الصلابة الثابتة، الصلابة الديناميكية للبالون الصغير المحمل، ورفع قدرة طاولة الاهتزاز، وتحسين الأداء منخفض التردد.
المعلمات الفنية لجهاز اختبار الاهتزاز عالي التردد الديناميكي الكهربائي:
| الموديل |
جيب مصنف القوة (N) |
عشوائي مصنف القوة (N) |
التردد النطاق (هرتز) |
التسارع المقدر (م/ث2) | السرعة المقدرة (م/ث) |
الإزاحة المقدرة (p-p) مم |
الحد الأقصى للتحميل (كجم) | ملف متحرك (كجم) |
أبعاد ملف متحرك (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

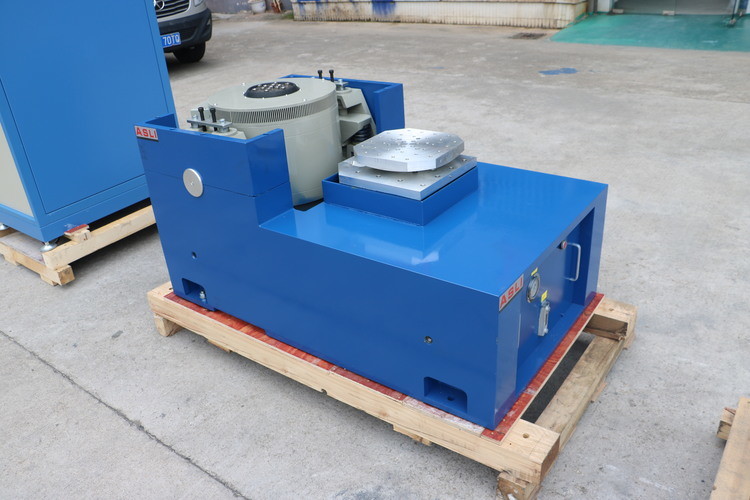

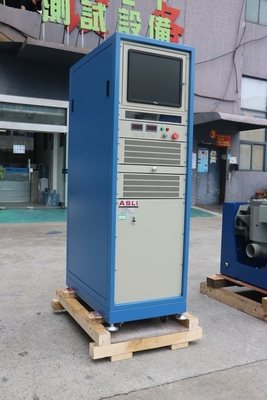

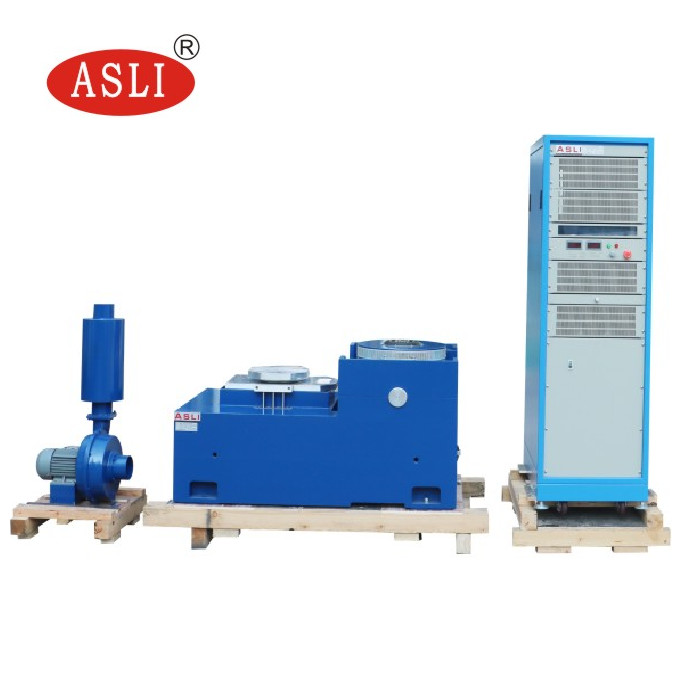

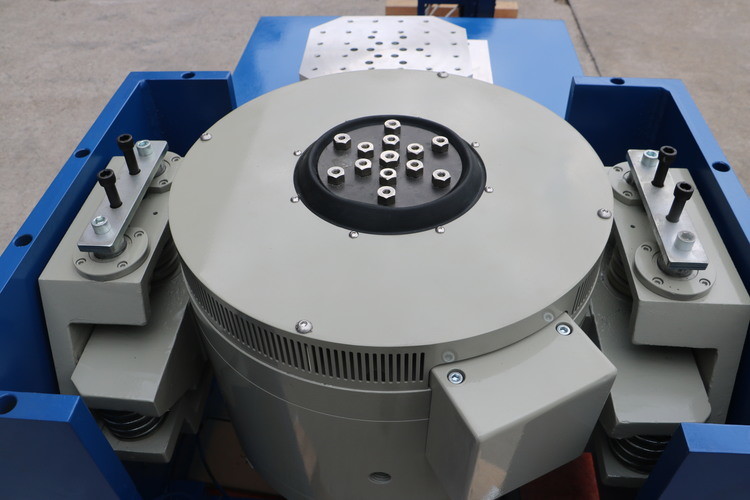

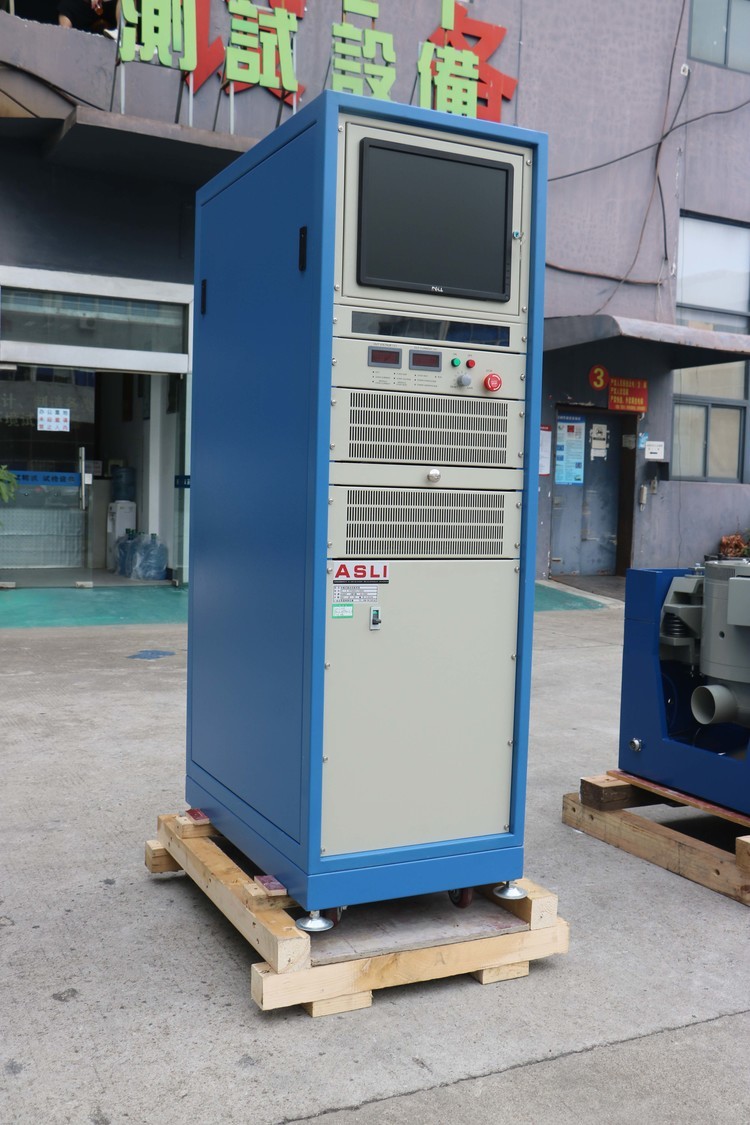

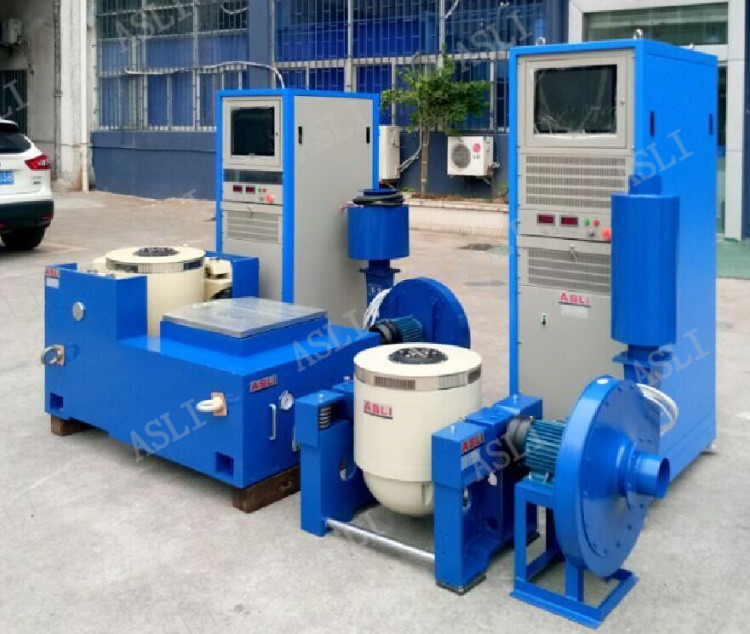

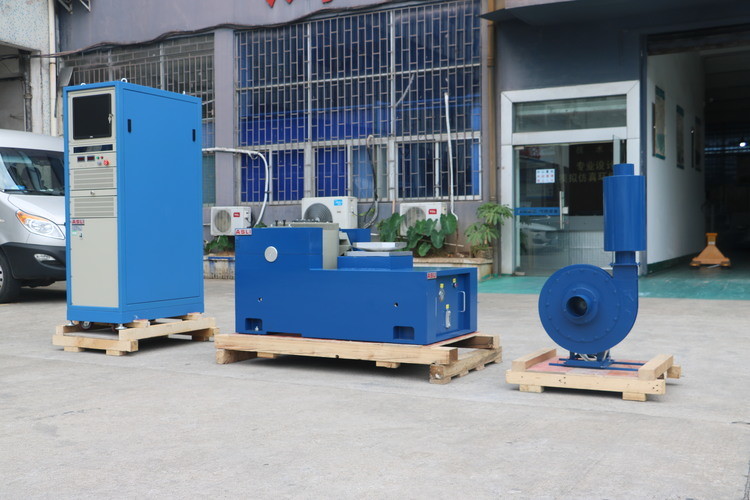

صور للرجوع إليها:
ميزات الحامل الأفقي:
1. داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الجهاز بأكمله.
2. المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، وسهولة التركيب والتعديل.
3. مسار الضغط الثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة التحميل المتحيز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
المعلمات الفنية للموسع الأفقي:
| الموديل | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ميزات المقعد الممتد الرأسي:
VT المقعد الممتد الرأسي والمشابك المحددة، محسوبة بدقة، تصميم متقن، لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة
والصنعة.
المعلمات الفنية للموسع الرأسي:
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (مقعد دائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات ذات صلة حول جهاز اختبار الاهتزاز ثلاثي الاتجاهات عالي التردد، فلا تتردد في الاتصال بي.
