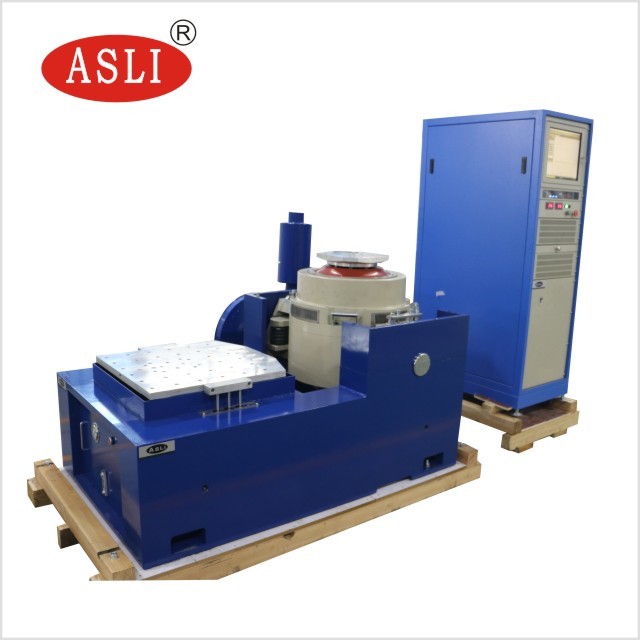

محور XYZ مقعد اختبار الاهتزاز عالي التردد للمكونات الإلكترونية
التطبيق:
نحن مصنعون من المنتجات سلسلة الجهاز الكهرومغناطيسي عالية التردد الاهتزاز الاختبار / عالية التردد الاهتزاز التعب الاختبار، اعتمدت "هيكل الدائرة المغناطيسية مزدوجة"،"دوائر عمل الهيكل العظمي ذاتية التوليد""دعم جوي" و"حاويات الدوار والإرشاد الخطي" و"عزل الدرج" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة يمكن أن تكتمل في X،Y،Z اختبار الاهتزازات الصينوسية ثلاثية المحور واختبارات الاهتزازات العشوائية على النطاق العريض، ليتم استكمالها من قبل الكلاسيكية (نصف - سينوس، ترابيزوايدال، موجة أسنان المنشار) نبض واستجابة الصدمة اختبار الطيف. هذه المنتجات تستخدم على نطاق واسع في الدفاع الوطني، الأسلحة، الطيران، الفضاء،الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الاتصالات، الأجهزة المنزلية ومجالات أخرى.
خصائص نظام اختبار الاهتزاز:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
2-1 المعلمات التقنية
(1) القوة الاسمية: قوة الصين 3000N؛ قوة عشوائية 3000N؛ قوة الصدمة 6000N؛
(2) نطاق التردد: 3 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، الصدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع ؛1000m/s2(غير محمل)
السرعة القصوى: 1.6m/s
(8) الحد الأقصى للنزوح:25mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 25 ملم
(10) وزن الملف المتحرك: 3.5 كجم
(11) اتجاهات الاهتزاز: عمودية
(12) موجة الاهتزاز: الصين، العشوائية، الصدمة
(13) قطر الملف المتحرك: Φ150mm
(14) أبعاد نظام الاهتزاز: W750xH599xD680 مم
(15) الاهتزاز نظام الوزن: 490KG
عن نظام الاهتزاز
(1) هيكل دائرة مغناطيسية مزدوجة لضمان شدة المجال المغناطيسي العالية وتقليل تسرب التدفقات؛ هيكل خاص لعدم التدفقات يمكن أن يقلل من تسرب التدفقات إلى أقل من 1 متر
(2) الرباعيات من نوع U ، والدوامات والحاملات الخطية لمقاومة قوية للحمل الانحراف
(3) يتم استخدام ربيع الهواء لعزل الاهتزازات؛ يعمل نظام الاهتزازات بشكل ثابت حتى مع حمولة ثقيلة؛ لا حاجة إلى أساس خاص
(4) يتم توفير أجهزة حماية من الحرارة الزائدة، والحمل الزائد، والتيار الزائد، والجهد الزائد، والنزوح الزائد لجهاز اختبار الاهتزاز.
أجهزة حماية الشبكة الكهربائية من التوتر الزائد، التوتر المنخفض، عدم وجود مرحلة.
طاقة القيادة ، الحد من التيار ، بداية ناعمة ، زيادة درجة الحرارة ، التيار القصير ، حماية عيب الوحدة
(5) يمكنه إكمال اختبارات الصينوسية والعشوائية والتأثير البيئي
(6) هذا النظام لديه متطلبات قليلة لتقلبات الجهد، ≤ ± 10٪ هو جيد
(7) هذا النظام لديه متطلبات قليلة لمقاومة الترسانة، ≤4Ω هو جيد
(8) موثوقية عالية، وخاصة مناسبة للعمل لفترة طويلة
المعلمات التقنية لجهاز اختبار الاهتزاز الكهرومغناطيسي عالي التردد:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
خصائص المقاعد الأفقية:
1داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
2المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
3مسار ضغط ثابت، شكل V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

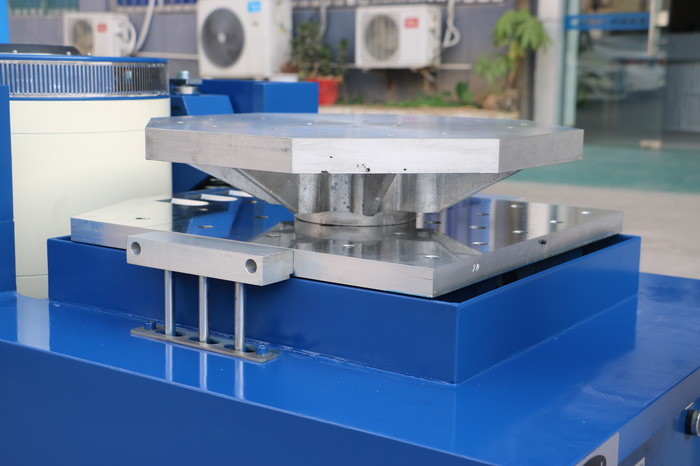

الخصائص العمودية للمقاعد الممتدة:
VT العمودية الممتدة و المقابس المحددة، الحساب الدقيق، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا للهيكل المثالي، المواد عالية الجودة
والعمل.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي أسئلة عنمحور XYZ مقعد اختبار الاهتزاز عالي التردد للمكونات الإلكترونية ,رجاءً لا تتردد في الاتصال بي
