نظام اختبار الاهتزازات الكهرومغناطيسية في المختبر مع معيار MIL-STD-810G

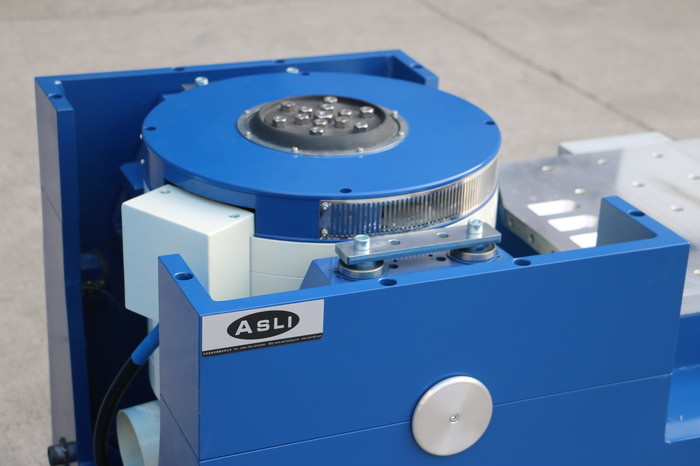

خصائص آلة اختبار الاهتزاز:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء الترددات المنخفضة.
| النموذج: ES-3 | |
|---|---|
| قوة الدفع الجانبي | 300 كيلوغرام |
| دفع عشوائي | 300 كيلوغرام |
| قوة الدفع | 600 كيلوغرام |
| نطاق التردد | 2~2500 هرتز |
| استمرار النزوح | 25ملم |
| تأثير النزوح | 25ملم |
| السرعة القصوى | 1.8m/s |
| الحد الأقصى للتسارع | 981m/s2 |
| قطر الملف المتحرك | Φ150mm |
| السماح لحركة غريبة | >196N.m |
| نقطة اتصال الحمل | 6 بليون |
| الكتلة المكافئة للأجزاء المتحركة | 3 كجم |
| حجم المسامير (القياسية) | M8 |
| جدول تخطيط المسمار (قطر، محيط) | 8 على Φ100mm، 8 على Φ200mm. |
| تردد العزل المحوري | 3 هرتز |
| الحمولة القصوى | 120 كجم |
| تسرب التدفق المغناطيسي | < 1 مليون طن |
| الأبعاد (دون تغليف) ((L×W×H) | 730mm × 550mm × 650mm |
| جدول الاهتزازات الوزن | 450 كجم |
الوصف التطبيق:
نظام اختبار الاهتزازات الكهرومغناطيسية في المختبر مع معيار MIL-STD-810G تستخدم في البيئات التعليمية والبحثية والمختبرات.مزودة بهيكل دائرة مغناطيسية مزدوجة، ودورات عمل هيكلية ذاتية التوليد، الدعم الجوي ومركبات الدوار والإرشاد الخطي،عزل الدرج التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاث محاور X،Y،Z واختبارات الاهتزازات العشوائية النطاق العريض، التي يجب إكمالها من قبل الكلاسيكية (نصف - الصينية،اختبار طيف استجابة النبض والصدمةتستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.

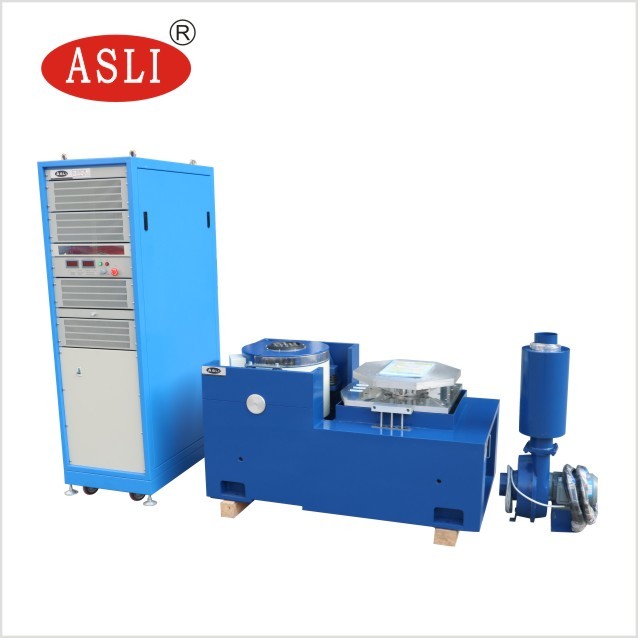

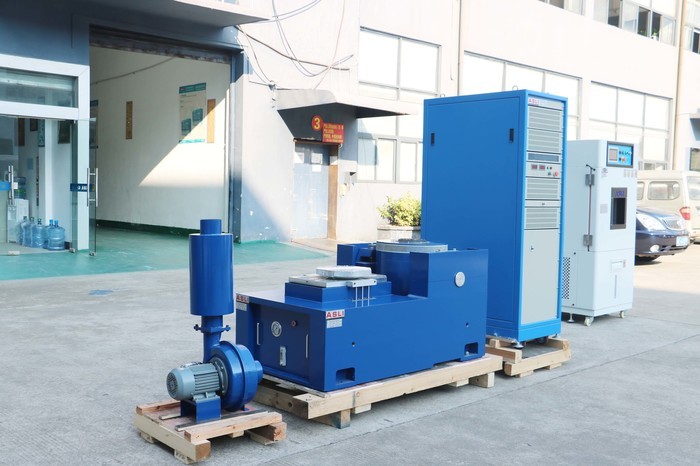

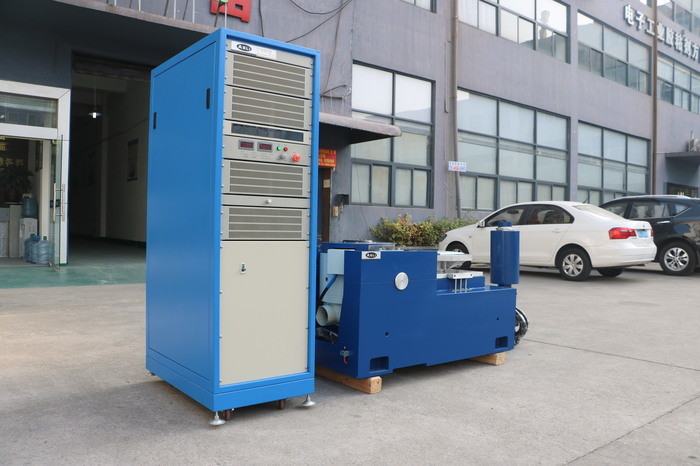

تكوينآلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد:
مقعد اختبار الاهتزاز، مكبر الطاقة، مروحة التبريد، طاولة الزحف، الموسع الرأسي

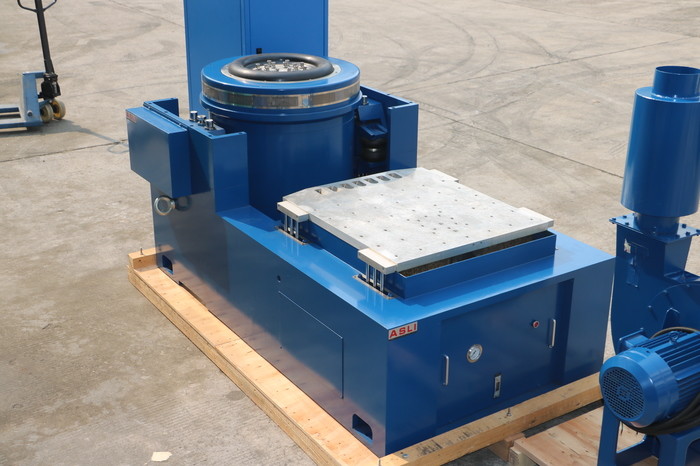

خصائص الوقوف الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي من النوع المتكامل ، مع هيكل مثالي ، وسهولة التثبيت والتنظيم.
مسار ضغط ثابت، على شكل حرف V، مع قدرة مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
الخصائص العمودية للمقعد الممتد:
VT العمودية الممتدة البنك والشباك المحددة، الدقة المحسوبة، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا
أي شكوك أو احتياجات حول نظام اختبار الاهتزاز المختبر الالكتروديناميكي الهزاز مع MIL-STD-810G القياسية، يرجى عدم التردد في إرسال استفسارك.
