معدات اختبار الاهتزاز ES-6.pdf

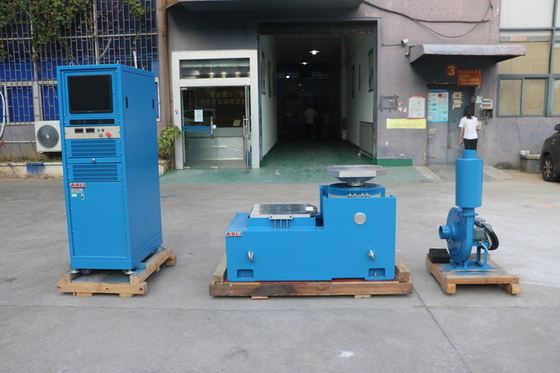

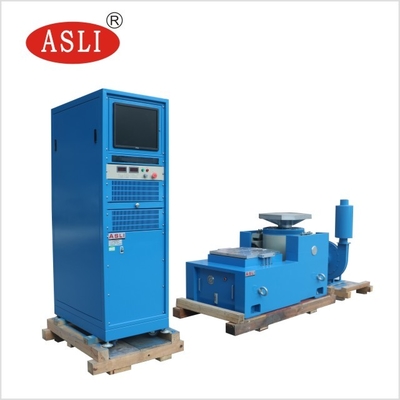

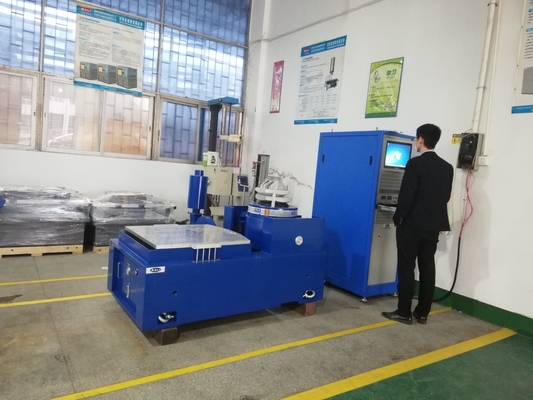

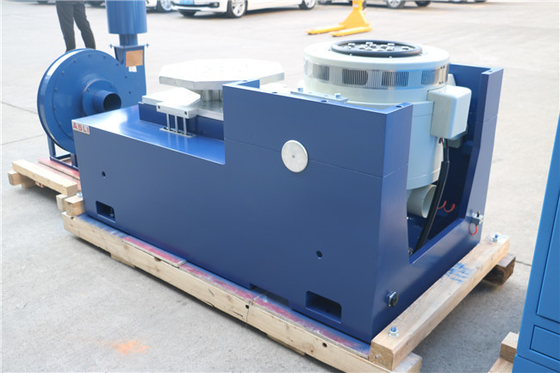

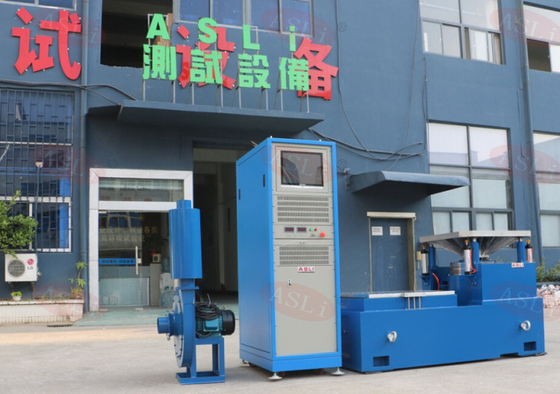

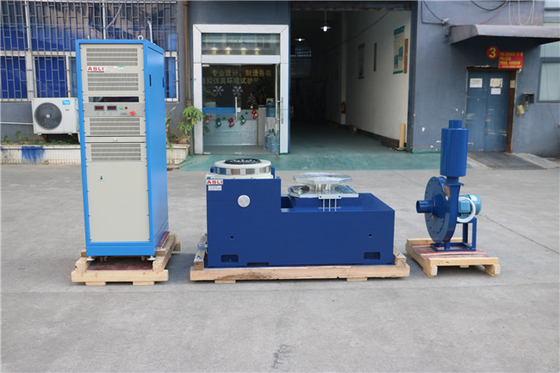

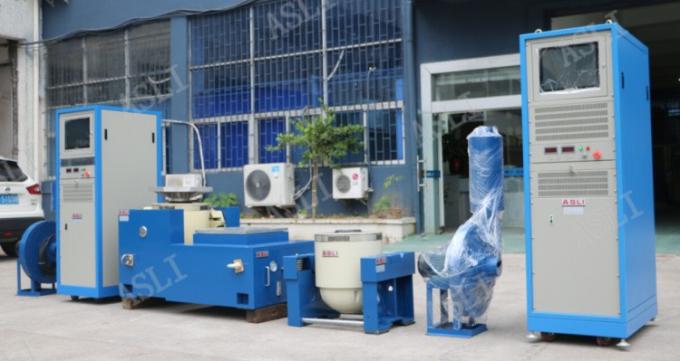

نظام اختبار الاهتزاز على طاولة الهزازات من النوع الكهرومغناطيسي المختبر
لماذا يطلب اختبار الاهتزاز؟
كل بنية يمكن أن تهتز ولها ترددات معينة (ترددات الرنين) التي تهتز فيها بأكبر نطاق.اختبار الاهتزازات الجوفية مهم للمساعدة في فهم كيفية اهتزاز أي بنية بشكل طبيعي.
يمكن أن تستكمل طاولة هزازات ASLI العلامة التجارية اختبار الاهتزازات الجيوبية واختبار الاهتزازات العشوائية للنطاق العريض على التوالي ،ويمكن إكمال اختبار النبض الكلاسيكي (نصف الجيوبية) واستجابة الصدمة الطيفيمكن أيضاً دمجها مع غرفة اختبار درجة الحرارة والرطوبة معاً
المختبر نوع الكهرومغناطيسية عالية التردد الاهتزاز الهزاز المائدة نظام اختبار الاهتزاز يستخدم على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والطيران الفضائي والاتصالات والإلكترونيات,الأجهزة الكهربائية والنقل والأجهزة المنزلية.
المعلم التقني:
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
مقيّم ديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

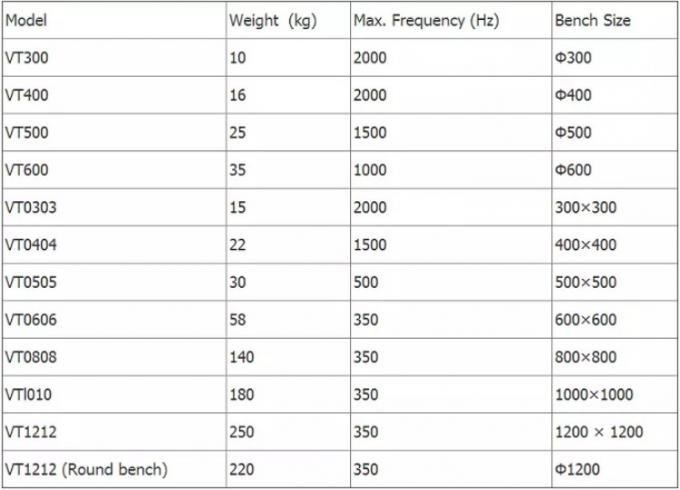

لمتوسع عمودي
ASLI علامة تجارية طاولة هزازات VT عمودية الممتدة ومشابك محددة، الحساب الدقيق، تصميم معقد،لضمان أن العميل حصل على أفضل أداء وفقا للهيكل المثاليالمواد والصناعة عالية الجودة.
بالنسبة للموسع الأفقي
طاولة هزازات ASLI العلامة التجارية داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل ، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
مسار ضغط ثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
