2000kg.F أجهزة اختبار الجدول الاهتزاز القوة لمعايير IEC 60335-2-24 و IEC 60335-2-40

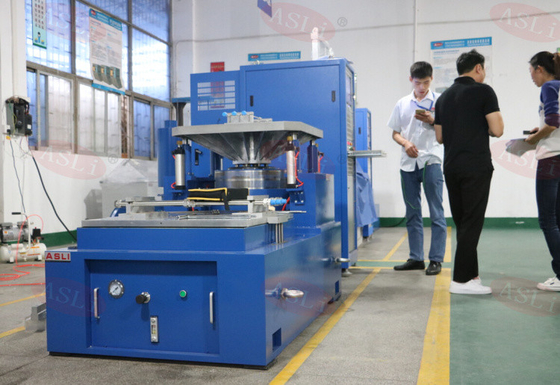

تستخدم آلة اختبار الاهتزاز عالية التردد بشكل رئيسي لتجربة الاهتزاز والصدمات في بيئة اختبار المنتج ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية ،قد تكون هناك حاجة لإجراء اختبارات في مجال الطيران، الاتصالات، الإلكترونيات، الكهرباء، الاتصالات، الأجهزة المنزلية ومجالات أخرى من المنتجات.إنه منصة اختبار تلبي جميع أنواع مواصفات الاختبار ، ويمكن تنفيذها بما في ذلك IEC و MIL-STD و JIS و ASTM وغيرها من المواصفات.
آلة الاهتزاز عالية التردد المعلم:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة الاسمية (m/s) |
النزوح الاسمي (p-p) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك (ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
خصائص المنتج
* نظام تعليق مرن ومرشد خط مستقيم، قدرة تحمل قوية، أداء التوجيه الجيد واستقرار عال.
* الصلابة الساكنة لوسادة الهواء المركزية كبيرة ، والصلابة الديناميكية صغيرة ، والقدرة على تحمل قوية ، والأداء الديناميكي ممتاز.
* تشخيص سريع بالفحص الذاتي وحماية السلسلة، وأمان عالية وموثوقية.
* الوسادة الهوائية العزلة والجهاز التخفيف يجعل الاهتزاز لا تحتاج إلى الأساس الخاص، وتعيد إنتاج موجة الاهتزاز تماما وتقلل من انتقال الاهتزاز.
* توفير استخدام مختلف لمنصات التوسع الأفقية والعمودية
* يمكن استخدامه مع جميع أنواع مراقبي الاهتزازات ، والتشغيل بسيط.

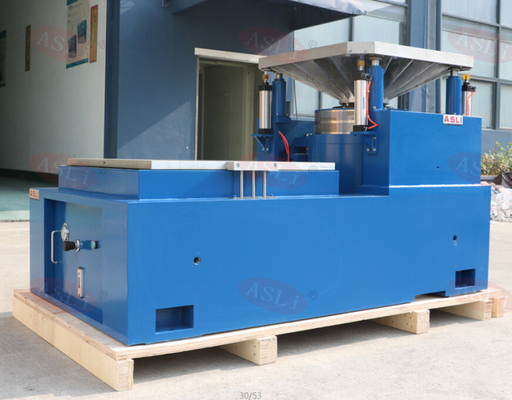

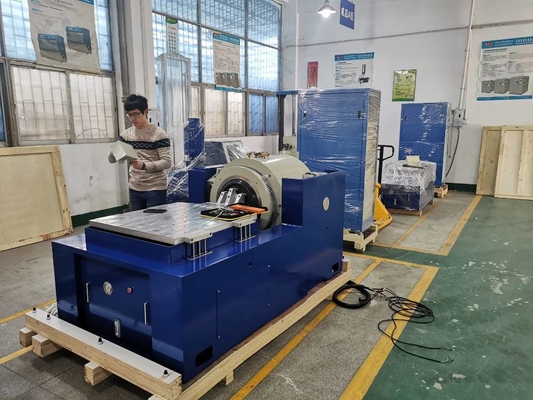

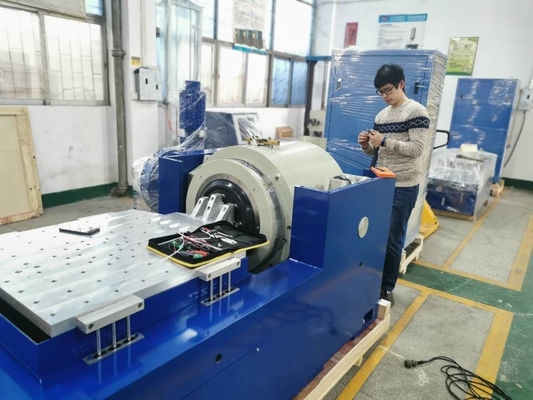

خصائص المقاعد الأفقية:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
مسار ضغط ثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
