معدل الاهتزاز عالي التردد ES-30.pdf

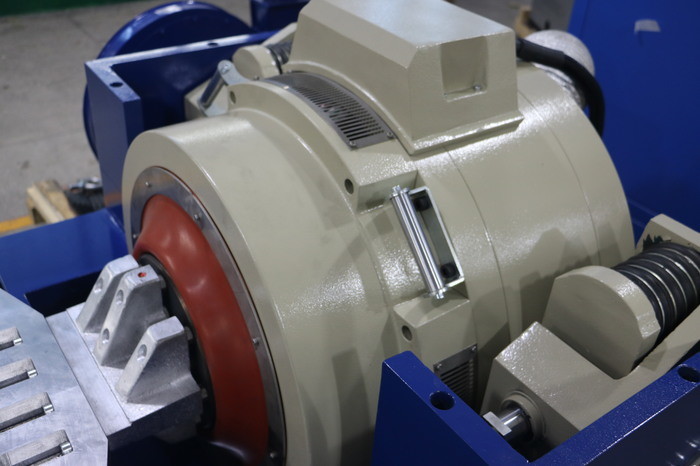

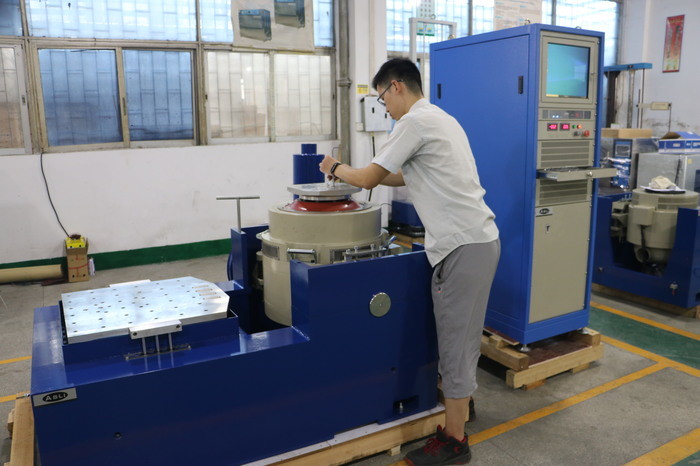

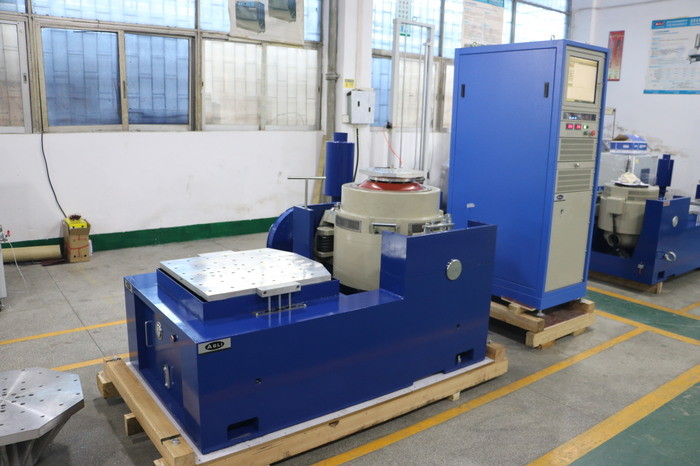

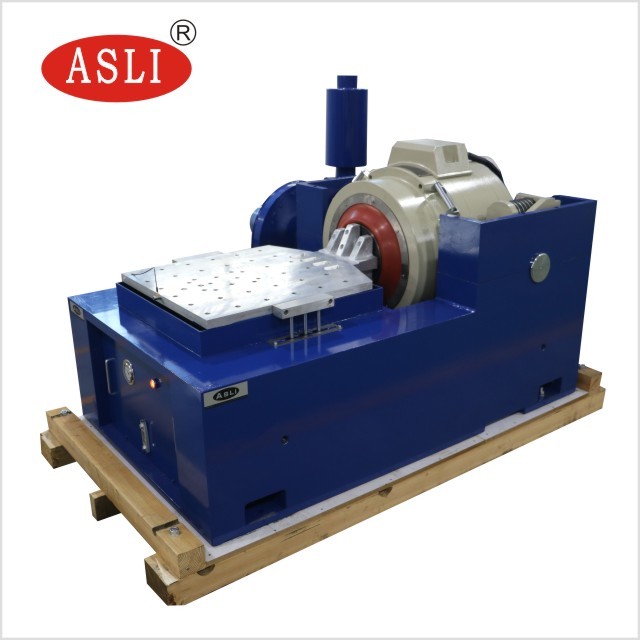

3000kg.f آلة اختبار الاهتزاز الكهرومغناطيسي مع MIL-STD DIN ISTA
يمكن تخصيص النزوح

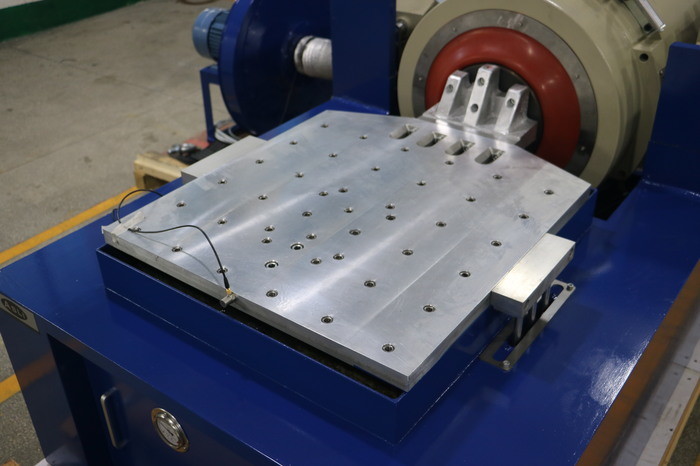

يتم اختيار حجم طاولة الاهتزاز وفقًا لحجم العينة.
اختبار التحول للمختبر، قطع غيار السيارات، إضاءة LED، البطارية، الكابلات، التعبئة...
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
يتم تحديد الحد الأقصى لمستوى التسارع لجهاز اختبار الاهتزاز الكهرومغناطيسي بواسطة الحد الأقصىفي التردد المنخفض ، يتم تقييد تحريك الجزء المتحرك بحيثالتسارع لن يصل إلى مستوى عال. يتم تعيين تردد الرنين من العنصر المتحرك أعلىمن الحد الأعلى لمدى التردد.
يمكن ان يعكس أداء مولد الاهتزاز من قبل الرسم البياني الذي يعرض الحد الأقصىالتسارع تحت ترددات مختلفة. باستخدام مخطط لوغ-لوغ، تقييد التحرّكيمكن التعبير عنها بواسطة خط مستقيم مع ميل 6 ديسيبل / أوكتاف.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
يمكن استخدامه أيضا مع غرفة المناخ:
إذا كنت ترغب في معرفة المزيد عن 3000kg.f آلة اختبار الاهتزاز الكهرومغناطيسي مع MIL-STD دين إستا، يرجى عدم التردد في إرسال استفساراتك، بعد ذلك، يمكننا أن نقدم المزيد من الدعم.
