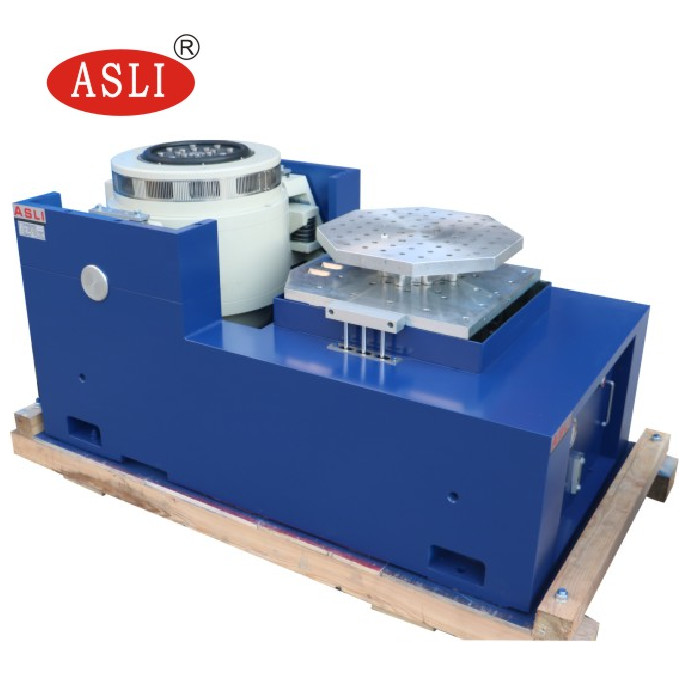

نظام اختبار الاهتزاز عالي التردد الرأسي + الأفقي يفي بمعيار MIL-STD
تفاصيل المنتج
| قوة الاهتزاز: | 30 كيلو نيوتن | طلب: | البطارية وقطع غيار السيارات |
|---|---|---|---|
| معيار الاختبار: | معيار MIL-STD | تسريع: | 100 جرام |
| امتحان: | جيب، عشوائي، صدمة | مدخل: | 1 قناة |
| النزوح: | 100 ملم | اتجاه الاهتزاز: | عمودي + أفقي الاهتزاز |
| إبراز |
نظام اختبار الاهتزاز القياسي MIL-STD,نظام اختبار الاهتزاز عالي التردد 30KN,معدات اختبار الاهتزاز الأفقي العمودي |
||
وصف المنتج
يحاكي نظام اختبار الاهتزاز المتقدم هذا بيئات الاهتزاز الواقعية في ظل ظروف معملية خاضعة للرقابة، مما يتيح تقييمًا دقيقًا لقوة التأثير والموثوقية التشغيلية عبر مجموعة واسعة من تطبيقات اختبار الاهتزاز.
من خلال إعادة إنتاج محاكاة الاهتزاز الجيبي، العشوائي، البحث عن الرنين والتثبيت، الصدمة الكلاسيكية، ونماذج الطرق، يوفر النظام دعمًا أساسيًا لضمان جودة المنتج والبحث والتطوير للمنتجات الجديدة.
المعايير المتوافقة: MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS، والمزيد.
تنزيل ورقة بيانات حامل اختبار الاهتزاز عالي التردد ES-30 (PDF)
| الموديل |
المقدر جيبي القوة (نيوتن) |
المقدر عشوائي القوة (نيوتن) |
التردد النطاق (هرتز) |
المقدر التسارع (م/ث²) |
المقدر السرعة (م/ث) |
المقدر الإزاحة (ذروة إلى ذروة) مم |
الحد الأقصى. الحمولة (كجم) |
المتحرك الملف (كجم) |
البعد للمتحرك الملف (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | قطر 150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | قطر 230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | قطر 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | قطر 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | قطر 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | قطر 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | قطر 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | قطر 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | قطر 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | قطر 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | قطر 450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | قطر 500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | قطر 600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | قطر 650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | قطر 870 |

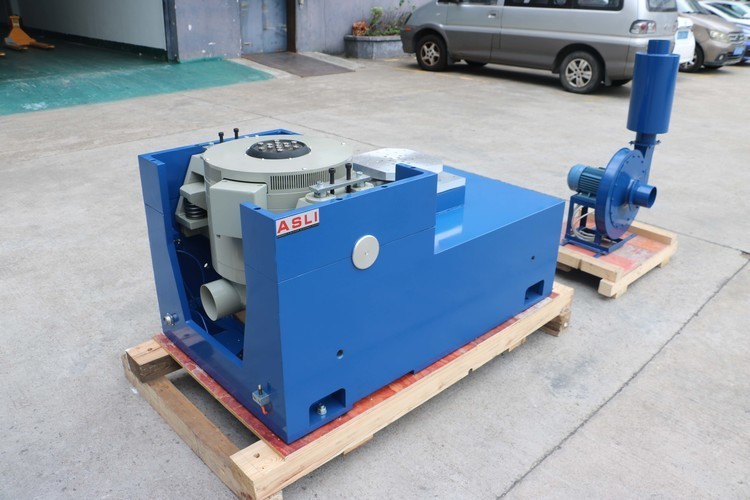

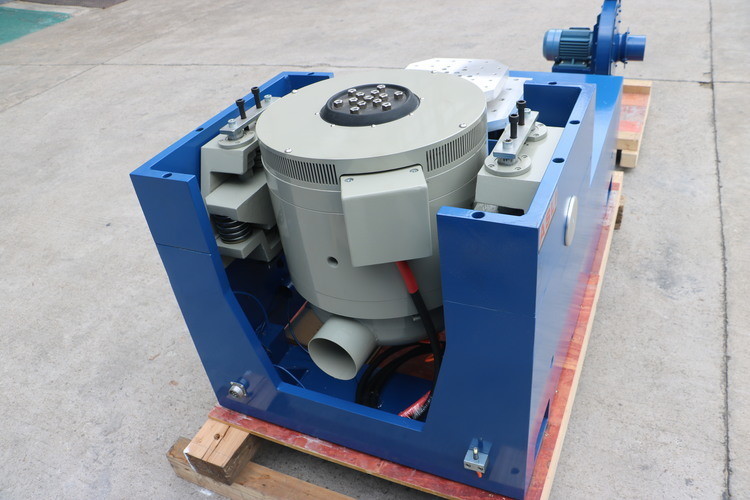

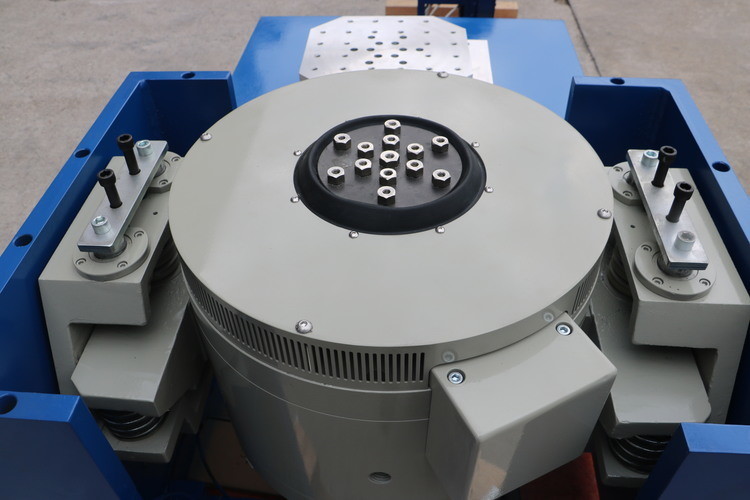

تم تصميم نظام اختبار الاهتزاز عالي التردد عمودي + أفقي خصيصًا للتشغيل الممتد والطويل الأمد. يتم تحقيق وضعي الاهتزاز العمودي والأفقي من خلال تركيب قاعدة مقاومة للاهتزاز.
تم تجهيز المنصة القياسية بجهاز عزل صدمات هوائي عالي الكفاءة، مما يقلل من انتقال الاهتزاز إلى هيكل المبنى. في معظم الحالات، لا يلزم وجود أساس إضافي.

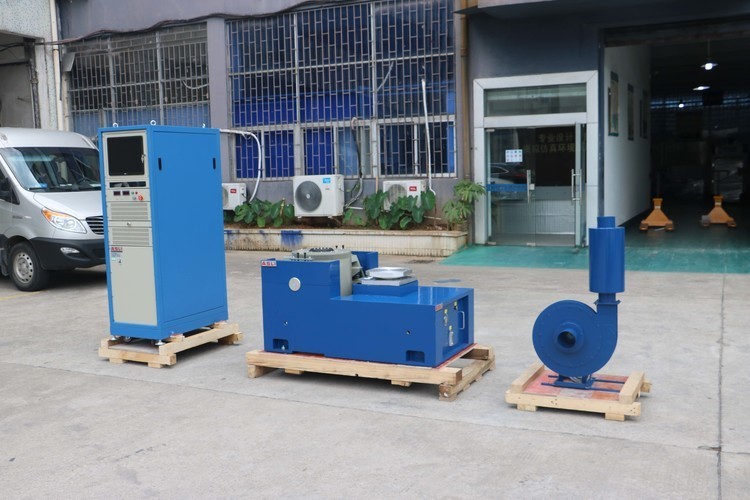

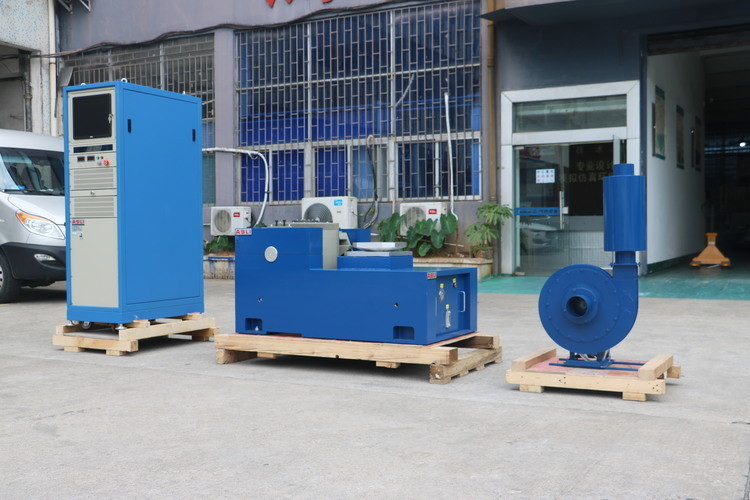

يتكون نظام اختبار الاهتزاز الكامل من هزاز ومضخم طاقة ونظام تحكم لقياس الاهتزاز. تم تصميمه وفقًا للمعايير الوطنية والدولية ذات الصلة - بما في ذلك MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، و BS - مما يوفر دعمًا فنيًا كاملاً لوضع بروتوكولات فحص جودة المنتج.
- الاستشارات الفنية: إرشادات طريقة الاختبار، تخطيط المختبر، والتوصيات
- اختيار المعدات: مخططات الاختيار ودعم الأسئلة الشائعة
- تصميم مخطط اختبار المنتج
- التواصل مع العملاء وإبلاغ بالتقدم المحرز
- التدريب الفني: تشغيل المعدات، الصيانة اليومية، تشخيص الأعطال الشائعة، واستكشاف الأخطاء وإصلاحها
- الدعم الفني: خدمات مدفوعة متخصصة متاحة بناءً على متطلبات العملاء
الأسئلة الشائعة:
س 1: ما هو الهزاز الكهروديناميكي للاهتزاز؟
ج: الهزاز الكهروديناميكي للاهتزاز هو نظام اختبار يستخدم لمحاكاة ظروف الاهتزاز التي قد تتعرض لها المنتجات أثناء النقل أو التشغيل أو الخدمة. يستخدم على نطاق واسع في اختبارات الموثوقية والمتانة والتأهيل.
س 2: ما هي المنتجات التي يمكن اختبارها؟
ج: يمكن استخدامه للمكونات الإلكترونية، قطع غيار السيارات، البطاريات، مكونات الطيران والفضاء، المنتجات الكهربائية، التعبئة والتغليف، معدات الاتصالات، وغيرها من المنتجات التي تتطلب اختبار الاهتزاز.
س 3: ما هي اختبارات الاهتزاز التي يمكن للهزاز إجراؤها؟
ج: اعتمادًا على تكوين النظام، يمكنه إجراء اهتزاز جيبي، اهتزاز عشوائي، اختبار صدمة، بحث عن الرنين، مسح التردد، واختبارات اهتزاز قابلة للبرمجة أخرى.
س 4: ما هو أقصى تردد اختبار؟
ج: يعتمد أقصى تردد على الموديل والتكوين. تتوفر موديلات هزاز مختلفة لمتطلبات تردد مختلفة. يرجى تقديم نطاق التردد المطلوب حتى نتمكن من التوصية بموديل مناسب.
س 5: كيف أختار موديل الهزاز الصحيح؟
ج: العوامل الرئيسية تشمل:
- الوزن الأقصى للعينة
- أبعاد العينة
- اتجاه الاهتزاز المطلوب
- نطاق التردد
- التسارع الأقصى
- الإزاحة
- معيار اختبار الاهتزاز المطلوب
بناءً على هذه المعلمات، يمكننا التوصية بنظام هزاز مناسب.
س 6: هل يمكن للهزاز إجراء اهتزاز عمودي وأفقي؟
ج: نعم. اعتمادًا على التكوين، يمكن تزويد النظام بإعداد اختبار عمودي، أو إعداد اختبار أفقي، أو كليهما.
س 7: هل يمكنه إجراء اختبار اهتزاز عشوائي؟
ج: نعم. يمكن تكوين وحدة تحكم اهتزاز مناسبة لاختبار الاهتزاز العشوائي، بما في ذلك ملفات تعريف الاختبار المستندة إلى PSD.
س 8: هل يمكنه إجراء اختبار صدمة؟
ج: نعم، بشرط أن يتمتع نظام الهزاز المختار بقوة وإزاحة وتسارع كافيين لملف تعريف الصدمة المطلوب.
يوفر الهزاز الكهروديناميكي للاهتزاز العديد من المزايا لاختبار الاهتزاز عالي التردد:
- نطاق تردد واسع: مناسب لاختبارات الاهتزاز منخفضة وعالية التردد، خاصة للمكونات الإلكترونية والسيارات.
- دقة تحكم عالية: يمكن التحكم بدقة في التردد والتسارع والإزاحة والسرعة ومدة الاختبار.
- استجابة سريعة: يستجيب نظام القيادة الكهروديناميكي بسرعة لإشارات التحكم، مما يجعله مناسبًا لاختبارات الاهتزاز المتدرجة.
- خرج اهتزاز مستقر: يساعد التحكم في الحلقة المغلقة في الحفاظ على مستويات اهتزاز مستقرة طوال الاختبار.
- اختبار قابل للبرمجة: يمكن برمجة معلمات الاختبار مثل نطاق التردد ومعدل التدرج والتسارع وعدد الدورات تلقائيًا.
- مناسب للاختبار عالي التردد: مناسب بشكل خاص لـ PCB/PCBA، إلكترونيات السيارات، المستشعرات، الموصلات، البطاريات، والمكونات الإلكترونية الأخرى.
- أتمتة عالية: يمكن حفظ برامج الاختبار وتنفيذها تلقائيًا، مما يحسن كفاءة الاختبار وقابليته للتكرار.
لمزيد من المعلومات حول هزازات الاهتزاز عالية التردد لدينا، يرجى إرسال استفسارك إلينا. يسعدنا المساعدة في متطلبات الاختبار الخاصة بك.
