معدات اختبار الاهتزاز ES-20.pdf
عالية التكرارمحاكاة النقل المختبرية المضطربة الديناميكيةاهتزازالمزلق

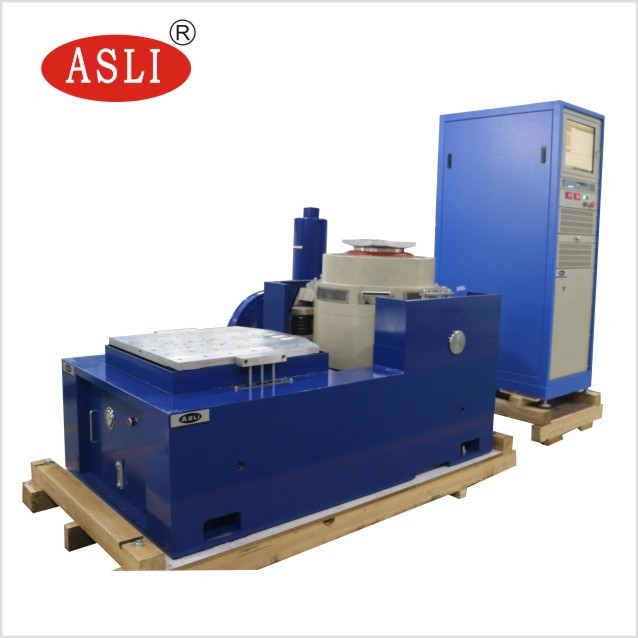

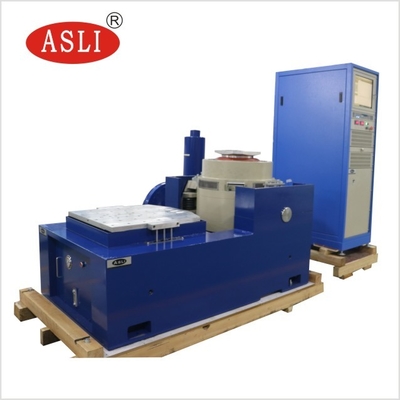

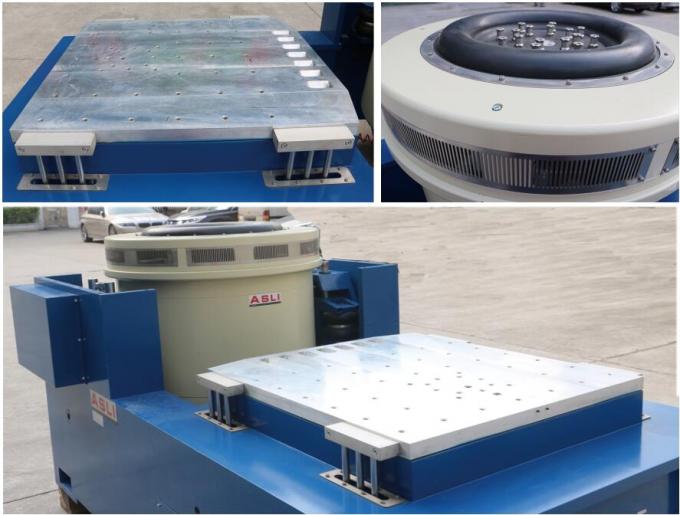

المختبر عالية التردد الهزاز محاكاة النقل الهزاز الكهرومغناطيسي الهزازيستخدم على نطاق واسع في مجالات الدفاع والطيران والطيران والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات. يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة ،محاكاة حالة العمل الفعلية واختبار قوة الهيكل، تطبيق المنتج واسع، وعرض التطبيق واضح، وتأثير الاختبار هو ملحوظ وموثوق بها.الحد الأقصى للتسارع، تعديل النطاق، التحكم في الوقت، التحكم الكمبيوتر وظيفة كاملة، تسارع ثابت بسيط / نطاق ثابت.
المعلمات التقنية لجهاز اختبار الاهتزاز:
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
مقيّم ديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
المعلمات التقنية للأفقيةالموسع:
المعلمات التقنية للقطر الرأسيالموسع:
التطبيق في جهاز الهزات الكهرومغناطيسية:
نحن مصنعون من سلسلة منتجات آلة اختبار الاهتزاز عالية التردد، اعتمدت "بنية دائرة مغناطيسية مزدوجة"، "دوائر عمل الهيكل العظمي المولدة ذاتيا"،"دعم في الهواء" و"حاويات الدوار والإرشاد الخطي"، "عزلة ترونيون" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن أن تكتمل في اختبار الاهتزازات الصينوسية ثلاث محاور X، Y، Z واختبارات الاهتزازات العشوائية النطاق العريض،ليتم استكمالها من قبل الكلاسيكية (نصف - الصين، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ، طرق التفجير ،الأجهزة الكهربائية، الاتصالات، الأجهزة المنزلية ومجالات أخرى.
خصائص اختبار الاهتزاز الكهرومغناطيسي:

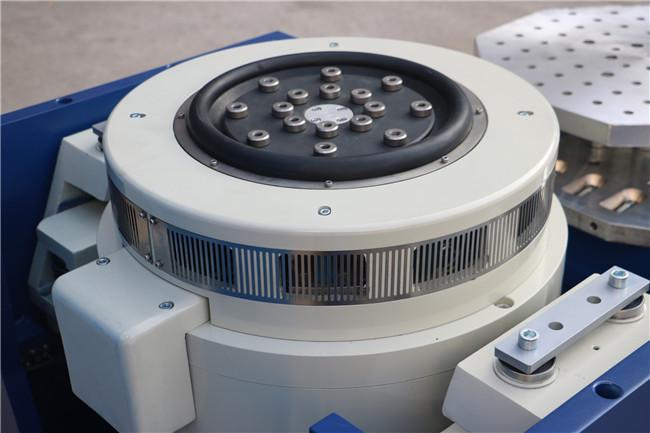

1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
إذا كنت بحاجة إلى مزيد من المعلومات عن المختبر عالية التردد الهزاز محاكاة النقل الهزاز الكهرومغناطيسي، يرجى الشعور بالحرية لإرسال استفساراتك.
