آلة اختبار الاهتزازات الأفقية والعمودية من النوع الكهرومغناطيسي عالية التردد
ما هو مبدأ عمل الاهتزاز؟
مبدأ عمل اختبار الاهتزاز يشبه مكبر الصوت حيث يتم تحريك الموصل الكهربائي بواسطة عمل القوة الكهرومغناطيسية في المجال المغناطيسي.يتم توليد القوة لتسريع الجزء المتحرك من خلال التوازن بين تيار القيادة والتيار المغناطيسيلذلك، عن طريق التحكم في تيار القيادة، يمكن للمرء التحكم في مولد الاهتزاز.
نظام اختبار الاهتزاز الكهرومغناطيسي للصدمات العشوائية:MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، GB ، GJB ، JIS ، BS وما إلى ذلك.
نظام اختبار الاهتزاز الكهرومغناطيسي للصدمات العشوائية:السيارات،الالكترونيات،الفضاء،السفن،الاتصالات،الالكترونيات البصرية،الأدوات،الخ
معايير جهاز الاهتزاز:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة الاسمية (m/s) |
النزوح الاسمي (p-p) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك (ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
نظام اختبار الاهتزاز الكهرومغناطيسي للصدمات العشوائية خصائص المنتج

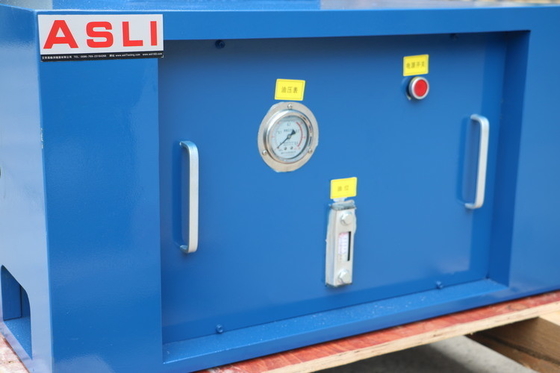

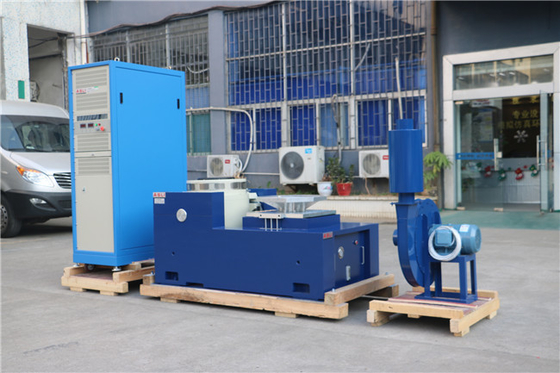

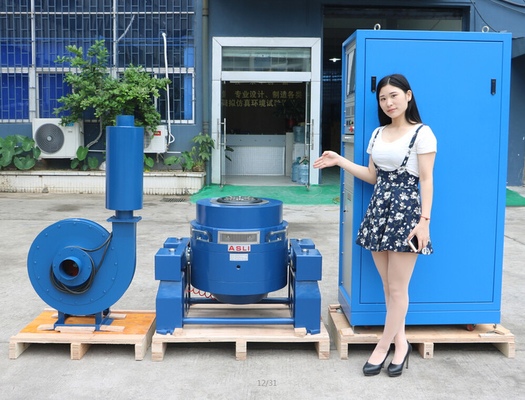

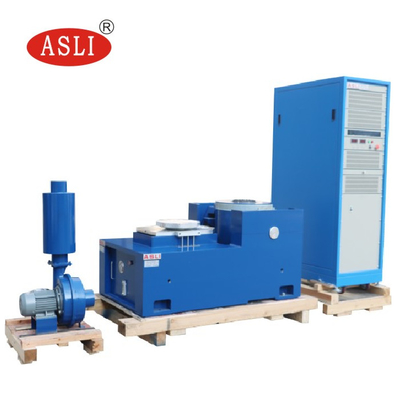

الصور للإشارة:

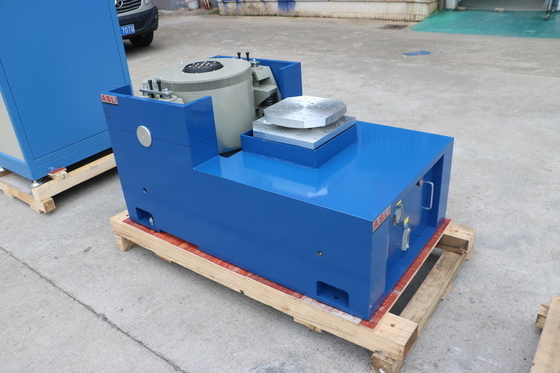

جدول الموسع الأفقي:
زيارة العملاء لشركة ASLI:
الخدمة الخارجية:
إذا كنت بحاجة لمزيد من المعلومات عننوع الكهرومغناطيسية عالية التردد أفقي وراكسي جهاز اختبار الاهتزاز، يرجى الشعور بالحرية لإرسال استفساراتك.
