حامل اختبار الاهتزاز عالي التردد ES-30.pdf

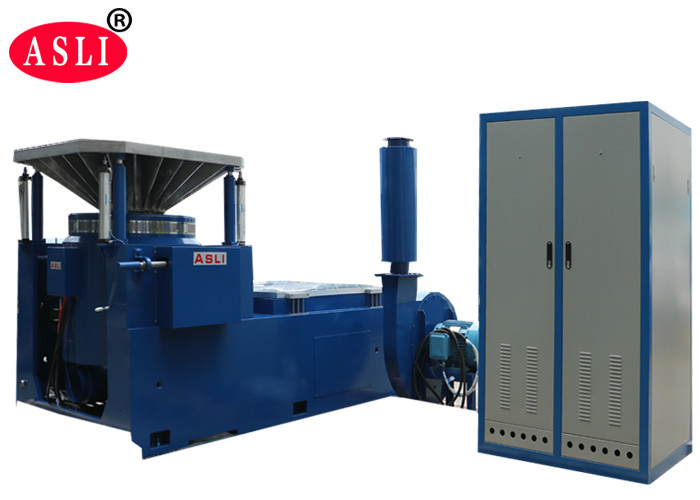

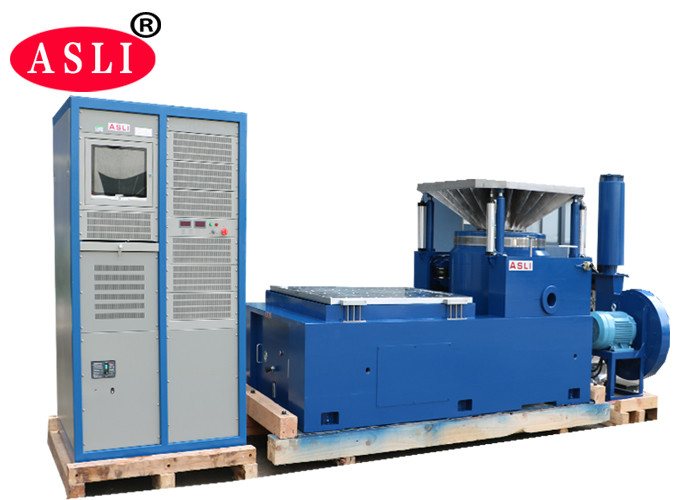

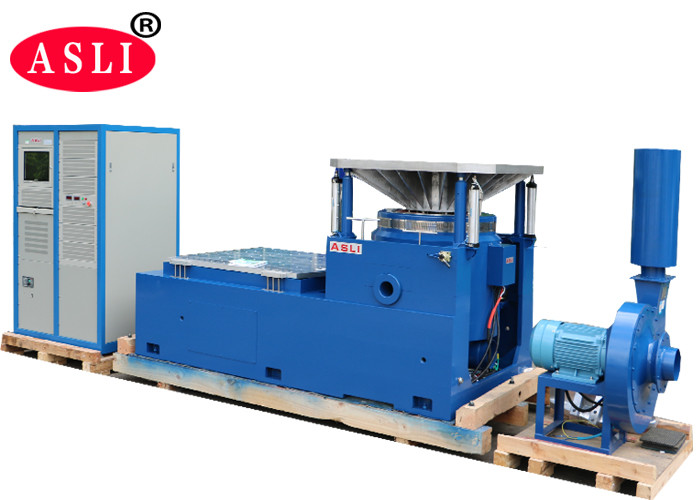

تكوين نظام الاختبار
1. مولد اهتزاز أفقي قطعة واحدة
2. طاولة توسيع عمودية
3. مروحة تبريد مع كاتم صوت
4. مضخم طاقة رقمي بالتبديل
5. جهاز قياس التحكم في الاهتزاز متعدد الوظائف.
المواصفات
| الاسم | جهاز اختبار اهتزاز بطارية السيارة EN50604 IEC62133 UN38.3 للمختبرات | ||||||||
| الموديل | قوة الجيب الجيبية (نيوتن) | قوة الجيب العشوائية (نيوتن) | نطاق التردد (هرتز) | التسارع المقنن (م/ث2) | السرعة المقننة (م/ث) | الإزاحة المقننة (p-p) مم | الحد الأقصى للحمولة (كجم) | ملف متحرك (كجم) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ل | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
