MIL-STD-810G الجيب الجيبي / عشوائي / صدمة G2 / Hz PSD مختبر الاهتزاز اختبار
Product Details
| قوة الجيب: | 20000 شمالا | السرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي | التسريع: | 100 غرام |
| التكرار: | 3 ~ 3000 هرتز | القوة: | 380 فولت 3 مراحل |
| النزوح: | 51 ملم | لفائف متحركة: | 320 نانومتر |
| إبراز |
نظام شاكر الاهتزاز الجيبي,نظام الاهتزاز العشوائي,نظام الاهتزاز العمودي 20000N |
||
Product Description
التطبيق:
نحن مصنعونبيع ساخن الكهرومغناطيسية ثلاث محورات الاهتزاز الجدول الاهتزاز صدمة مختبر اختبار، اعتمدت "هيكل الدوائر المغناطيسية المزدوجة" ، "دوائر عمل الهيكل العظمي التي يتم إنشاؤها من تلقاء نفسها" ، "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي" ،"عزل الدرج" تقنية حديثة متقدمة وتقنية خاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاث محاور X،Y،Z واختبارات الاهتزازات العشوائية النطاق العريض، التي يجب إكمالها من قبل الكلاسيكية (نصف - الصينية،اختبار طيف استجابة النبض والصدمةتستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
بالنسبة لنظام اختبار الاهتزاز، يرجى إعداد لأسفل وإرسال استفسار الخاص بك، وسوف تساعدنا لتوصية لكم نموذج مناسب
DUT/ وصف العينة
DUT/كتلة اختبار العينة
DUT/أبعاد العينة
ملف الاختبار إذا كان متاحاً
السرعة القصوى للاختبار
اختبار اتجاه X،Y،Z أو اختبار اتجاه Z فقط
خصائص اختبار التعب من الاهتزاز عالي التردد:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة سعة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية لجهاز اختبار الاهتزاز الكهرومغناطيسي عالي التردد:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

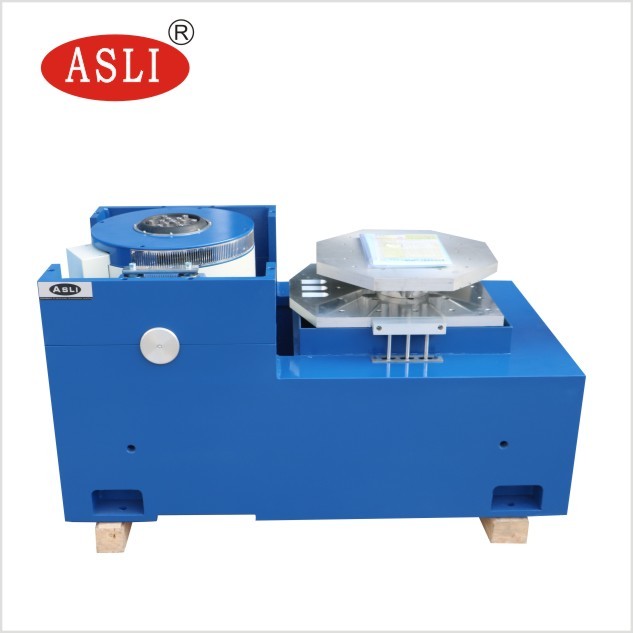

خصائص المقاعد الأفقية:
1داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
2المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
3مسار ضغط ثابت، شكل V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
الخصائص العمودية للمقاعد الممتدة:
VT العمودية الممتدة و المقابس المحددة، الحساب الدقيق، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا للهيكل المثالي، المواد عالية الجودة
والعمل.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
لمزيد من المعلومات عنبيع ساخن الكهرومغناطيسية ثلاثي المحور الاهتزاز الجدول الاهتزاز صدمة مختبر اختبار، مرحبًا بالاتصال بنا!
