شاكر الاهتزاز الكهروديناميكي يلتقي DO-160G RTCA-160G ISTA 3A Stardard

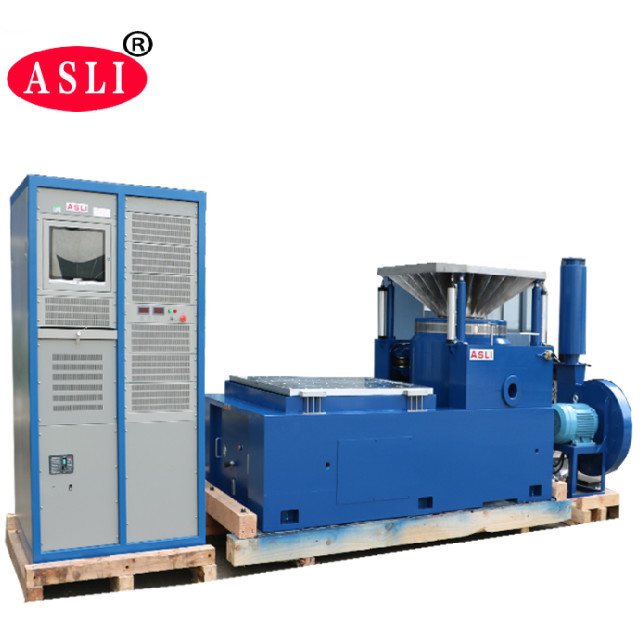

تفاصيل المنتج
| قوة جيبية: | 50000n | سرعة: | 2.0m/s |
|---|---|---|---|
| النزوح: | 100 ملم | تكرار: | 1 ~ 3500Hz |
| تحميل: | 750 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 450 ملم | معيار الاختبار: | DO-160G ، RTCA-160G ، ISTA 3A |
| حجم الجدول: | 800x800 ملم | طلب: | الصمام، قطع غيار السيارات |
| إبراز |
شاكر الاهتزاز الكهروديناميكي 50000N,شاكر الاهتزاز الكهروديناميكي LED,معدات اختبار طاولة الاهتزاز RTCA-160G |
||

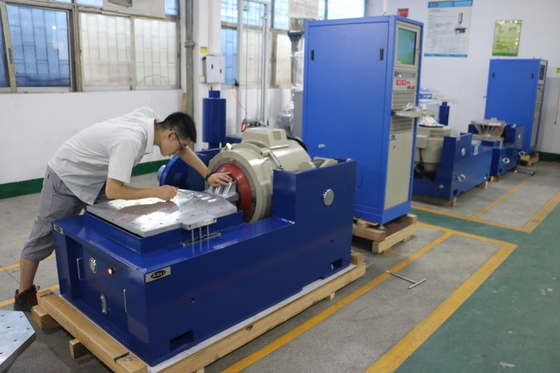

وصف المنتج
تنزيل: جهاز اختبار الاهتزاز عالي التردد ES-30 (PDF)
يلبي نظام شاكر الاهتزاز الكهروديناميكي لوظائف العشوائي، الجيب، والصدمات معايير DO-160G و RTCA-160G و ISTA 3A. يستخدم على نطاق واسع في صناعات الدفاع والطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها. تم تصميم هذه المعدات لاكتشاف الأعطال المبكرة، ومحاكاة ظروف العمل الفعلية، وإجراء اختبارات قوة الهيكل. نطاق تطبيقه الواسع، وفعالية الاختبار الملحوظة، والأداء الموثوق به تجعله أداة أساسية لاختبار الاهتزاز.
يدعم النظام وظائف الموجة الجيبية، وتعديل التردد (FM)، والمسح، والبرمجة، ومضاعف التردد، واللوغاريتم، والتسارع الأقصى، وتعديل السعة، والتحكم الزمني. يتميز بالتحكم الكامل بالكمبيوتر مع أوضاع التسارع الثابت والسعة الثابتة البسيطة. خضعت المعدات لاختبارات تشغيل مستمرة خالية من الأعطال لمدة 3 أشهر، مما يضمن أداءً مستقرًا وجودة موثوقة.
| الذروة الجيبية (Pk) | 5000 كجم.ق ذروة (50 كيلو نيوتن) |
|---|---|
| العشوائي (RMS) | 5000 كجم.ق متوسط مربع (50 كيلو نيوتن) |
| الصدمة (Pk) | 10000 كجم.ق ذروة (100 كيلو نيوتن) @ 6 مللي ثانية |
| التردد القابل للاستخدام | 1 - 2500 هرتز |
| الحد الأقصى للإزاحة (من الذروة إلى الذروة) | 100 مم (4 بوصة)، 76 مم (3 بوصة) مستمر |
| السرعة القصوى | 2 م/ث |
| التسارع الأقصى | جيب: 100 جرام (980 م/ث²)، عشوائي: 62 جرام (600 م/ث²) |
| دعم الحمل العمودي | 500 كجم |
| التردد الطبيعي لتعليق الجسم (محور الدفع) | أقل من 2.5 هرتز |
| قطر المحرك | 440 مم |
| وزن المحرك | 59 كجم |
| التردد الرنيني الأساسي (الطاولة العارية) | 2400 هرتز (اسمي) ± 5% |
| نقاط تثبيت الحمل (قياسي) | 16 إدراجًا من الفولاذ المقاوم للصدأ M10 |
| كثافة التدفق الشارد | < 10 جاوس |
| أبعاد الشاكر | 1670 مم طول × 1150 مم عمق × 1300 مم ارتفاع |
| وزن الشاكر | حوالي 4600 كجم |
| متطلبات الهواء المضغوط | 0.6 ميجا باسكال |
يسرد الجدول التالي الموديلات الإضافية المتاحة في سلسلة شاكرات الاهتزاز الكهروديناميكية، بما في ذلك الموديل ES-50 المميز. هذه الأنظمة مناسبة لاختبار بطاريات السيارات وفقًا لمعايير EN50604 و IEC62133 و UN38.3.
| الموديل |
مُصنّف جيب القوة (نيوتن) |
مُصنّف عشوائي القوة (نيوتن) |
التردد النطاق (هرتز) |
مُصنّف التسارع (م/ث²) |
مُصنّف السرعة (م/ث) |
مُصنّف الإزاحة (من الذروة إلى الذروة) مم |
الحد الأقصى. الحمل (كجم) |
المتحرك الملف (كجم) |
البعد للمتحرك الملف (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 مم |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 مم |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 مم |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 مم |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | 450 مم |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 مم |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 مم |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 مم |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 مم |

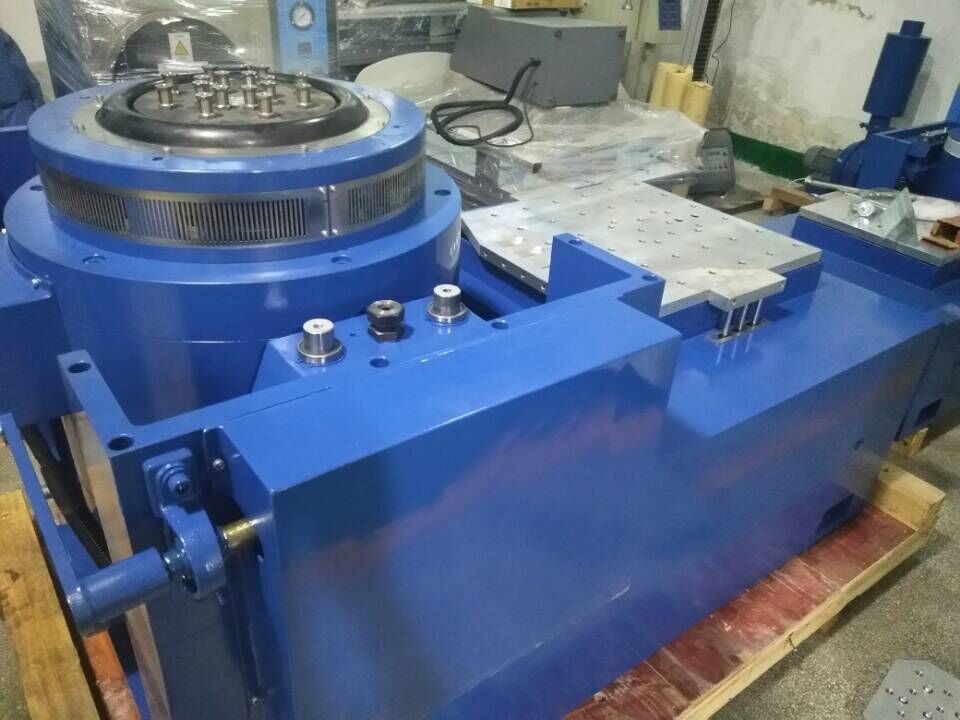

- هيكل دائري ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، وهيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مستقيمة وموجهة للاستيراد، مما يوفر قدرة ممتازة على الأحمال اللامركزية.
- أساس عزل المحور مخصص لعزل الاهتزاز، مع تركيب متحرك مريح.
- تضمن التكنولوجيا المتقدمة في النظام المتحرك موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للمحمل مع تأثير بالون صغير، مما يرفع قدرة تحمل محمل طاولة الاهتزاز ويحسن الأداء منخفض التردد.
الأسئلة الشائعة:
س1: ما هو شاكر الاهتزاز الكهروديناميكي؟
ج: شاكر الاهتزاز الكهروديناميكي هو نظام اختبار يستخدم لمحاكاة ظروف الاهتزاز التي قد تتعرض لها المنتجات أثناء النقل أو التشغيل أو الخدمة. يستخدم على نطاق واسع في اختبارات الموثوقية والمتانة والتأهيل.
س2: ما هي المنتجات التي يمكن اختبارها؟
ج: يمكن استخدامه للمكونات الإلكترونية، وقطع غيار السيارات، والبطاريات، ومكونات الطيران والفضاء، والمنتجات الكهربائية، والتعبئة والتغليف، ومعدات الاتصالات، وغيرها من المنتجات التي تتطلب اختبار الاهتزاز.
س3: ما هي اختبارات الاهتزاز التي يمكن أن يقوم بها الشاكر؟
ج: اعتمادًا على تكوين النظام، يمكنه إجراء اهتزاز جيبية، واهتزاز عشوائي، واختبار صدمات، وبحث عن الرنين، ومسح التردد، واختبارات اهتزاز قابلة للبرمجة أخرى.
س4: ما هو أقصى تردد اختبار؟
ج: يعتمد الحد الأقصى للتردد على الموديل والتكوين. تتوفر موديلات شاكر مختلفة لمتطلبات تردد مختلفة. يرجى تقديم نطاق التردد المطلوب حتى نتمكن من التوصية بموديل مناسب.
س5: كيف أختار موديل الشاكر الصحيح؟
ج: العوامل الرئيسية تشمل:
- الوزن الأقصى للعينة
- أبعاد العينة
- اتجاه الاهتزاز المطلوب
- نطاق التردد
- التسارع الأقصى
- الإزاحة
- معيار اختبار الاهتزاز المطلوب
بناءً على هذه المعلمات، يمكننا التوصية بنظام شاكر مناسب.
س6: هل يمكن للشاكر إجراء اهتزاز عمودي وأفقي؟
ج: نعم. اعتمادًا على التكوين، يمكن تزويد النظام بإعداد اختبار عمودي، أو إعداد اختبار أفقي، أو كليهما.
س7: هل يمكنه إجراء اختبار اهتزاز عشوائي؟
ج: نعم. يمكن تكوين وحدة تحكم اهتزاز مناسبة لاختبار الاهتزاز العشوائي، بما في ذلك ملفات تعريف الاختبار المستندة إلى PSD.
س8: هل يمكنه إجراء اختبار صدمات؟
ج: نعم، بشرط أن يمتلك نظام الشاكر المختار قوة وإزاحة وتسارع كافيين لملف تعريف الصدمة المطلوب.
يوفر شاكر الاهتزاز الكهروديناميكي العديد من المزايا لاختبار الاهتزاز عالي التردد:
- نطاق تردد واسع: مناسب لاختبارات الاهتزاز منخفضة وعالية التردد، خاصة للمكونات الإلكترونية والسيارات.
- دقة تحكم عالية: يمكن التحكم بدقة في التردد والتسارع والإزاحة والسرعة ومدة الاختبار.
- استجابة سريعة: يستجيب نظام القيادة الكهروديناميكي بسرعة لإشارات التحكم، مما يجعله مناسبًا لاختبارات اهتزاز المسح.
- خرج اهتزاز مستقر: يساعد التحكم في الحلقة المغلقة في الحفاظ على مستويات اهتزاز مستقرة طوال الاختبار.
- اختبار قابل للبرمجة: يمكن برمجة معلمات الاختبار مثل نطاق التردد ومعدل المسح والتسارع وعدد الدورات تلقائيًا.
- مناسب للاختبار عالي التردد: مناسب بشكل خاص لوحات الدوائر المطبوعة (PCB/PCBA)، وإلكترونيات السيارات، وأجهزة الاستشعار، والموصلات، والبطاريات، والمكونات الإلكترونية الأخرى.
- أتمتة عالية: يمكن حفظ برامج الاختبار وتنفيذها تلقائيًا، مما يحسن كفاءة الاختبار وقابليته للتكرار.

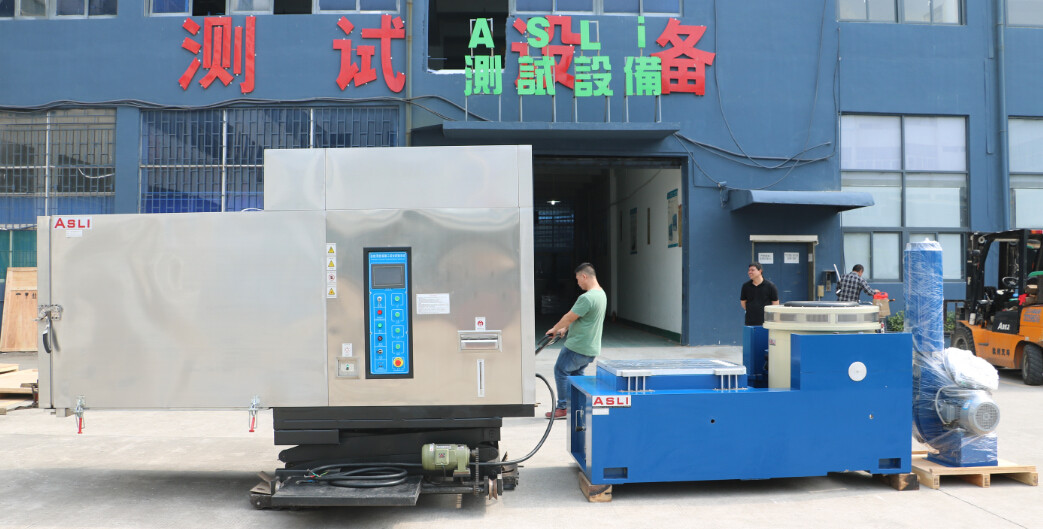

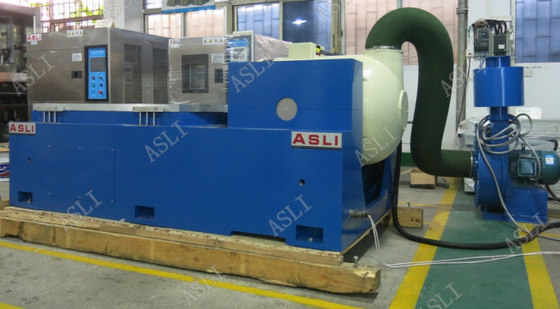

يمكن أيضًا دمج شاكر الاهتزاز الكهروديناميكي الذي يلبي معايير DO-160G و RTCA-160G و ISTA 3A مع غرفة درجة الحرارة والرطوبة لإجراء اختبارات بيئية شاملة.
