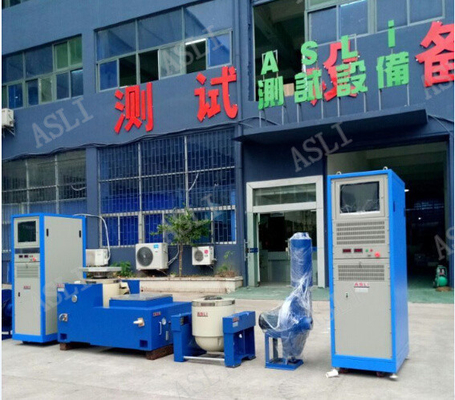

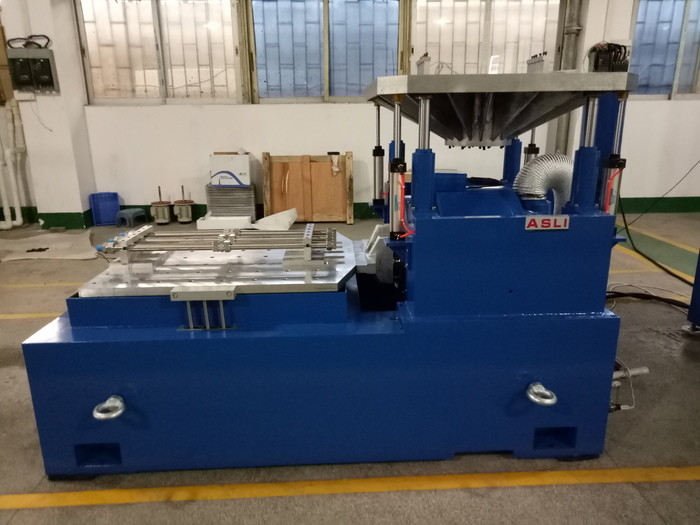

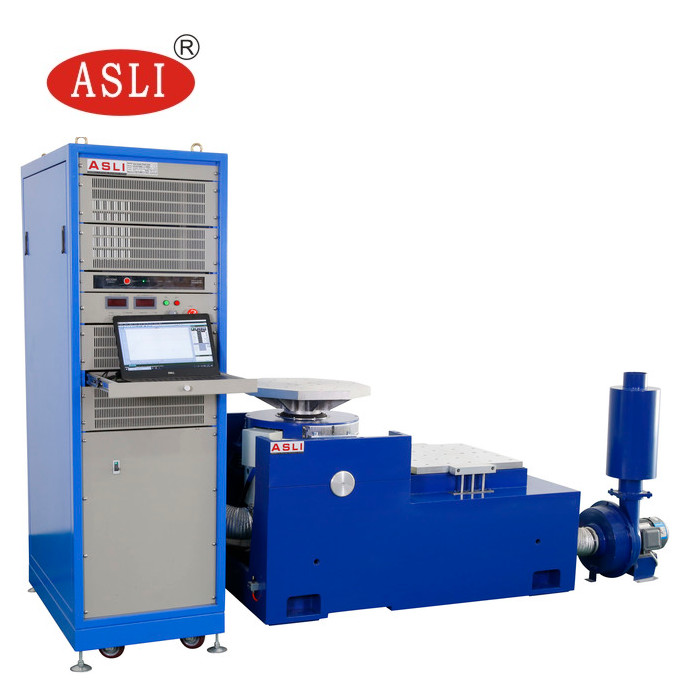

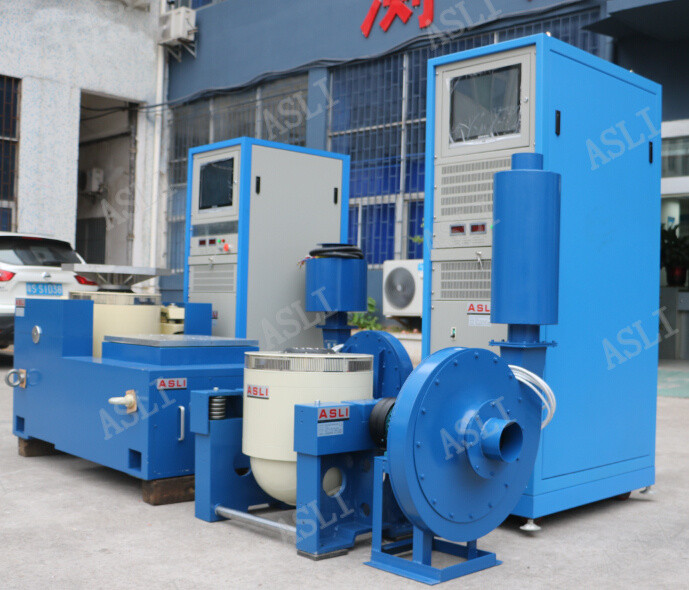

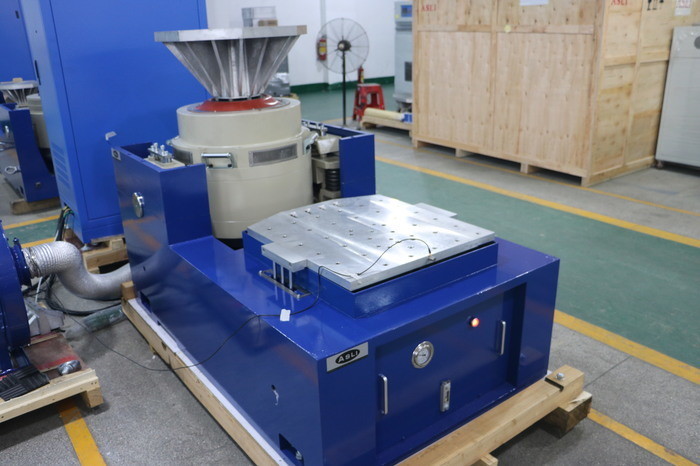

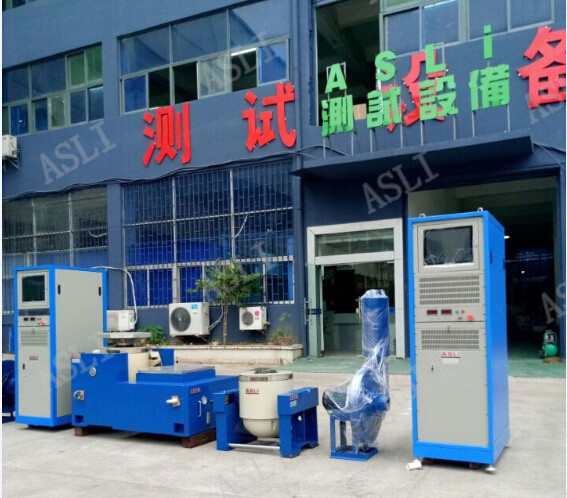

آلة اختبار الاهتزاز الجيبي والعشوائي مع جهاز التحكم في الاهتزاز ومضخم الطاقة
المعايير: MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، GB ، GJB ، JIS ، BS إلخ.
تطبيق
اعتمد شاكر الاهتزاز عالي التردد على "هيكل الدائرة المغناطيسية المزدوجة" ، و "دوائر عمل الهيكل العظمي المولدة ذاتيًا" ، و "الدعم المحمول بالهواء" و "محامل الأسطوانة والتوجيه الخطي" ، و "عزل مرتكز الدوران" ، يمكن إكمال التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة. في X ، Y ، Z اختبار الاهتزاز الجيبي ثلاثي المحاور واختبارات الاهتزاز العشوائي للنطاق العريض ، على أن يتم إكمالها عن طريق اختبار النبضة الكلاسيكية (نصف الجيب) واختبار طيف الاستجابة للصدمات.
صناعات التطبيق:السيارات ، والإلكترونيات ، والفضاء ، والسفن ، والاتصالات السلكية واللاسلكية ، والإلكترونيات الضوئية ، والأداة ، إلخ.
(1) القوة المقدرة: شرط شرط 6000N ؛قوة عشوائية 6000N ؛قوة الصدمة 12000N ؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز ، تردد ثابت ، اكتساح ذهابًا وإيابًا ، جيبي ، عشوائي ، صدمة
(3) وضع تردد الاجتياح: تردد خطي ، لوغاريتمي ، مسح ذهابًا وإيابًا ، تردد ثابت
(4) أوقات تردد المسح: من 1 إلى 32767
(5) وقت تردد الاجتياح: تردد ثابت / فردي 1-3600 دقيقة ، يمكن عرض منحنيات تردد الاجتياح.
(6) ماكس.تسارع 1000 م / ث2(غير تحميل)
(7) أقصى تحميل 180 كجم
(8) ماكس.الإزاحة: 25 مم ص (بدون تحميل) ، ذروة مزدوجة
(9) تأثير النزوح: 25 ملم
(10) وزن الملف المتحرك: 6.5 كجم
(11) اتجاهات الاهتزاز: عمودي
(12) موجة الاهتزاز: جيبية ، عشوائية ، صدمة
(13) قطر الملف المتحرك: Φ230 ملم
(14) أبعاد نظام الاهتزاز (مم): W850xH750xD550mm
(15) وزن نظام الاهتزاز: 590 كجم
2-2 تفاصيل مكونات الاهتزاز
(1) مولد الاهتزاز 1 مجموعة
(2) وحدة تحكم الاهتزاز 1 مجموعة
(3) مجموعة غرفة اتصال الاتصالات 1
(4) مجموعة DA-6 لمضخم الطاقة 1
(5) قوة الإثارة 1 جهاز كمبيوتر
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) مجموعة 1 كمبيوتر صناعي
المعايير الفنية:
| اسم | التعبئة جدول الاهتزاز / اختبار الجدول الاهتزاز لقطع غيار السيارات | ||||||||
| نموذج | قوة الجيب المقدرة (N) | تصنيف القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (pp) مم | الأعلى.تحميل (كجم) | لفائف متحركة (كلغ) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
