آلة اختبار الاهتزازات العشوائية
Product Details
| قوة جيبية: | 6000n | سرعة: | 1.6m/s |
|---|---|---|---|
| النزوح: | 25 مللي متر | تكرار: | 3 ~ 3500 هرتز |
| تحميل: | 180 كجم | تسريع: | 100g |
| التسليح: | 230mm | المراقب المالي: | مضخم الطاقة |
| اختبار الاهتزاز: | جيب وعشوائي | ||
| إبراز |
آلة اختبار الاهتزاز الجوفي,آلة اختبار الاهتزاز 3500 هرتز,آلة اختبار الاهتزاز 230 ملم |
||
Product Description

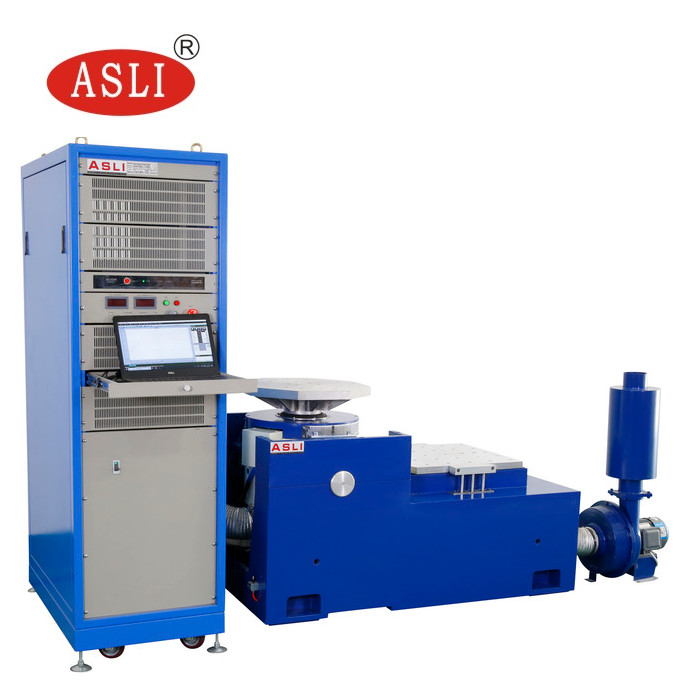

آلة اختبار الاهتزازات الاصطناعية والعشوائية مع جهاز تحكم الاهتزازات ومضخة الطاقة
المعايير:MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS الخ.
التطبيق
جهاز التذبذب عالي التردد اعتمد "هيكل الدوائر المغناطيسية المزدوجة""دوائر عمل الهيكل العظمي المولدة من تلقاء نفسها" "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي""عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاث محاور X و Y و Z واختبارات الاهتزازات العشوائية على النطاق العريض ، والتي يجب إكمالها باختبار النبض الكلاسيكي (نصف الصين) واستجابة الصدمة.
صناعات التطبيقات:السيارات، الإلكترونيات، الفضاء الجوي، السفن، الاتصالات، الكترونيات الضوئية، الأدوات، الخ
(1) القوة الاسمية: قوة الصينوس 6000N؛ قوة عشوائية 6000N؛ قوة الصدمة 12000N؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، صدمة
(3) وضع تردد السحب: خطي، لوغاريتمي، سحب ذهابا وإيابا، تردد ثابت
(4) مرات تردد السحب: 1 إلى 32767
(5) وقت التردد: تردد ثابت / 1-3600 دقيقة واحدة ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع 1000m/s2(غير محمل)
(7) الحمل الأقصى 180 كجم
(8) الحد الأقصى للنزوح: 25mm p-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الأثر: 25 ملم
(10)وزن الملف المتحرك: 6.5kg
(11) اتجاهات الاهتزاز: عمودية
(12) موجة الاهتزاز: الصينوس، العشوائية، الصدمة
(13)قطر الملف المتحرك: Φ230 ملم
(14) أبعاد نظام الاهتزاز ((ملم): W850xH750xD550mm
(15)وزن نظام الاهتزاز: 590kg
2-2 عناصر الاهتزاز تفاصيل

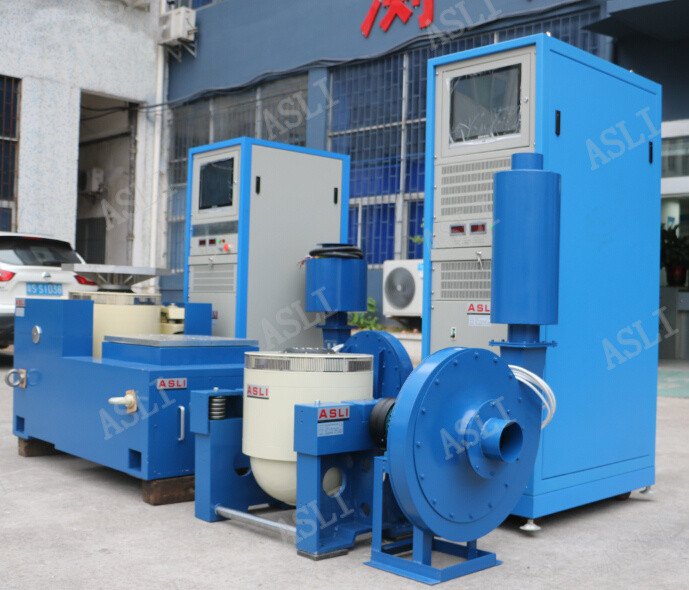

(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-6 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الحاسوب الصناعي 1 مجموعة
المعلمات التقنية:
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
