نظام اختبار الاهتزاز الميكانيكي ES-10.pdf
معدات اختبار الصدمة والاهتزاز لاختبار الاهتزاز عالي التردد المنخفض
متطلبات الاختبار:
1. IEC62133
2. UL1642
3. الأمم المتحدة 383
4. GB31241
5. MIL-STD-810
6DO-160
آلة الاهتزاز النقلية المحاكاة عالية الترددوفقًا بالكامل للتجارب المتعلقة بالبطارية المصممة القياسية ، والمحاكاة ، في ظل الشروط المحددة لاختبار الاهتزاز للبطارية ،يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز، وفقًا للتردد المحدد ، يجب ألا تسرب بطارية التسارع والانحراف على طول الاهتزاز في عينة البطارية من ثلاثة اتجاهات عمودية لبعضها البعض ،لا تفقد قلبك، لا مكسورة، لا حريق والانفجار.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
تكوين آلة اختبار الاهتزاز:
مقعد اختبار الاهتزازات، مكبر الطاقة، مروحة التبريد، طاولة الانزلاق، الموسع الرأسي
خصائص الوقوف الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
مسار الضغط الثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
الخصائص العمودية للمقعد الممتد:
VT العمودية الممتدة البنك والشباك المحددة، الدقة المحسوبة، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء الترددات المنخفضة.

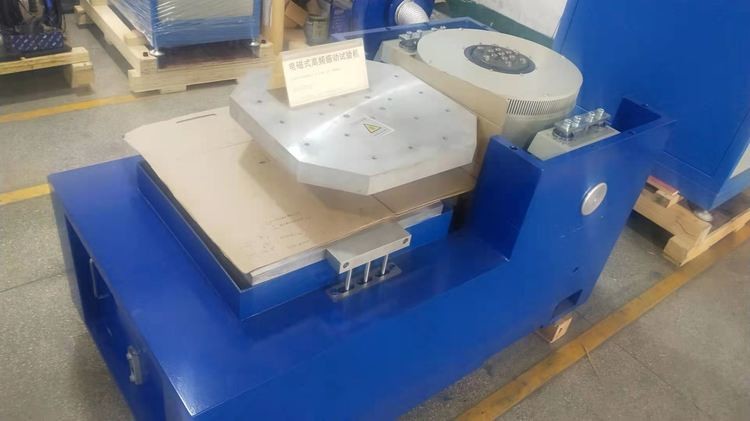

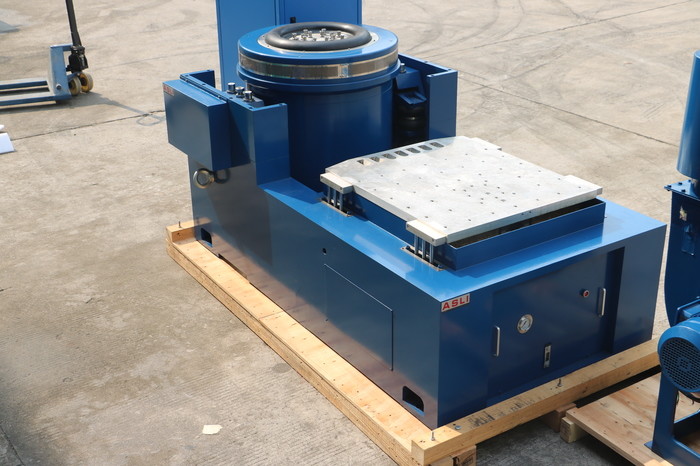

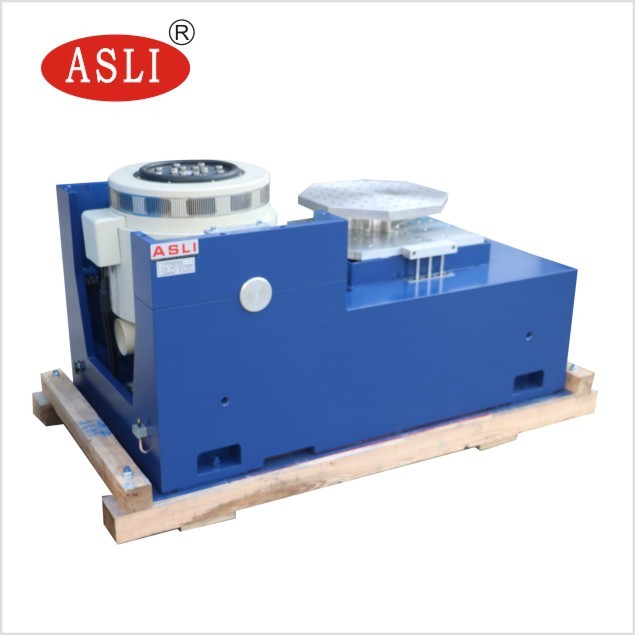

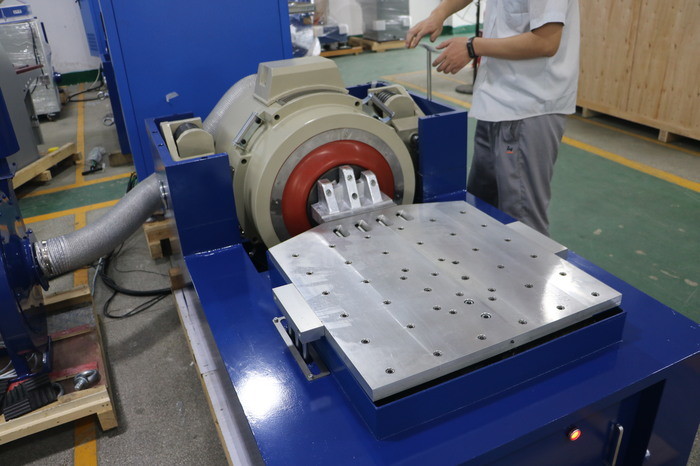

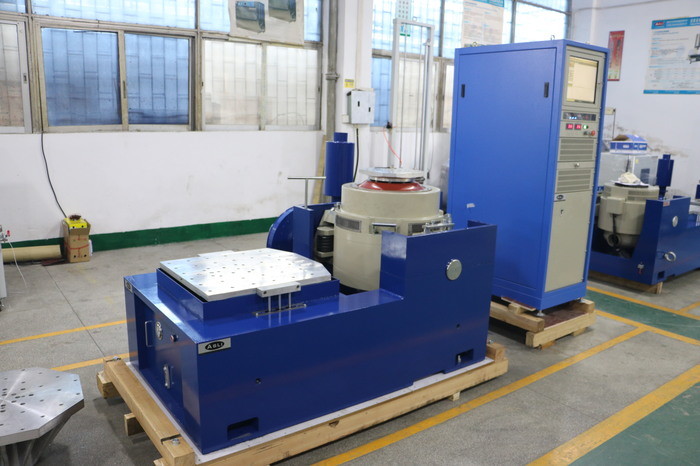

الصور للإشارة:
