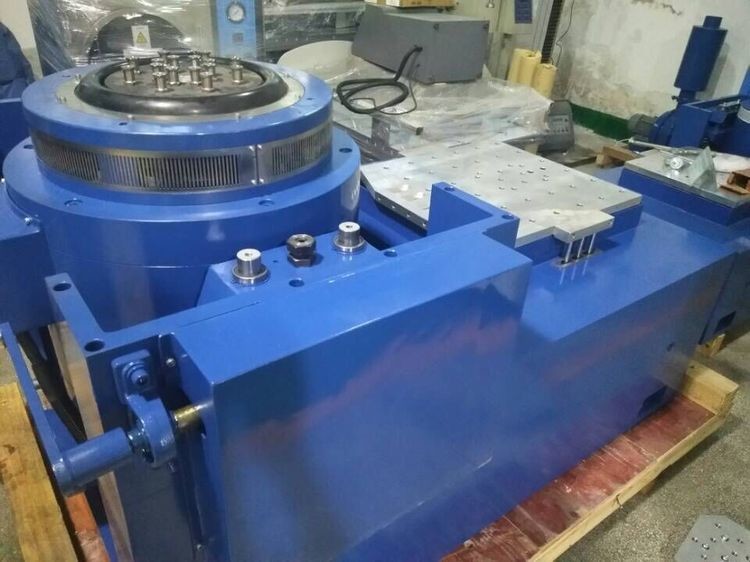

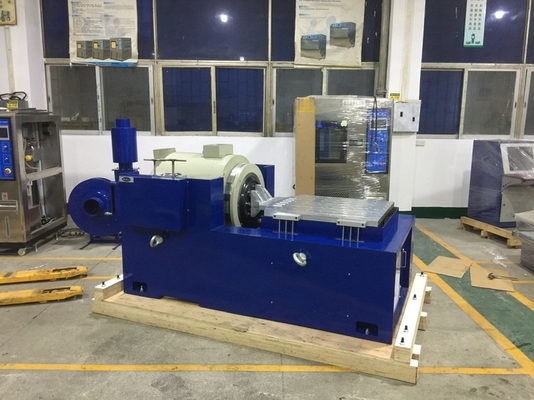

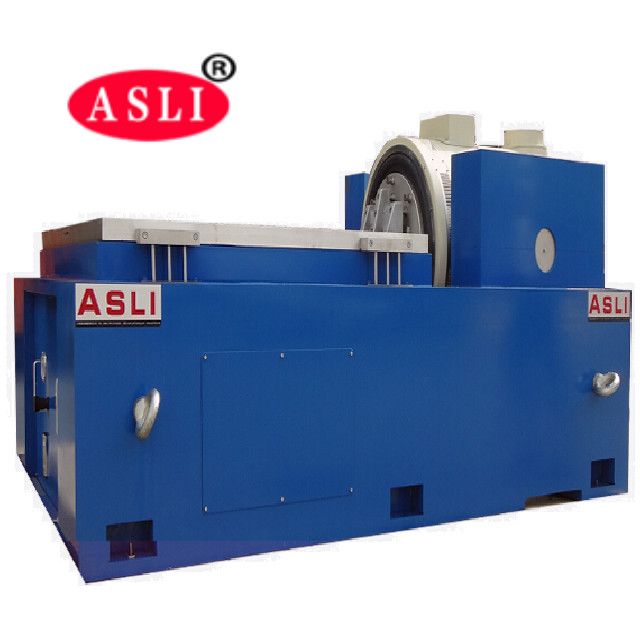

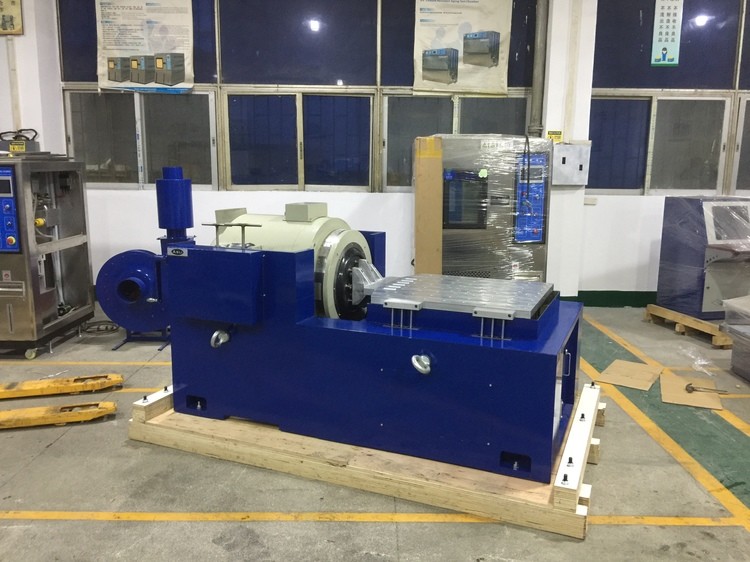

MIL-STD-810G نظام الهزاز عالية التردد للاختبار الهزاز السينوزويدي
ما هو مبدأ العمل ونطاق التطبيق من طاولة الهز؟
نحن مصنعوناختبار الاهتزاز والصدمات التعبئة المختبر اختبار الاهتزاز معدات المختبر جهاز تحليل الاهتزاز، اعتمدت "هيكل الدوائر المغناطيسية المزدوجة" ، "دوائر عمل الهيكل العظمي التي يتم إنشاؤها من تلقاء نفسها" ، "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي" ،"عزل الدرج" تقنية حديثة متقدمة وتقنية خاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاث محاور X،Y،Z واختبارات الاهتزازات العشوائية النطاق العريض، التي يجب إكمالها من قبل الكلاسيكية (نصف - الصينية،اختبار طيف استجابة النبض والصدمةتستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
أجهزة الهزازtالمعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

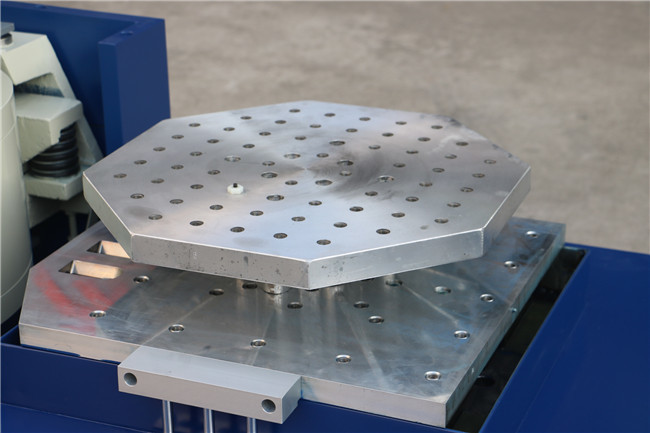

خصائص المقاعد الأفقية:
1داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
2المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع بنية مثالية، وسهولة لتركيب وتعديل.
3مسار ضغط ثابت، شكل V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
الخصائص العمودية للمقاعد الممتدة:
VT العمودية الممتدة و المقابس المحددة، الحساب الدقيق، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا للهيكل المثالي، المواد عالية الجودة
والعمل.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
لمزيد من المعلومات عنMIL-STD-810G عالية التردد الاهتزاز جهاز الهزاز ل اختبار الاهتزاز الجيوبي، مرحبا بكم في الاتصال بنا!
