أنظمة اختبار الاهتزاز الكهرومغناطيسي للتفتيش من قبل طرف ثالث
ما هو اختبار الاهتزاز عالي التردد؟
أنظمة اختبار الاهتزاز الهيدروليكي عالية التردد عالية الأداء لتطبيقات الاختبار الرأسي والأفقي والمتعدد المحاور والدوراني والصوتي.الموسعات الرأسية، مصادر الطاقة الهيدروليكية، والحاويات، والاتصالات، وجداول الاهتزاز التواء.
تحميل الوثيقة للتخزين -- انقر هنا ----→نظام اختبار الاهتزاز الميكانيكي ES-10.pdf

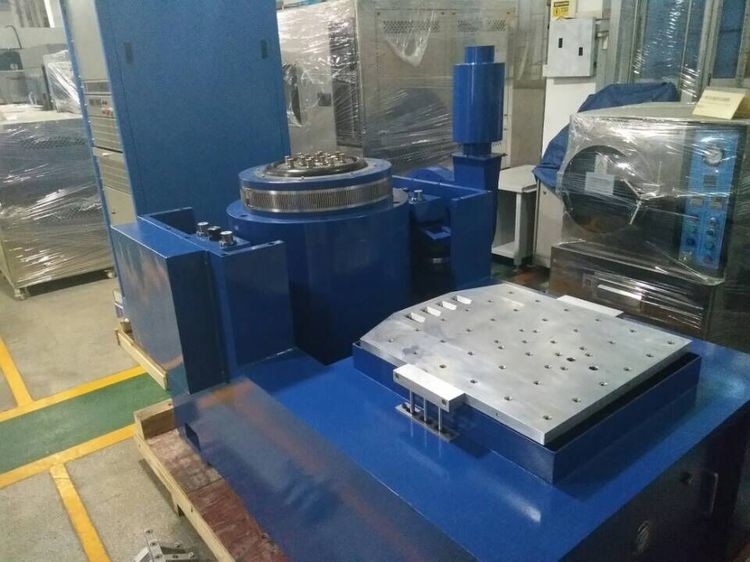

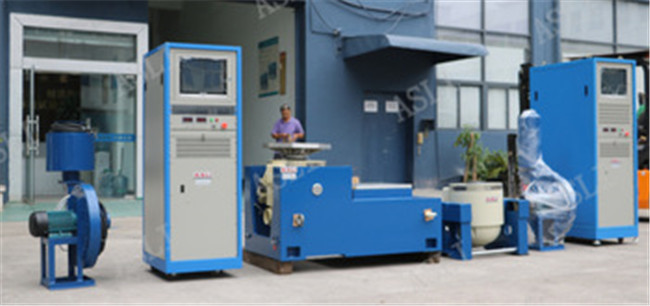

أنظمة اختبار الاهتزاز الكهرومغناطيسي للتفتيش من قبل طرف ثالث
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

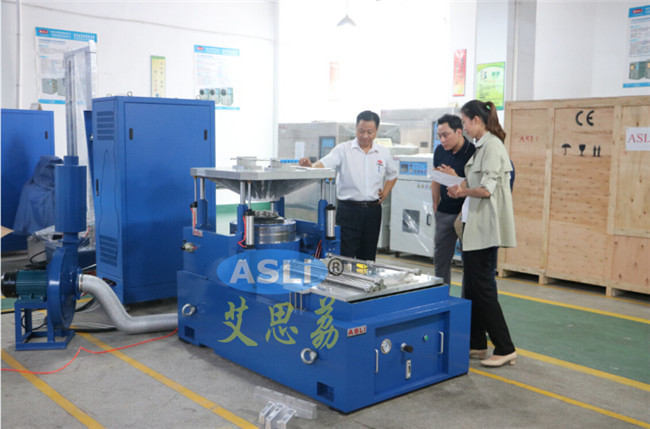

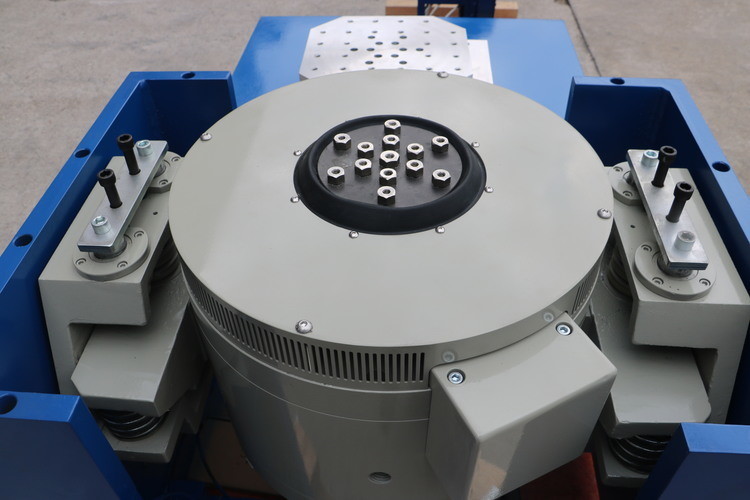

الخصائص:
1نظام تعليق صلب وتوجيه حركة خطية، قدرة حمل قوية، وظائف توجيه جيدة، واستقرار عالية.
2الوسادة الهوائية المركزية للحمولة ذات الصلابة الساكنة العالية والصلابة الديناميكية المنخفضة، والقدرة القوية على الحمل، والأداء المثالي على اختلاف النطاق.
3التبديل الكهربائي عالي الكفاءة من فئة د، 3 سيغما ذروة التيار، استهلاك الطاقة المنخفضة والحد الأدنى من التشوه الهارموني.
4التشخيص الذاتي السريع مع القفل الآمن، وموثوقية السلامة العالية.
5جهاز عزل الـ Airbag للصدمات لمنصة الاهتزاز دون الحاجة إلى أساس إضافي، إعادة إنتاج مثالية لموجة الاهتزاز وتقليل في انتقال الاهتزاز.
6منصات التوسع الأفقية والعمودية لتطبيقات مختلفة.
7عملية بسيطة للمراقب

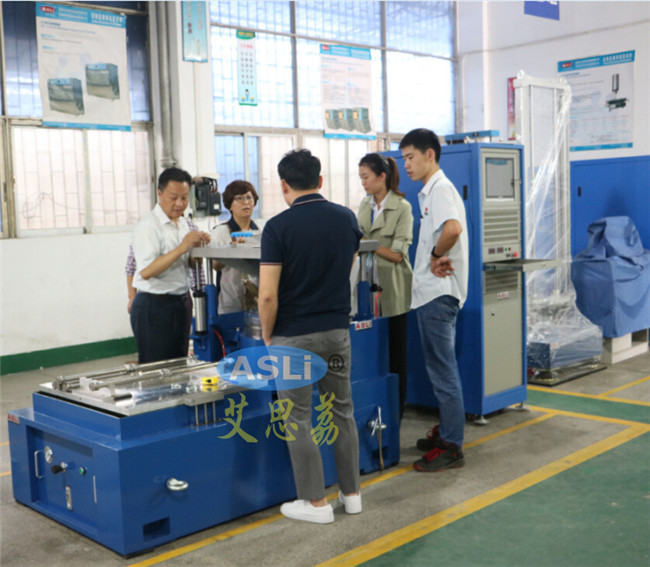

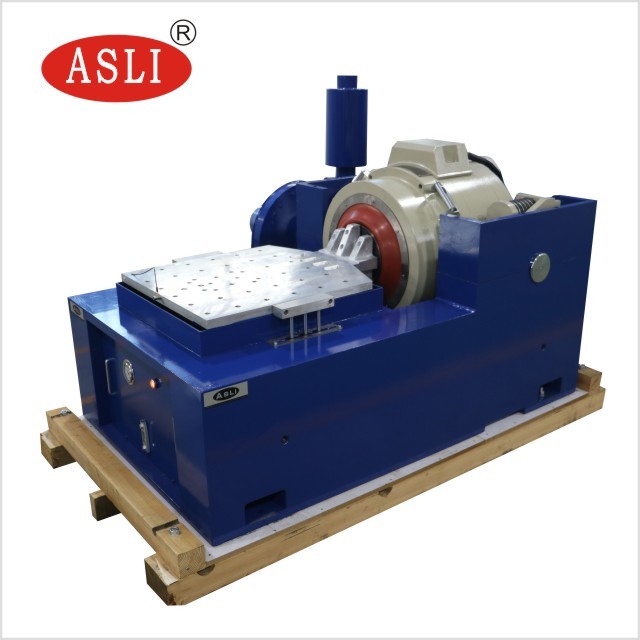

المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
مبدأ عمل جهاز الهزاز
مبدأ عمل محفز الاهتزاز الكهرومغناطيسي يشبه مكبر الصوتيتم تحريك موصل بواسطة عمل القوة الكهرومغناطيسية في المجال المغناطيسي.يتم توليد الجزء المتحرك عن طريق التوازن بين تيار القيادة والتيار المغناطيسي.التحكم في تيار القيادة، يمكن للمرء التحكم في مولد الاهتزاز.
يتم تحديد الحد الأقصى لمستوى التسارع للمحفز الاهتزاز الكهرومغناطيسي بواسطة الحد الأقصىفي التردد المنخفض ، يتم تقييد تحريك الجزء المتحرك بحيثالتسارع لن يصل إلى مستوى عال. يتم تعيين تردد الرنين من العنصر المتحرك أعلىمن الحد الأعلى لمدى التردد.
يمكن ان يعكس أداء مولد الاهتزاز من قبل الرسم البياني الذي يعرض الحد الأقصىالتسارع تحت ترددات مختلفة. باستخدام مخطط لوغ-لوغ، تقييد التنقليمكن التعبير عنها بواسطة خط مستقيم مع ميل 6 ديسيبل / أوكتاف.
