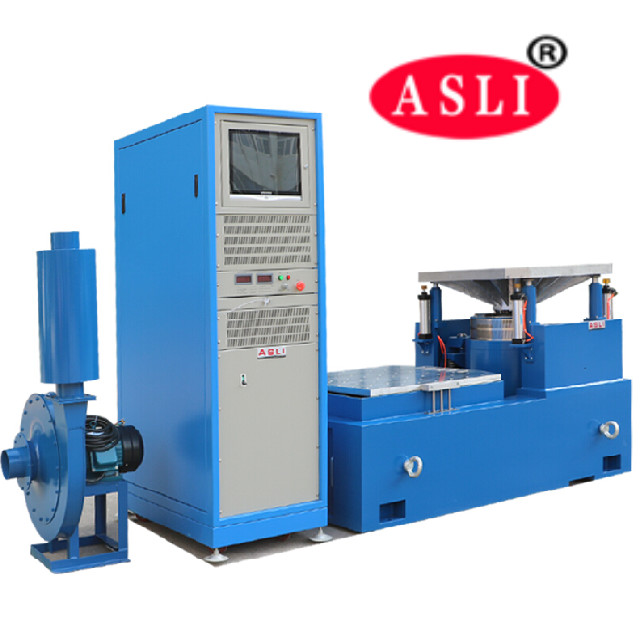

معدات اختبار الاهتزازات الكهرومغناطيسية عالية التردد لأجزاء الإلكترونيات
ما هو اختبار الاهتزاز؟
يتم شحن المنتجات في جميع أنحاء العالم على أساس يومي في حزم وحاويات الشحن. قد يتم نقلها بواسطة المركبات أو السفن أو الطائرات ، ولكن في أي طريقة ، فإنها تتعرض للهزات.غالبًا ما يستخدم اختبار الاهتزاز كأداة لمراقبة الجودة لتعريض المنتجات للهزات قبل الشحنيمكن استخدام النتائج لتصميم المنتج والتغليف للحد من الأضرار الناجمة عن الهزاز والركض. كما يستخدم اختبار الاهتزاز لمراقبة الميدان للمضخات والمحركات.
تحميل الوثيقة للتخزين -- انقر هنا ----→معدات اختبار الاهتزاز ES-20.pdf
معدات اختبار الاهتزازات الكهرومغناطيسية عالية التردد لأجزاء الإلكترونيات المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

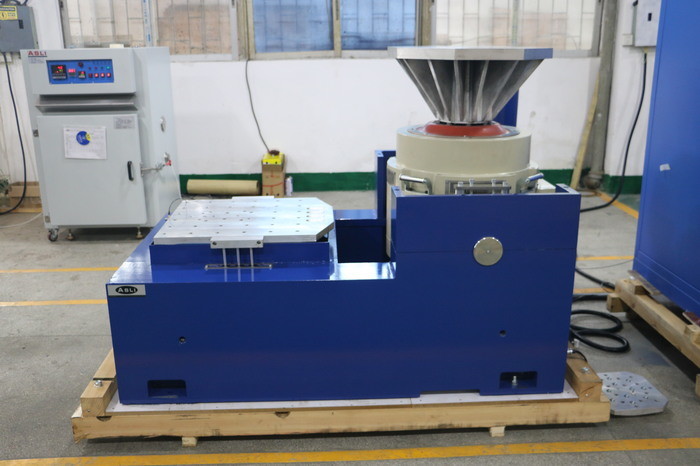

المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
اللائحة متعددة الوضع
البحث الصوتي، العشوائي، الرنين والبقاء، أوضاع التصادم النموذجية ومحاكاة الطرق.
القدرة على حمل القوة
الوسادة الهوائية المركزية لها صلابة ثابتة كبيرة ، صلابة ديناميكية صغيرة ، قدرة حمل قوية و تأثير جيد عند تغيير النطاقات.
التحكم في التداخل
تصميم مزدوج مغناطيسي تسرب التدفق والمجال المغناطيسي يتم حل بشكل موحد إلى حركة الدوائر التحكم في المجال الكهرومغناطيسي القوي
بالإضافة إلى اختبار الاهتزازات، مجموعة منتجاتنا تغطي أيضا:
(1) سلسلة اختبارات درجة الحرارة والرطوبة: غرفة اختبار درجة الحرارة والرطوبة، غرفة اختبار الاصابة بالصدمة الحرارية،غرفة اختبار درجة الحرارة والرطوبة فوق البنفسجيةغرفة درجة الحرارة
(2) سلسلة اختبارات الشيخوخة:درجة حرارة عاليةالفرن، فرن التجفيف الفراغ، غرفة اختبار الشيخوخة التهوية الهواء، غرفة اختبار الشيخوخة البخار، غرفة اختبار الأوزون، حرق في معدات الاختبار
(3) اختبارات محاكاة الطقسtالسلسلة: غرفة اختبار رذاذ المطر، غرفة اختبار الغبار، غرفة اختبار الشيخوخة بمصابيح الزينون، غرفة اختبار مقاومة الأشعة فوق البنفسجيةبإيه
(4) سلسلة الاختبارات الميكانيكية: آلة اختبار الاهتزاز ، آلة اختبار السقوط ،آلة اختبار الاصطدام، اختبار الصدمات الميكانيكية للتسارعإلخ
