اختبار الاهتزازات الكهرومغناطيسية عالية التردد
ما هي قيمة RMS في اختبار الاهتزاز؟
في اختبار الاهتزاز ، يُطلب بشكل عام أن تحتوي الإشارة العشوائية على قيم الذروة ثلاث مرات قيمة RMS.القوة التي تنتجها محفز محدودة أساسا من قبل تأثير التدفئة من التيارأي قيمة RMS. في حين أن تصنيف مكبر الطاقة يتأثر بقيم الذروة.
تحميل الوثيقة للتخزين -- انقر هنا ----→اختبار الاهتزاز ES-3.pdf
اختبار الاهتزازات الكهرومغناطيسية عالية الترددوفقًا بالكامل للتجارب المتعلقة بالبطارية المصممة القياسية ، والمحاكاة ، في ظل الشروط المحددة لاختبار الاهتزاز للبطارية ،يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز، وفقًا للتردد المحدد ، يجب ألا تسرب بطارية التسارع والانحراف على طول الاهتزاز في عينة البطارية من ثلاثة اتجاهات عمودية لبعضها البعض ،لا تفقد قلبك، لا مكسورة، لا حريق والانفجار.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| مكبر الطاقة | |
| مخرج مكبر | 30 كيلو فاي |
| SNR | > 65 ديسيبل |
| الجهد الخارجي الاسمي | 120 ساعة |
| الأبعاد (L × W × H ، غير معبأة) | 800x900x2,100 مم |
| مُنفّس | |
| حجم الهواء | 0.46 م3/س |
| القوة | 7.5 كيلوواط |
| قطر قناة الهواء | 200 ملم |
| ضغط الهواء | 8.8kPa |
| التثبيت | قادرة على توصيل إلى السقف (حتى اثنين من انحناءات 90 درجة) ، ماكس 20 ٪ تشغيل |

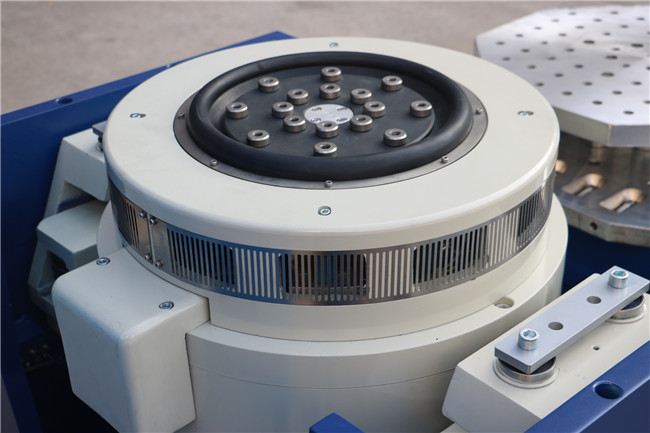

الاهتزاز الهزاز الميزات:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
